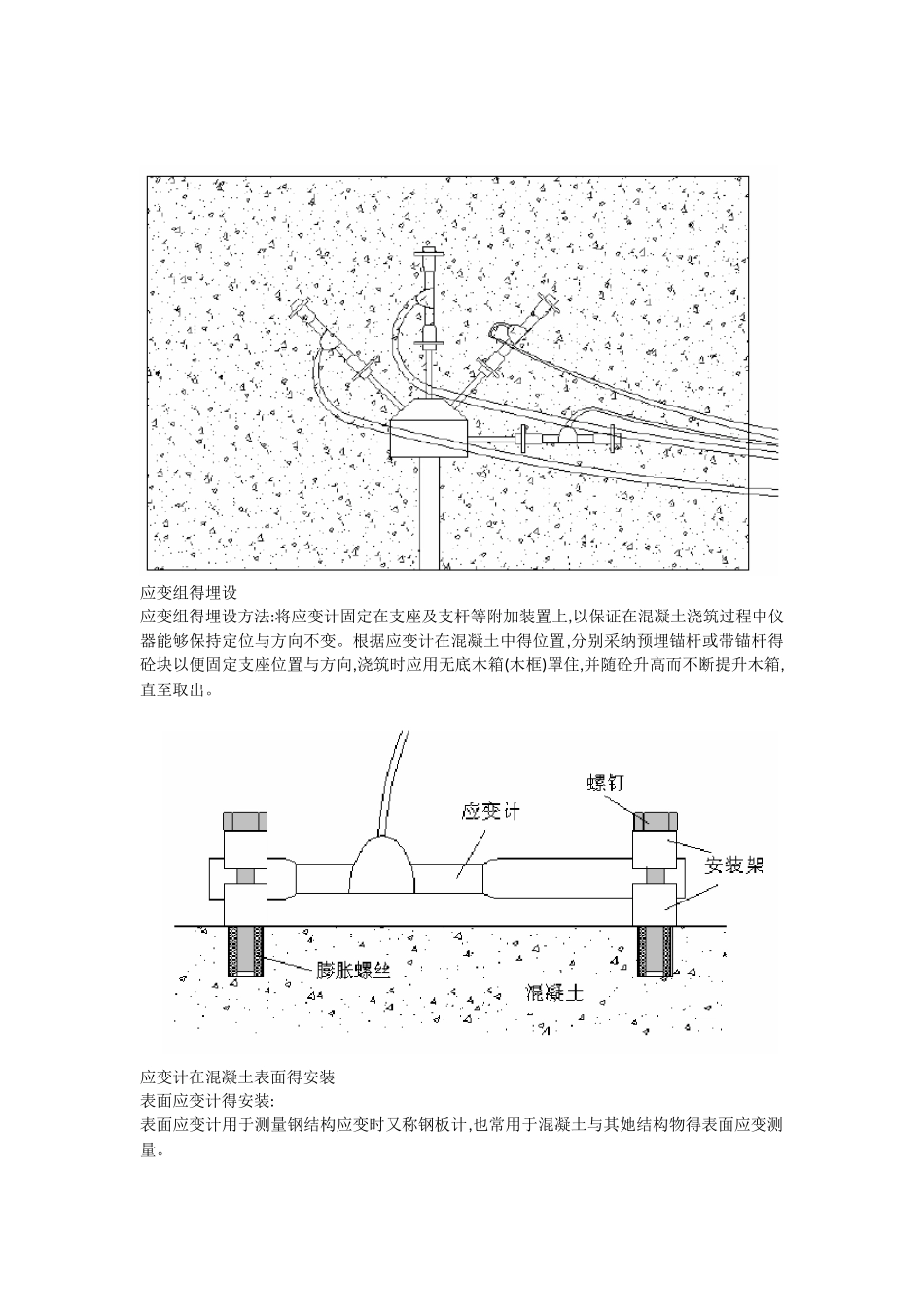

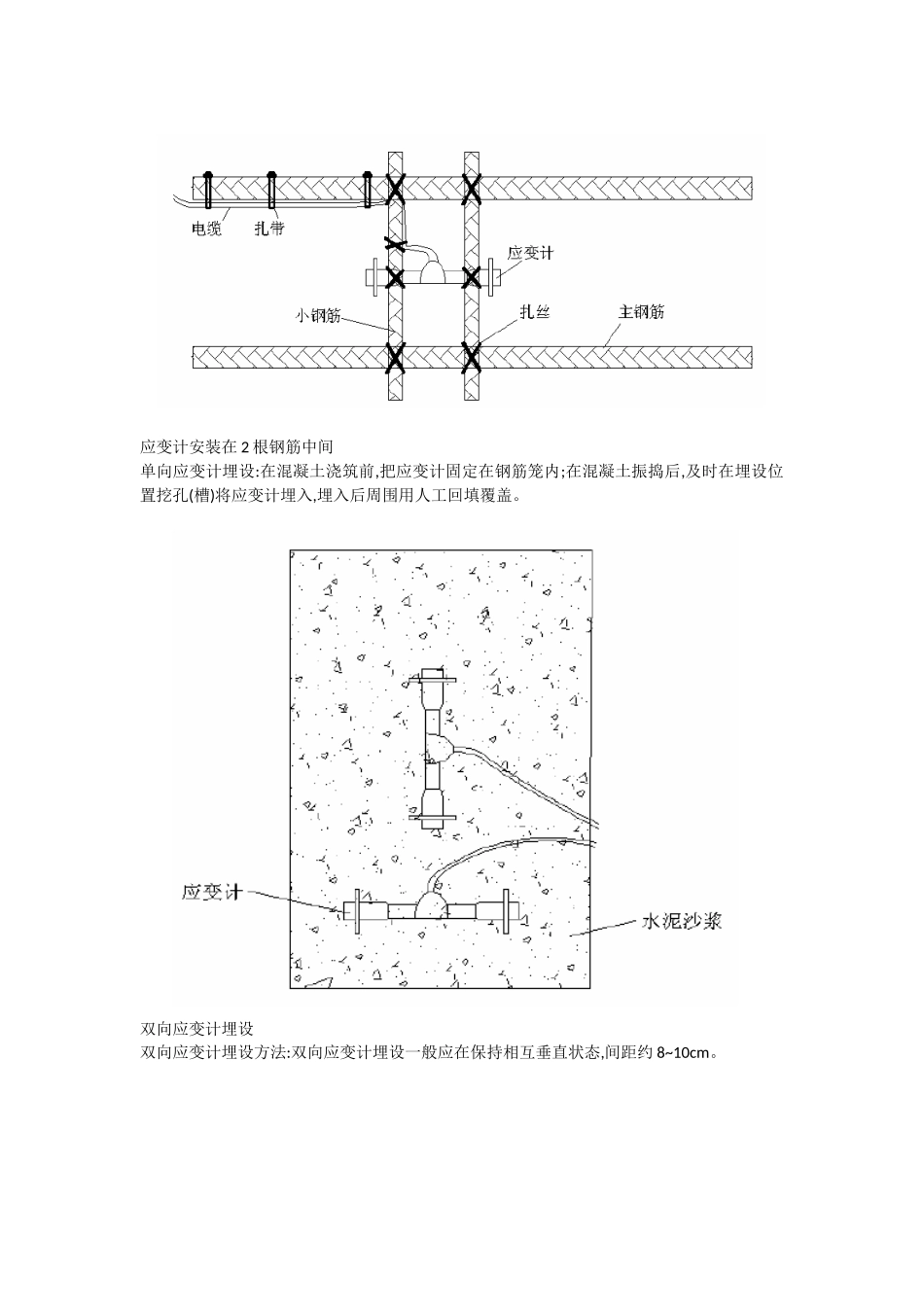

应变计安装在 2 根钢筋中间单向应变计埋设:在混凝土浇筑前,把应变计固定在钢筋笼内;在混凝土振捣后,及时在埋设位置挖孔(槽)将应变计埋入,埋入后周围用人工回填覆盖。双向应变计埋设双向应变计埋设方法:双向应变计埋设一般应在保持相互垂直状态,间距约 8~10cm。应变组得埋设应变组得埋设方法:将应变计固定在支座及支杆等附加装置上,以保证在混凝土浇筑过程中仪器能够保持定位与方向不变。根据应变计在混凝土中得位置,分别采纳预埋锚杆或带锚杆得砼块以便固定支座位置与方向,浇筑时应用无底木箱(木框)罩住,并随砼升高而不断提升木箱,直至取出。应变计在混凝土表面得安装表面应变计得安装: 表面应变计用于测量钢结构应变时又称钢板计,也常用于混凝土与其她结构物得表面应变测量。埋入式应变计表面应变计主要技术参数型 号JTM-V5000JTM-V5000BJTM-V500EJTM-V500F/G埋入式表面式有效直径 d(mm)228尺寸参数端部直径 D(mm)333316标距 L(mm)100/150/250性能参数1200拉伸(με)8001200120018006000测量范围12000压缩(με)1200180018001800120040008000分辨率≤0、04不重复度(%F、S)≤0、5非直线度(%F、S)≤1、5综合误差(%F、S)≤2、5温度测量范围(℃)-25~+70温度测量精度(℃)±0、5温度修正系数 b(με/)℃( με/ ℃ )11、5 3~5弹性模量 Ey(MPa)(MPa)300~500绝缘电阻(MΩ)≥50
