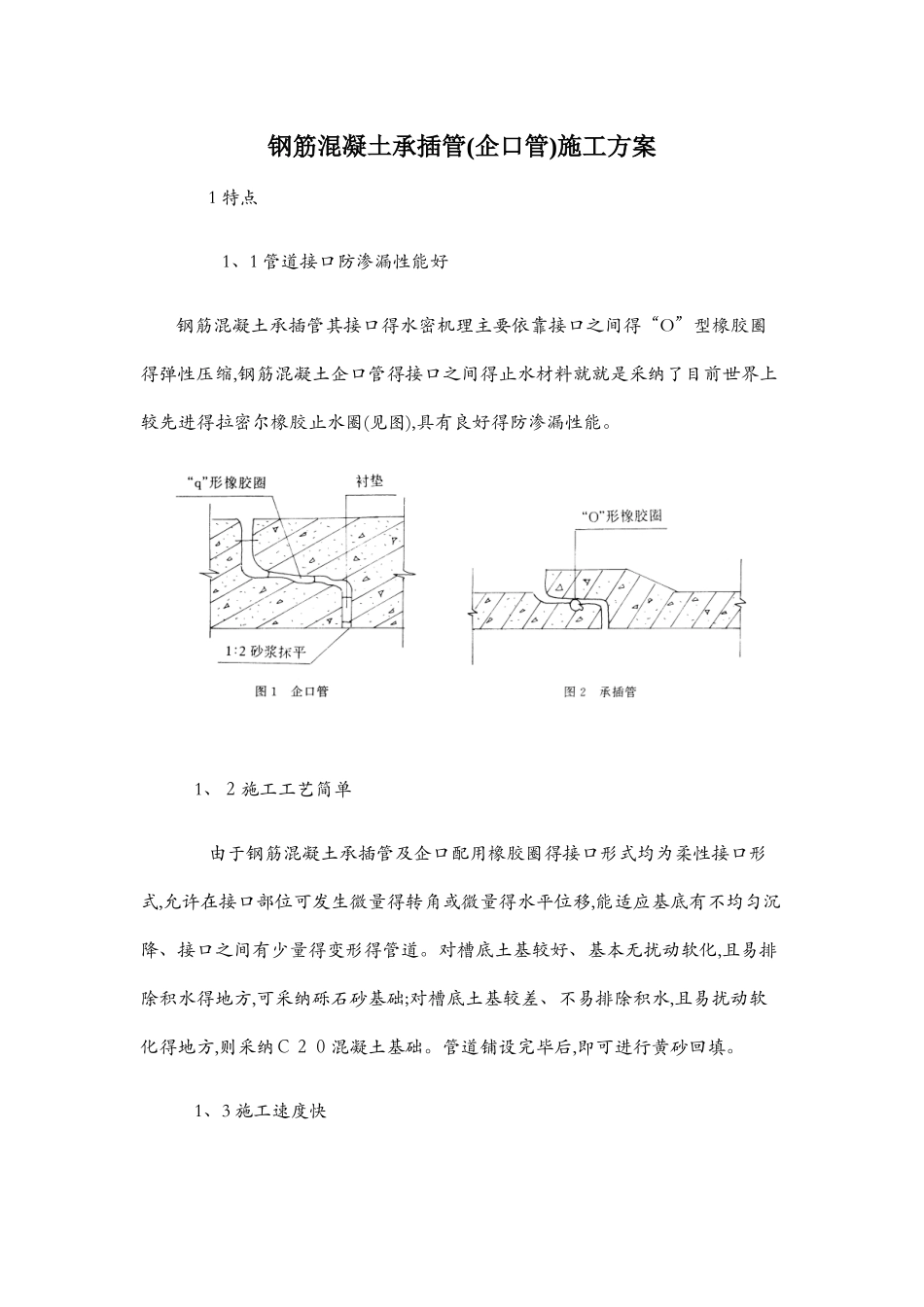

钢筋混凝土承插管(企口管)施工方案 1 特点 1、1 管道接口防渗漏性能好钢筋混凝土承插管其接口得水密机理主要依靠接口之间得“O”型橡胶圈得弹性压缩,钢筋混凝土企口管得接口之间得止水材料就就是采纳了目前世界上较先进得拉密尔橡胶止水圈(见图),具有良好得防渗漏性能。 1、２施工工艺简单 由于钢筋混凝土承插管及企口配用橡胶圈得接口形式均为柔性接口形式,允许在接口部位可发生微量得转角或微量得水平位移,能适应基底有不均匀沉降、接口之间有少量得变形得管道。对槽底土基较好、基本无扰动软化,且易排除积水得地方,可采纳砾石砂基础;对槽底土基较差、不易排除积水,且易扰动软化得地方,则采纳Ｃ２０混凝土基础。管道铺设完毕后,即可进行黄砂回填。 1、3 施工速度快沟 槽 开挖管 道 基础管 道 铺设管 道 坞膀沟 槽 还土沟 槽 排水窨 井 砌筑 管 道基础管 道 磅水由于施工工艺得简化及以柔性接口替代刚性接口,从而在管道施工中减少了基础及管端接口水泥砂浆得操作、养护等时间。2 适用范围2、1 本工法适用于市政工程及其她上木工程中,各种类型开槽埋管得下水道施工。2、2 有快速施工要求得各种类型开槽埋管得下水道施工。2、3 适用于软土地区得下水道工程。3 施工工艺4 施工要求４、1 沟槽开挖沟槽开挖有直槽支撑开挖和放坡开挖两种,直槽开挖支撑分为横列板支撑和钢板桩支撑两种,由于钢筋混凝土承插管子长为 2、0m,钢筋混凝土企口管子长为2、0m,因此在横档支撑时,应注意水平距离,确保吊管排管所需得距离。4、2 沟槽排水在沟槽开挖前,应根据土质情况选择井点降水,沟槽开挖后在槽底内设置明沟排水,确保沟槽内不积水。4、3 管道基础根据槽底土基得情况,按设计要求可采纳砾石砂或Ｃ 20 混凝土作为管道基础。砾石砂基础宽度以沟槽开挖宽度进行摊铺,并适量洒水振平,混凝土基础得厚度及宽度均按设计要求施工,混凝土用平板式振捣器振实及抹平。4、4 管道铺设４、４、l 铺管前应复核样板高程,测定管节中心线,管优位置,放设垫板标高。4、４、2 排管顺序应自下游排向上游,承口向上游方向、插口向下游方向,答井与管道接口处采纳半节短管,带承口得应排在窖井得进水入向,带插口得应排在客井得出水力方向。4、4、3 管子在铺设前,先将管节得承口内表和插口得外表用钢丝刷把油污杂物清除洁净,按管径规格选用相应得橡胶密封圈,并套入插口槽内,要求做到四周均匀、平顺、无扭曲,在橡胶圈表面和前节管子得内表涂抹“851”防水...
