钢筋混凝土花瓶墩实体CAD操作例题

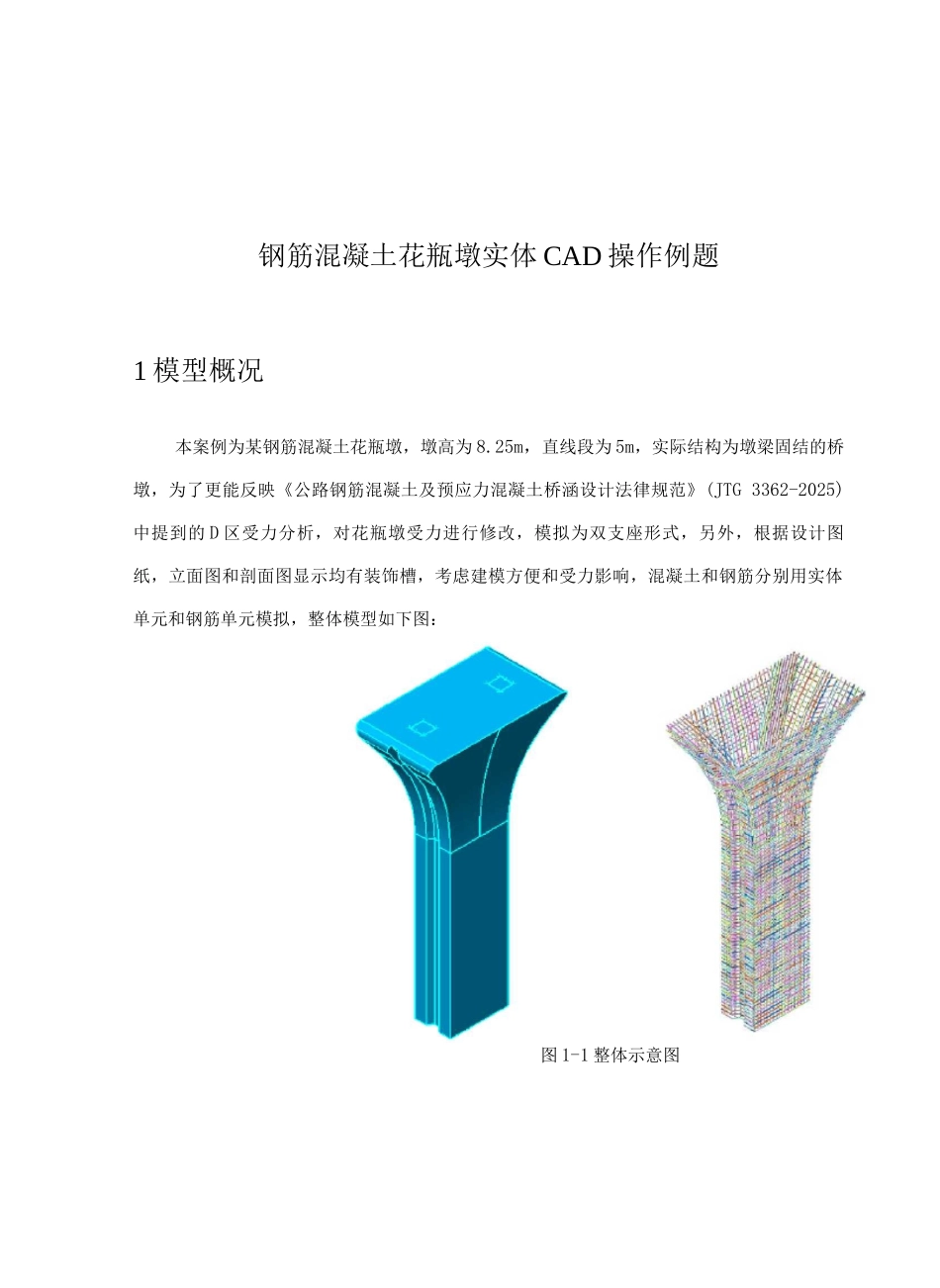

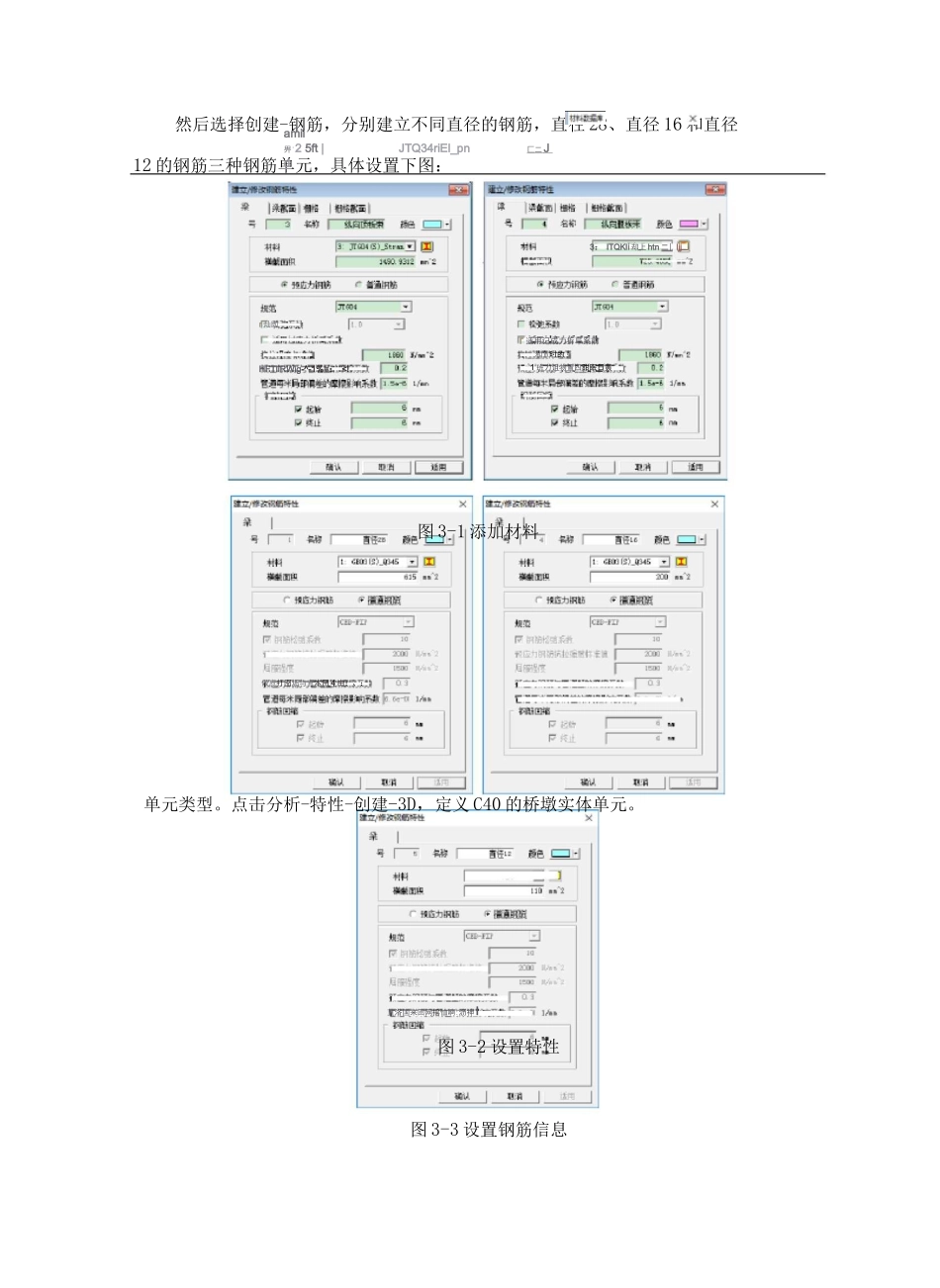

钢筋混凝土花瓶墩实体 CAD 操作例题1 模型概况本案例为某钢筋混凝土花瓶墩，墩高为 8.25m，直线段为 5m，实际结构为墩梁固结的桥墩，为了更能反映《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》(JTG 3362-2025)中提到的 D 区受力分析，对花瓶墩受力进行修改，模拟为双支座形式，另外，根据设计图纸，立面图和剖面图显示均有装饰槽，考虑建模方便和受力影响，混凝土和钢筋分别用实体单元和钢筋单元模拟，整体模型如下图：图 1-1 整体示意图料』何:格 ＞』析』特体划荷工有限元模型的建模流程一般都是类似的。本次的花瓶墩的实体建立以及钢筋线的生成是重点，需要重点学习。3 建模步骤3.1 定义材料特性运行 FEA运行 FEA，点击文件〉新建，打开新项目，弹出分析控制对话框。选择分析类型［3D］单位，单位为 N，mm ， J；点击［确认］键。建立材料点击分析-材料-创建，定义混凝土材料。混凝土定义可以直接在右下角的数据库中选择相应的法律规范给出的材料，选择 JTG04(RC)_C40 依次点关闭和适用，然后选择JTG04(RC)_C402 定模流程生进义生行材成网(几 c然后选择创建-钢筋，分别建立不同直径的钢筋，直径 28、直径 16 和直径12 的钢筋三种钢筋单元，具体设置下图：图 3-3 设置钢筋信息amii畀'2 5ft |JTQ34riEl_pn匚二 J dsnMlira~K5W K-- 2 ：T BBEffl £ 5R-I：（6 fcfe BL "TLI广曜en?”广 FHIR8; IE *A*"2「iHXft____________________•SSM 4*tt5tBFWtl定义钢绞线和钢筋是同样的方法选择数据库法律规范中的 GB03(S)_Q345，点击确认。建立特性材料定义好之后，就可以定义特性。本模型包含混凝土实体和钢筋两种3： ITQKIi 却上 htn 二| Ijj图 3-1 添加材料单元类型。点击分析-特性-创建-3D，定义 C40 的桥墩实体单元。图 3-2 设置特性做应打囹垢与官本用 4 由：、：•.苴洛国来回网摇恤啊:沥神Ir 适用记成力折阜案前和 m 时的§1 班力诅物置四甜眠日黄r 灿即HFTliRWig-^-1%=：
