钢花管注浆工程施工组织设计方案

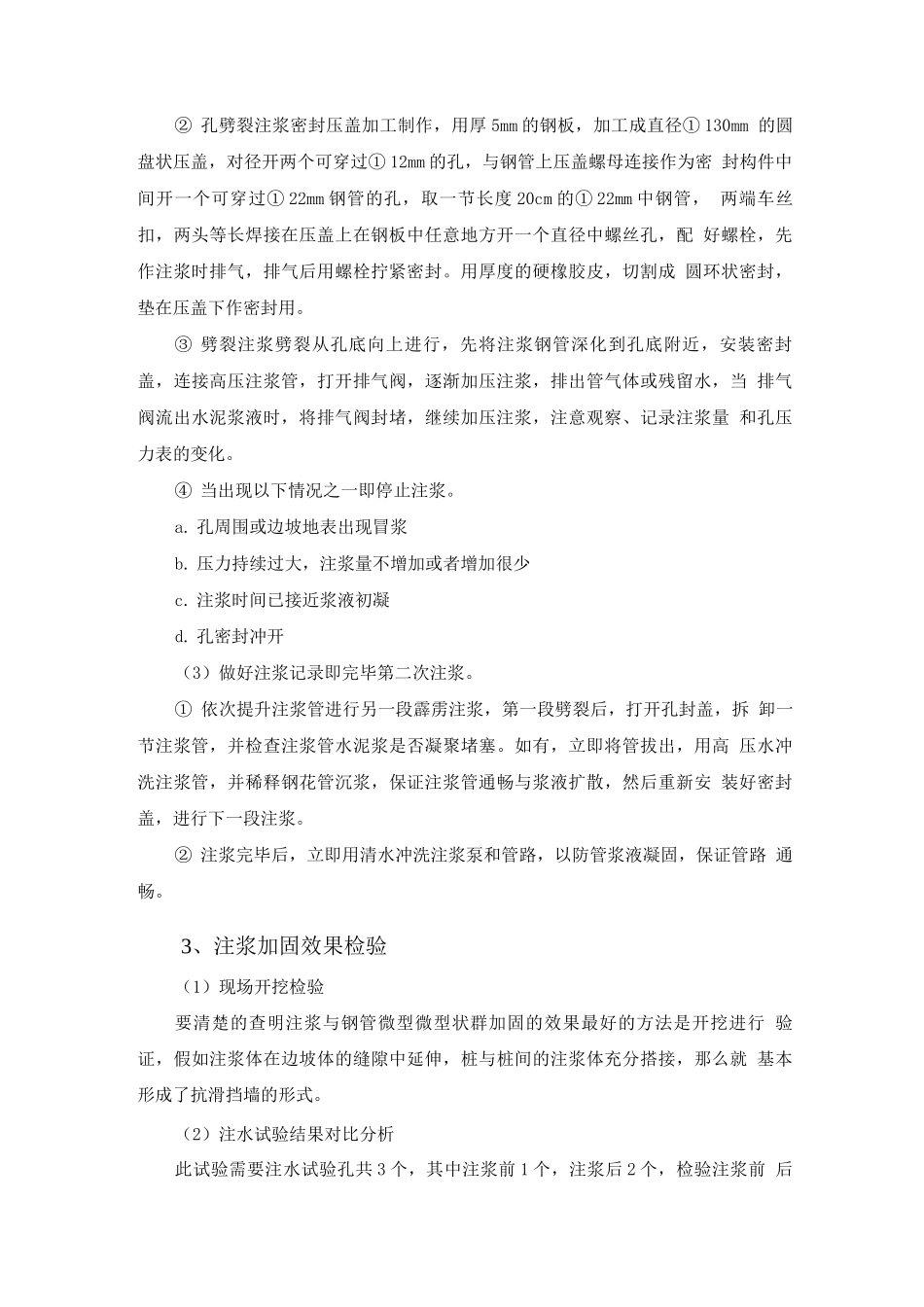

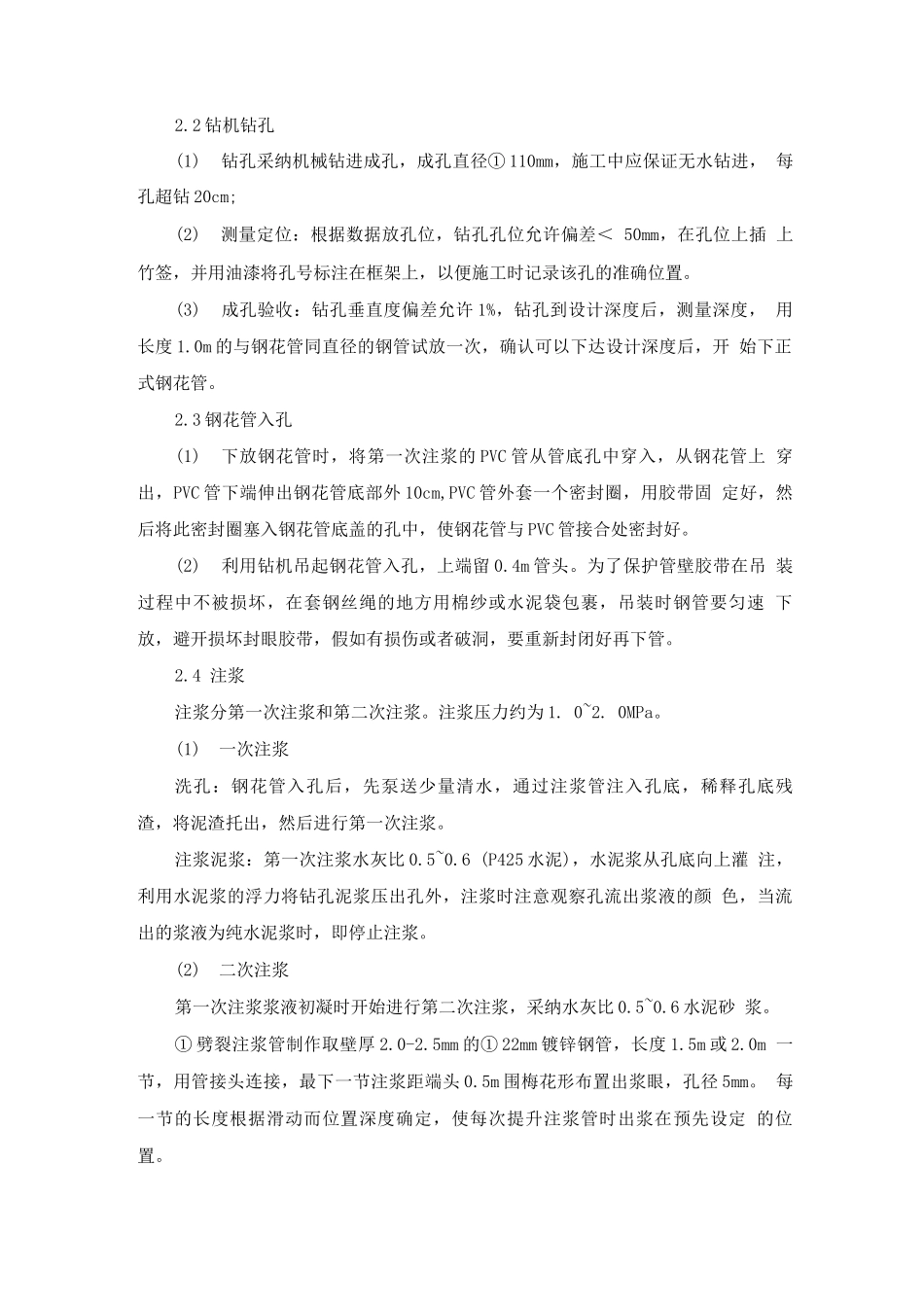

钢花管注浆施工方案1、工程概况本工程由于考虑顶管施工过程中对周边建筑物的保护，拟对该段进行加固， 经过经济、技术与施工等各个方面的综合比较，最后采纳钢花管注浆加固方法对 土层进行加固，改善土体性能，以减少顶管施工对周边建筑物基础的扰动。钢花管注浆施工共计 880m ，钢花管规格：① 48mm 无缝钢管，壁厚 3mm, 钢管出厂长度 6-8m,施工中采纳焊接，注浆成孔直径不小于 110mm,水泥浆液水 灰比为 0.5-0.6,水泥采纳 42.5 普通硅酸盐水泥，注浆压力不小于 0.4mpa。2、施工方案2.1 钢花管加工(1)管壁钻注浆眼：由于钢管在土体中要承受抗剪作用，在钢管下部 1/3 段设注浆孔，竖向间隔为 5mm，注浆孔眼孔径 10mm，同一截面上对称分布 4 个孔眼，孔眼直径 610mm。(2)钢花管锥形头焊接：① 由于钻孔底部有残渣，为了避开钢花管直接与残渣接触，钢花管底上焊有 锥形头。钢花管底部焊接锥形头采纳钢锥并采纳单面满焊接，锥头长 250mm。焊 接过程中不得浇水，焊接完后自然冷却。② 钢花管在注浆时要保证放在钻孔中心，确保钢花管周围保护层厚度均匀， 钢花管在上部要焊接支撑钢筋。钢花管上部支撑钢筋类型为 4 根① 20mm，单根长 度为340mm，采纳双面焊接，与钢花管壁焊接长度为 2mm,支撑与地面长度为 140mm。焊接过程中不得浇水，焊接完后自然冷却。(3)钢管底盖：由于一次注浆时，水泥浆不能进入钢管，加工时将最下一 节钢花管底部用钢板焊接密封，钢板厚 5.0mm 钢板中心钻一个① 22mm 的孔，一 次注浆的PVC 管将从此孔穿过。(4)钢管除锈，用砂纸或钢丝球将钢管表面除锈以提高水泥浆与钢管的粘 聚力，除锈也有利于胶带与钢管粘结，防止水泥浆从孔眼冒浆。2.2 钻机钻孔(1)钻孔采纳机械钻进成孔，成孔直径① 110mm，施工中应保证无水钻进， 每孔超钻 20cm;(2)测量定位：根据数据放孔位，钻孔孔位允许偏差＜ 50mm，在孔位上插 上竹签，并用油漆将孔号标注在框架上，以便施工时记录该孔的准确位置。(3)成孔验收：钻孔垂直度偏差允许 1%，钻孔到设计深度后，测量深度， 用长度 1.0m 的与钢花管同直径的钢管试放一次，确认可以下达设计深度后，开 始下正式钢花管。2.3 钢花管入孔(1)下放钢花管时，将第一次注浆的 PVC 管从管底孔中穿入，从钢花管上 穿出，PVC 管下端伸出钢花管底部外 10cm,PVC 管外套一个密封圈，用胶带固 定好，然后将此密封圈塞入钢花管底盖的孔中，使钢花管与 PVC 管...
