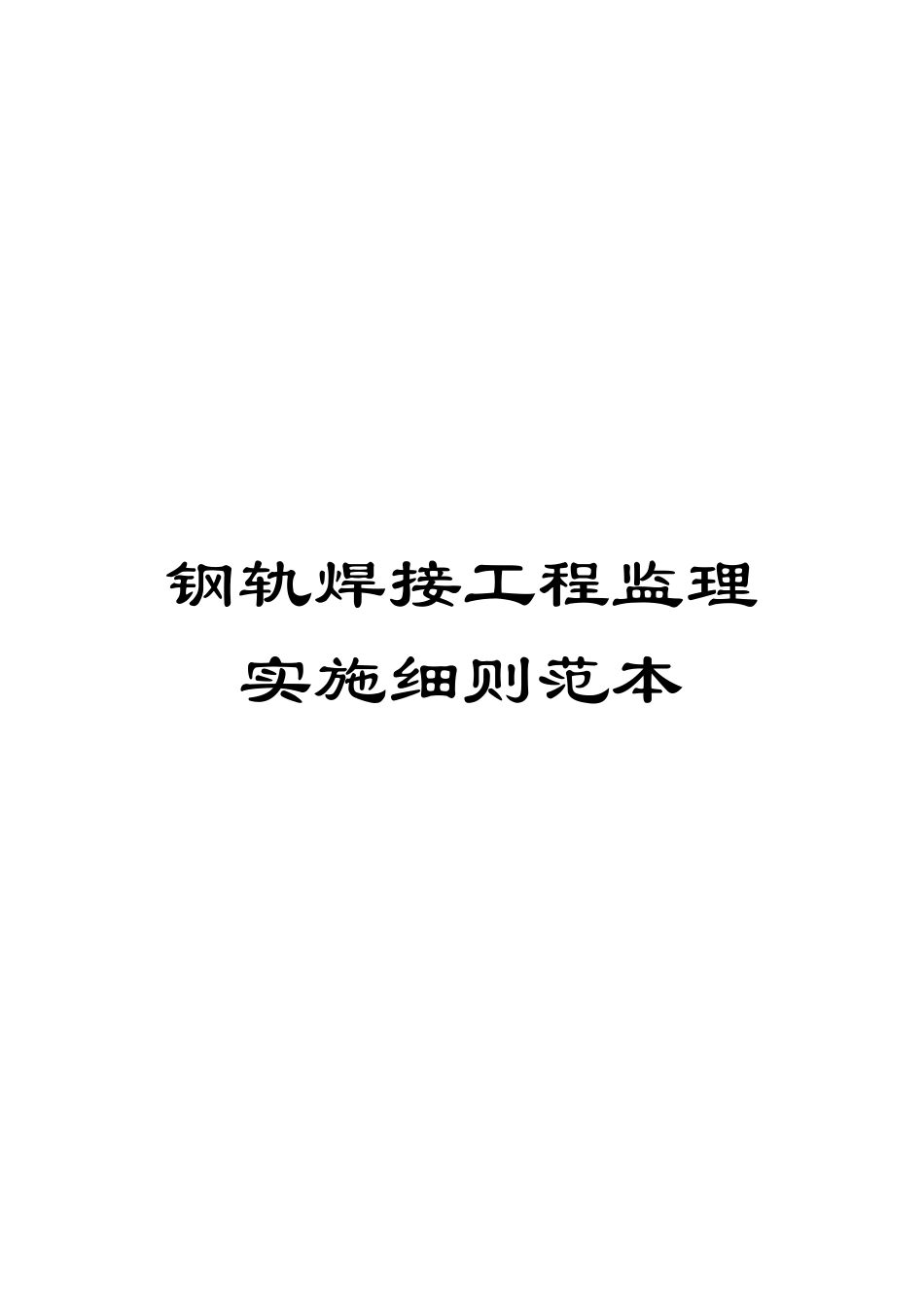

钢轨焊接工程监理实施细则范本

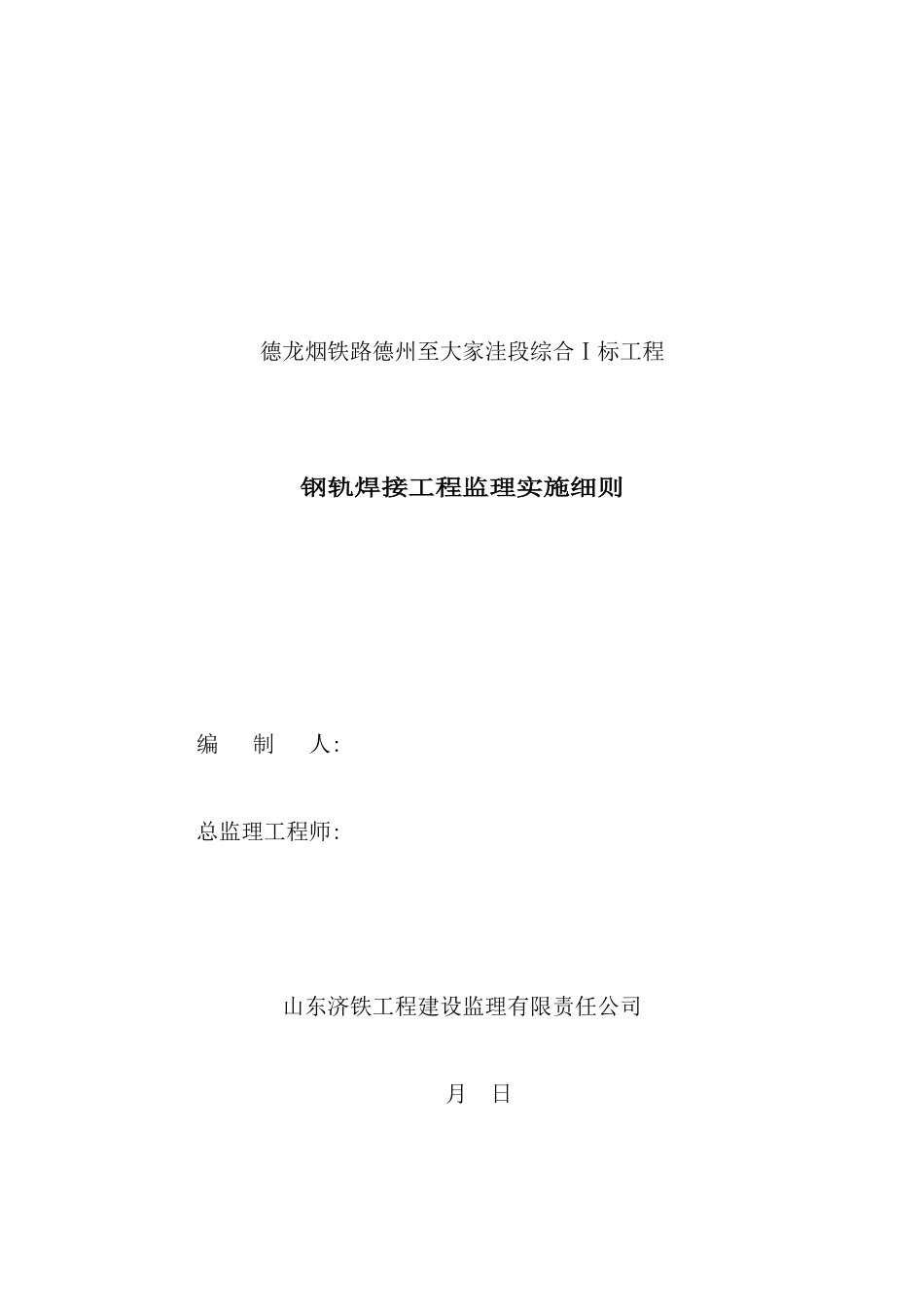

钢轨焊接工程监理实施细则范本德龙烟铁路德州至大家洼段综合Ⅰ标工程钢轨焊接工程监理实施细则编 制 人: 总监理工程师: 山东济铁工程建设监理有限责任公司 月 日 编号:目 录一、编制依据..........................................3二、监理工作的范围及重点................................4三、监理工作流程........................................5四、监理工作控制要点、目标及监控手段....................7五、监理工作方案与措施..................................8六、旁站具体部位及工序..................................8钢轨焊接工程监理实施细则一、 编制依据1、本工程已被批准的监理规划;2、已批准的施工组织设计、施工方案及专项施工方案;3、与轨道专业工程相关的标准设计文件和技术资料;4、国家和铁道部的标准、法律规范、规程;5、建设单位的其它有关专业管理规定。本 标 段 起 点 里 程 DK0+000, 终 点 里 程 DK95+130, 正 线 全 长95.130km,站线铺轨 23.27 公里,道岔 68、正线采纳重型有碴轨道,一次铺设跨区间无缝线路。钢轨:无缝线路地段所用焊接钢轨采纳 60kg/m 无螺栓孔 100m长定尺钢轨,其尺寸允许偏差及平直度和扭曲允许值应符合相关规定。钢轨接头:焊接长钢轨节范围内设焊接接头和胶接绝缘接头。胶接接头其质量应符合<钢轨胶接绝缘接头技术条件>(TB/T2975)的相关规定。钢轨焊接接头其质量应符合<钢轨焊接接头条件>(TB/T1632)的相关规定。岔内道岔钢轨焊接:道岔直股前后端钢轨接头应焊接,道岔区侧胶钢轨接头也应采纳焊接接头,绝缘接头采纳胶接,道岔钢轨采纳钻热焊接。本标段的钻热焊德国施密特技术,调整轨缝大小在 25±2mm,焊缝位置在轨枕边 100mm 以上,铝热焊施工前应认真检查待焊钢轨水平与长平,并对接头 1 米范围及端面使用手砂轮除锈,避开产生氧化层,然后进行砂模细装,砂模细装完成后进行预热,预热时间为5 分钟,预热完成后应立即将 放在砂模上并使其在砂模居中,焊药必须在预热结束后 30 秒钟内点燃,浇筑以后 5 分钟开始拆模作业,并安装好推 机,浇筑以后 6 分半钟开始推 ,浇筑后 10 分钟能够对焊缝进行热打磨,热打磨后,焊缝顶面及内侧必须高出轨面0.8 毫米以上,在热打磨之后,当焊缝处轨温降至 500 摄氏度以下时,再用专用的正火加热装置在周围进行正火。浇筑后 1 小时可进行冷打磨作业,此时尖缝应完全消逝,经冷打磨后,焊缝外形尺寸应符合设计法律规范的要求。...
