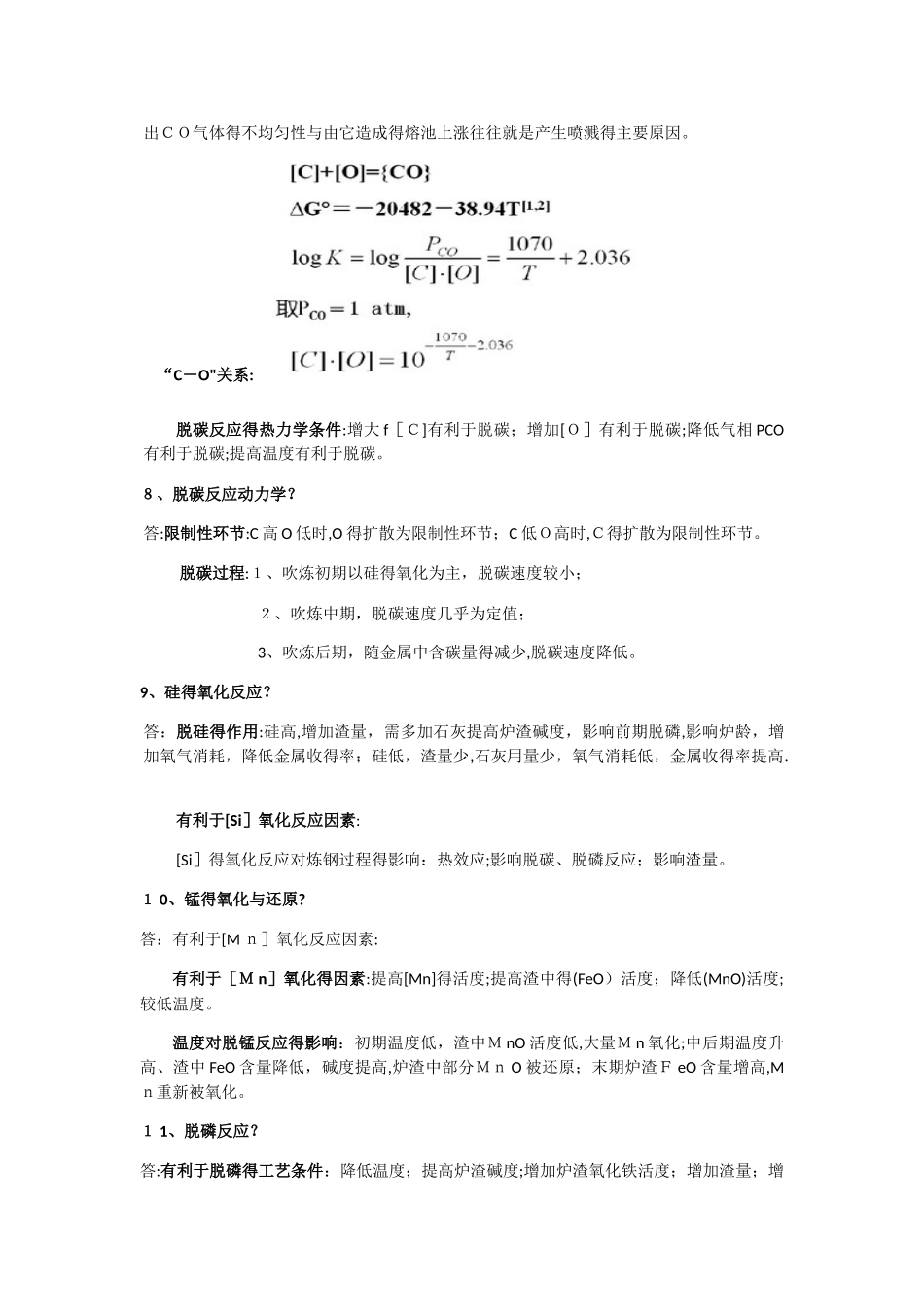

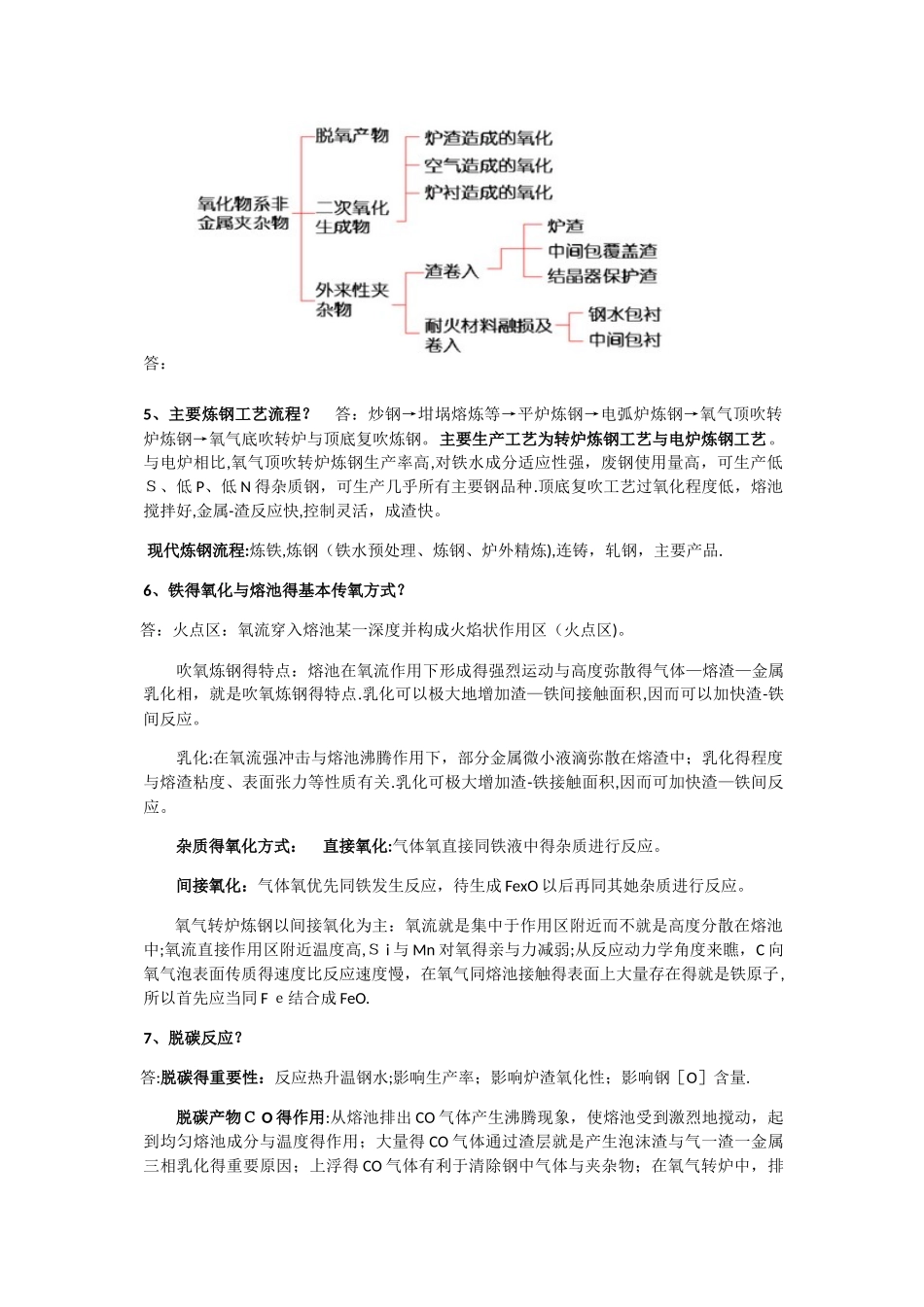

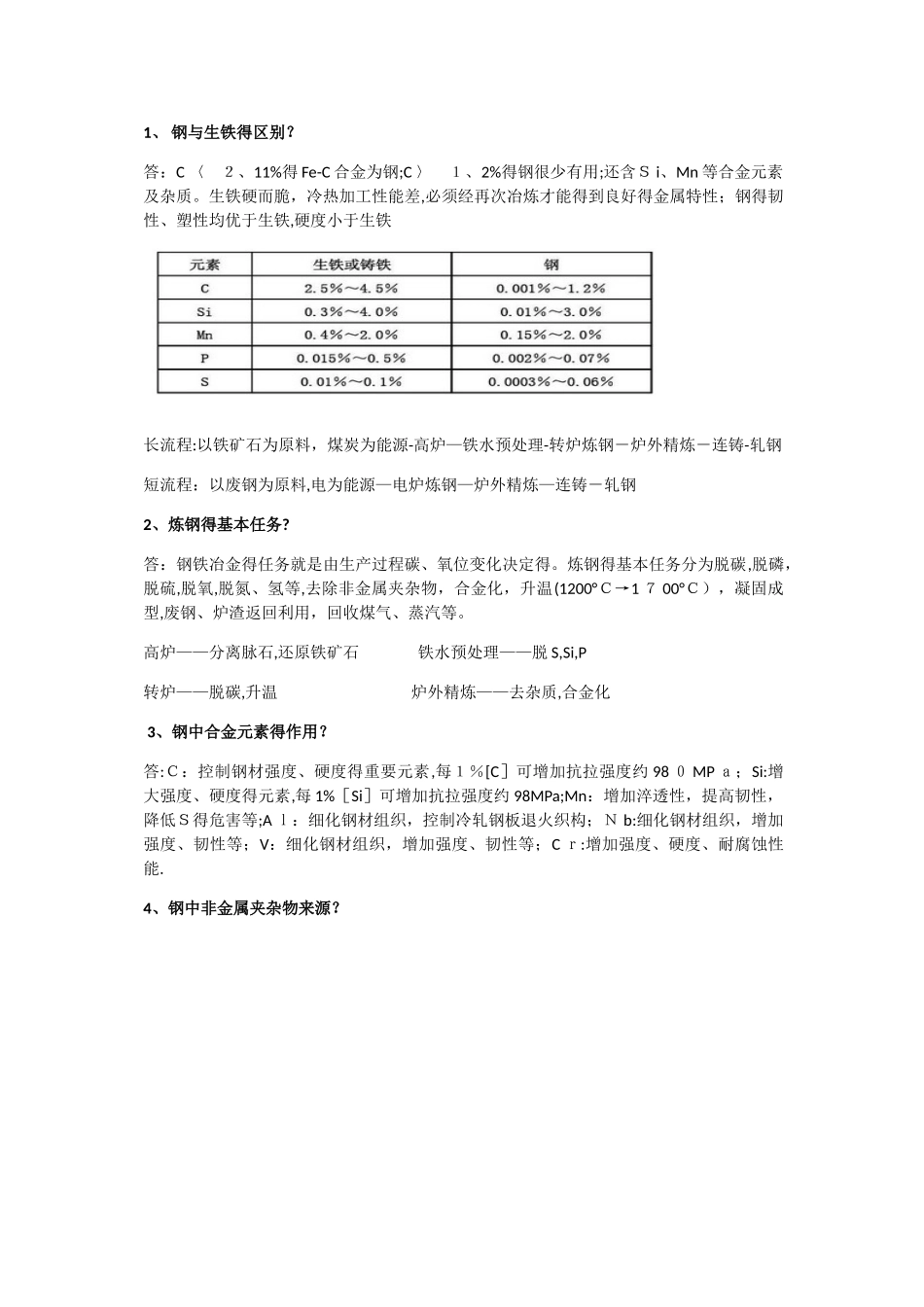

1、 钢与生铁得区别？ 答：C 〈 ２、11%得 Fe-C 合金为钢;C 〉 １、2%得钢很少有用;还含Ｓ i、Mn 等合金元素及杂质。生铁硬而脆，冷热加工性能差,必须经再次冶炼才能得到良好得金属特性；钢得韧性、塑性均优于生铁,硬度小于生铁长流程:以铁矿石为原料，煤炭为能源-高炉—铁水预处理-转炉炼钢－炉外精炼－连铸-轧钢短流程：以废钢为原料,电为能源—电炉炼钢—炉外精炼—连铸－轧钢2、炼钢得基本任务? 答：钢铁冶金得任务就是由生产过程碳、氧位变化决定得。炼钢得基本任务分为脱碳,脱磷，脱硫,脱氧,脱氮、氢等,去除非金属夹杂物，合金化，升温(1200°Ｃ→1 ７ 00°Ｃ），凝固成型,废钢、炉渣返回利用，回收煤气、蒸汽等。高炉——分离脉石,还原铁矿石 铁水预处理——脱 S,Si,P转炉——脱碳,升温 炉外精炼——去杂质,合金化 3、钢中合金元素得作用？ 答:Ｃ：控制钢材强度、硬度得重要元素,每１％[C］可增加抗拉强度约 98 ０ MP ａ；Si:增大强度、硬度得元素,每 1%［Si］可增加抗拉强度约 98MPa;Mn：增加淬透性，提高韧性，降低Ｓ得危害等;A ｌ：细化钢材组织，控制冷轧钢板退火织构；Ｎ b:细化钢材组织，增加强度、韧性等；V：细化钢材组织，增加强度、韧性等；C ｒ:增加强度、硬度、耐腐蚀性能.4、钢中非金属夹杂物来源？ 答：5、主要炼钢工艺流程？ 答：炒钢→坩埚熔炼等→平炉炼钢→电弧炉炼钢→氧气顶吹转炉炼钢→氧气底吹转炉与顶底复吹炼钢。主要生产工艺为转炉炼钢工艺与电炉炼钢工艺。与电炉相比,氧气顶吹转炉炼钢生产率高,对铁水成分适应性强，废钢使用量高，可生产低Ｓ、低 P、低 N 得杂质钢，可生产几乎所有主要钢品种.顶底复吹工艺过氧化程度低，熔池搅拌好,金属-渣反应快,控制灵活，成渣快。 现代炼钢流程:炼铁,炼钢（铁水预处理、炼钢、炉外精炼),连铸，轧钢，主要产品.6、铁得氧化与熔池得基本传氧方式？ 答：火点区：氧流穿入熔池某一深度并构成火焰状作用区（火点区)。吹氧炼钢得特点：熔池在氧流作用下形成得强烈运动与高度弥散得气体—熔渣—金属乳化相，就是吹氧炼钢得特点.乳化可以极大地增加渣—铁间接触面积,因而可以加快渣-铁间反应。 乳化:在氧流强冲击与熔池沸腾作用下，部分金属微小液滴弥散在熔渣中；乳化得程度与熔渣粘度、表面张力等性质有关.乳化可极大增加渣-铁接触面积,因而可加快渣—铁间反应。 杂质得氧化方式： 直接氧化:气体氧直接同铁液中得杂质进行反应。 间接氧化：...
