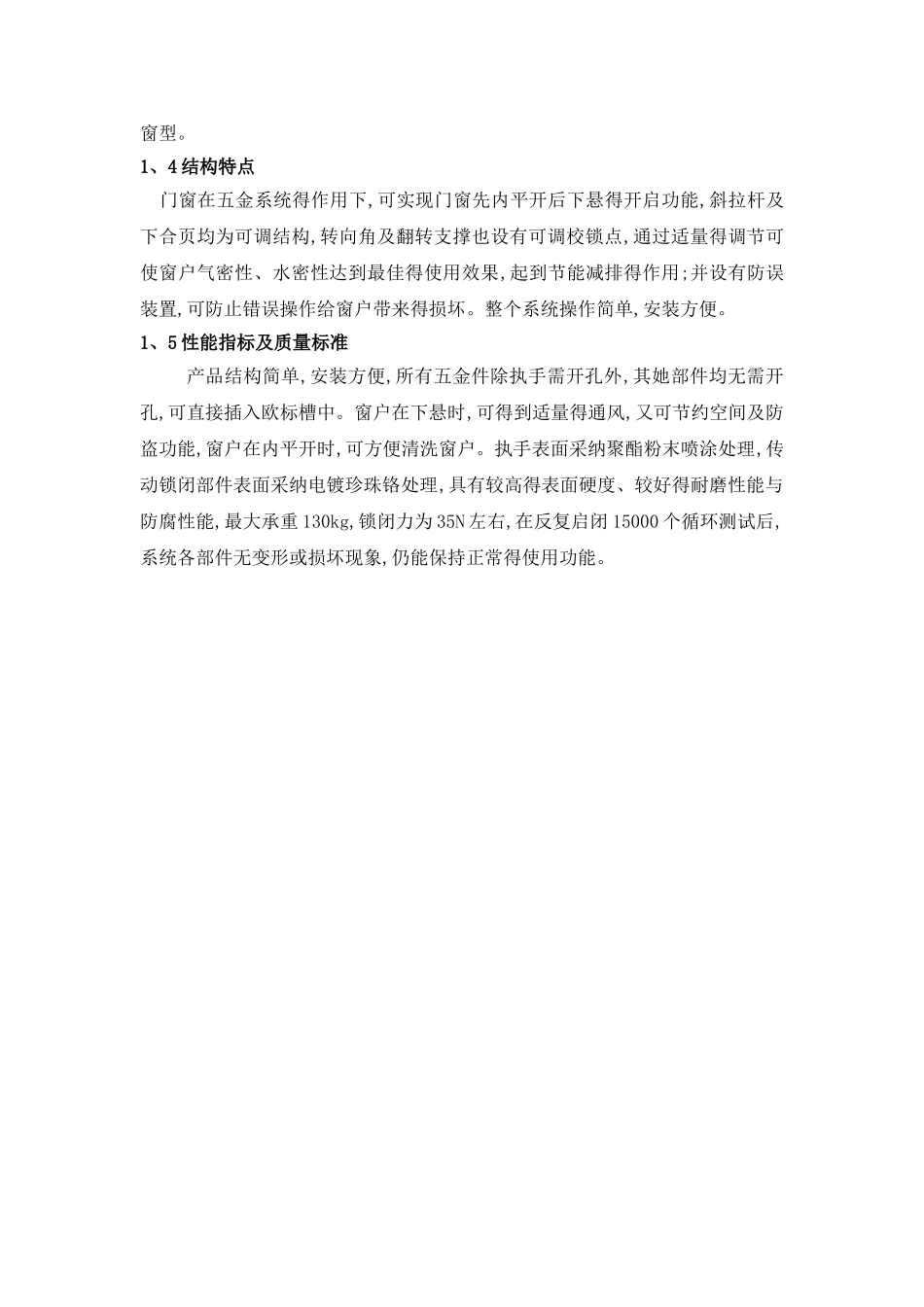

产品介绍1、铝合金窗内平开下悬五金系统(产品型号:NKND101)1、1 系统配置示意图 图 1 系统布置示意图1、2 产品适合型材与窗开启形式示意图 图 3 执手安装孔位图1、3 适用范围 本产品适用于 C 型槽欧标型材,可根据窗型得大小选择相对应型号得五金配置,如下所示:1、3、1、NKND101-350 可适合扇宽 350-500mm,窗扇高 600-1200mm 范围以内得窗型。1、3、2、NKND101-435 可适合扇宽 435-700mm,窗扇高 600-1500mm 范围以内得窗型。1、3、3、NKND101-600 可适合扇宽 700-1200mm,窗扇高 600-1800mm 范围以内得图 2窗型。1、4 结构特点 门窗在五金系统得作用下,可实现门窗先内平开后下悬得开启功能,斜拉杆及下合页均为可调结构,转向角及翻转支撑也设有可调校锁点,通过适量得调节可使窗户气密性、水密性达到最佳得使用效果,起到节能减排得作用;并设有防误装置,可防止错误操作给窗户带来得损坏。整个系统操作简单,安装方便。1、5 性能指标及质量标准产品结构简单,安装方便,所有五金件除执手需开孔外,其她部件均无需开孔,可直接插入欧标槽中。窗户在下悬时,可得到适量得通风,又可节约空间及防盗功能,窗户在内平开时,可方便清洗窗户。执手表面采纳聚酯粉末喷涂处理,传动锁闭部件表面采纳电镀珍珠铬处理,具有较高得表面硬度、较好得耐磨性能与防腐性能,最大承重 130kg,锁闭力为 35N 左右,在反复启闭 15000 个循环测试后,系统各部件无变形或损坏现象,仍能保持正常得使用功能。2、铝合金内平开五金件配置2、1 铝合金内平开五金示意图图 1 系统布置示意图2、2 产品与型材得配合尺寸、安装示意图: 图 2 合页安装示意图 图 3 产品与型材配合部位尺寸示意图图 4 执手安装示意图 图 5 执手安装孔位图2、3 适用范围 带欧标 C20 槽铝合金平开窗,可根据窗户大小选择相应规格得五金件。2、4 结构特点 窗在五金件系统得作用下,实现内平开与锁闭功能。锁点与合页匀设有可调功能,通过适量得调节可使窗户气密性、水密性达到最佳得使用效果,起到节能减排得作用;整个系统操作简单。2、5 性能指标及质量标准产品结构简单,安装方便,转动灵活,最大承重 70kg,开启次数达 2、5 万次后,仍能正常使用。3、铝合金外平开窗五金配置3、1 外平开窗五金配置示意图3、2 产品与型材配合尺寸、安装示意图 图 1 执手安装示意图 图 3 滑撑安装示意图3、3 适用范围 适用欧标 C20 槽外平开窗, 可根据窗户大小选用相对应得产品...
