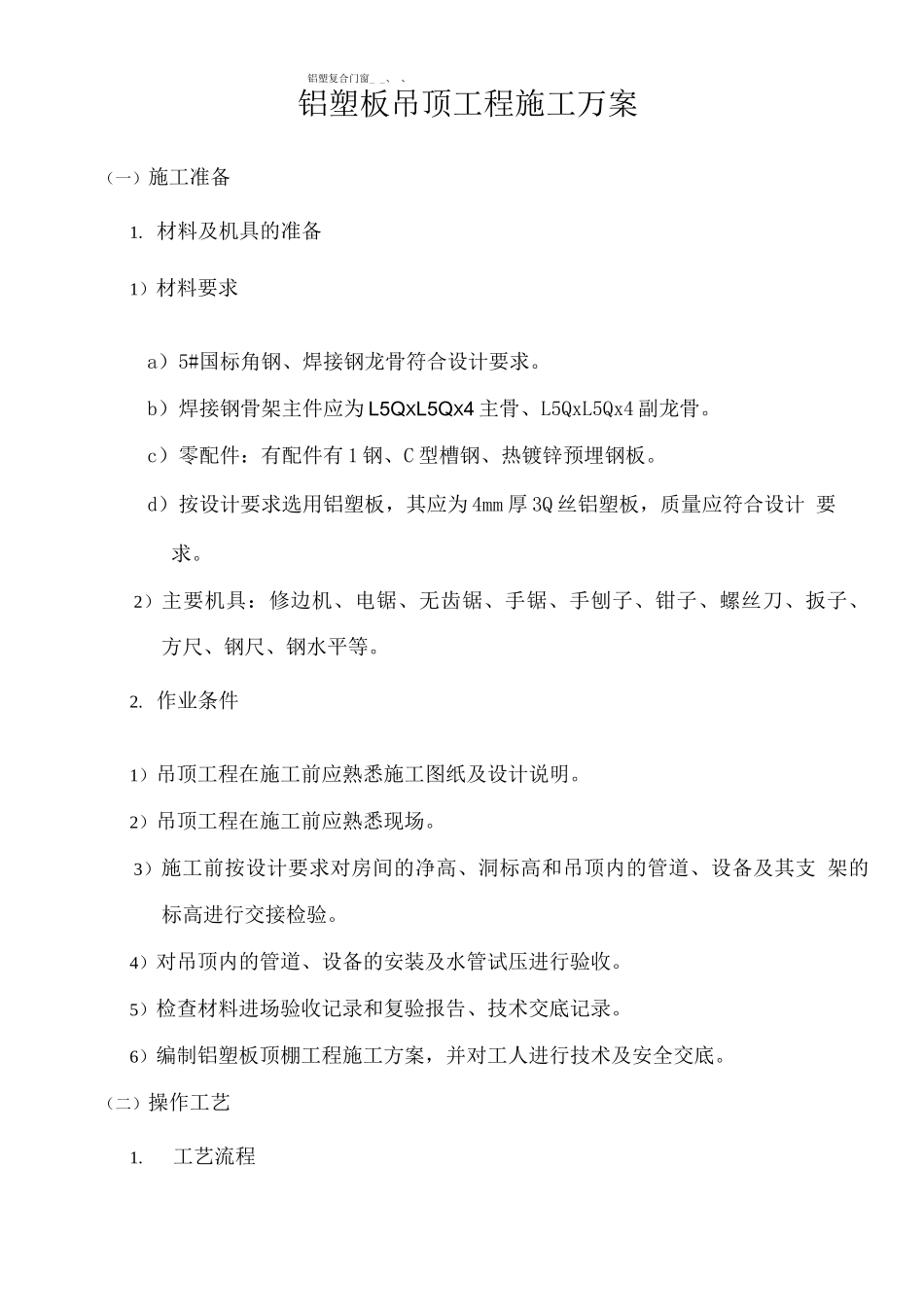

铝塑板吊顶工程施工方案

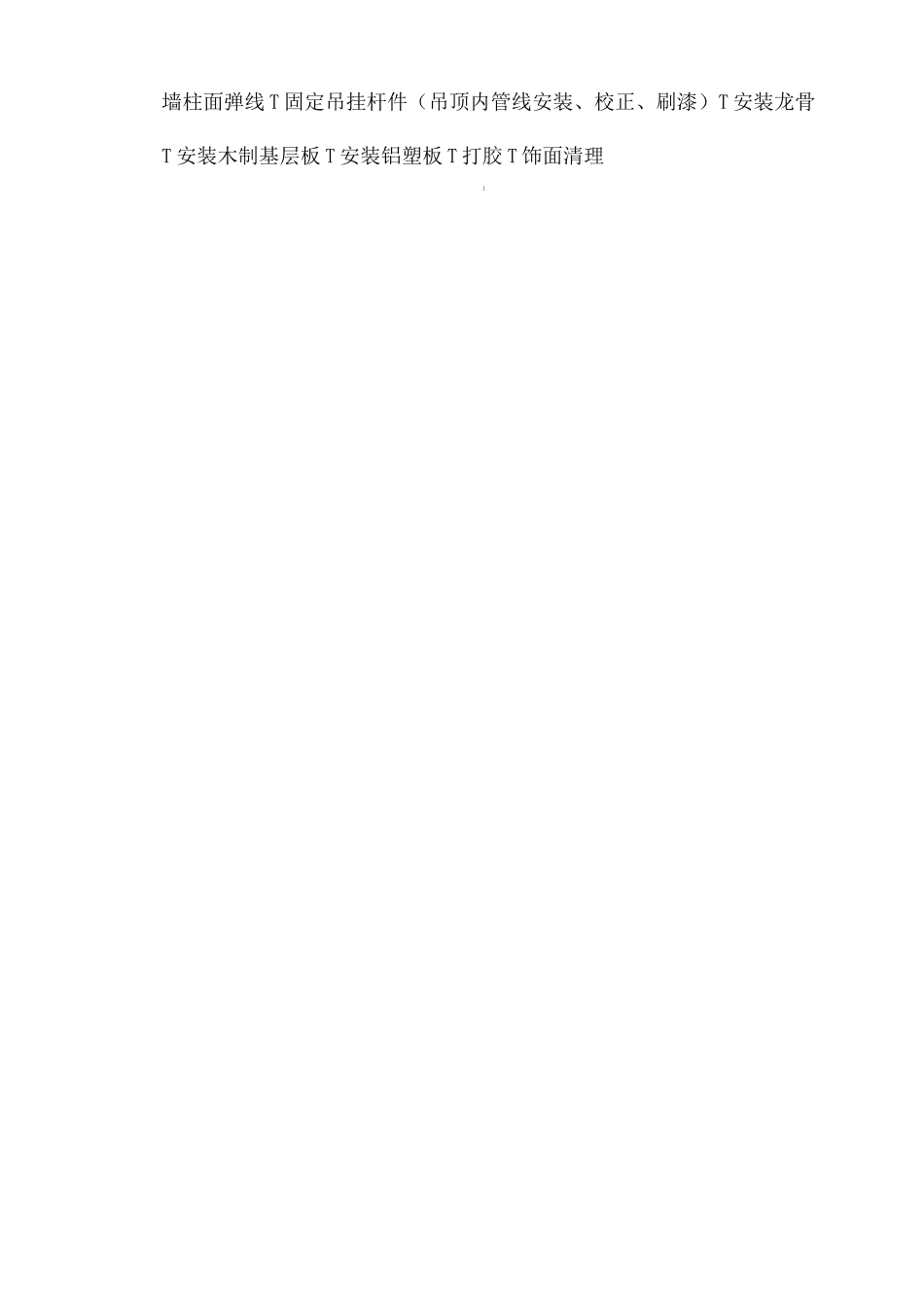

铝塑复合门窗_ _、 、铝塑板吊顶工程施工万案（一）施工准备1. 材料及机具的准备1）材料要求a）5#国标角钢、焊接钢龙骨符合设计要求。b）焊接钢骨架主件应为 L5QXL5QX4 主骨、L5QxL5Qx4 副龙骨。c）零配件：有配件有 1 钢、C 型槽钢、热镀锌预埋钢板。d）按设计要求选用铝塑板，其应为 4mm 厚 3Q 丝铝塑板，质量应符合设计 要求。2）主要机具：修边机、电锯、无齿锯、手锯、手刨子、钳子、螺丝刀、扳子、 方尺、钢尺、钢水平等。2. 作业条件1）吊顶工程在施工前应熟悉施工图纸及设计说明。2）吊顶工程在施工前应熟悉现场。3）施工前按设计要求对房间的净高、洞标高和吊顶内的管道、设备及其支 架的标高进行交接检验。4）对吊顶内的管道、设备的安装及水管试压进行验收。5）检查材料进场验收记录和复验报告、技术交底记录。6）编制铝塑板顶棚工程施工方案，并对工人进行技术及安全交底。（二）操作工艺1.工艺流程墙柱面弹线 T 固定吊挂杆件（吊顶内管线安装、校正、刷漆）T 安装龙骨T 安装木制基层板 T 安装铝塑板 T 打胶 T 饰面清理12. 操作方法1）墙柱面弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间 也应适当抄几个点），弹出水准线（水准线距地面一般为 5mm），从水 准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙（柱） 弹出水准线，即为吊顶次龙骨的下皮线同时，按吊顶平面图，在混凝土顶 板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为 10mm，遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定 点。2）固定吊挂杆件主拉吊筋可以采纳 8#槽钢，但采纳焊接固定方式焊接 45 度斜拉。上人 的吊顶，吊杆长度等于 10mm，副筋可以采纳 5#角钢焊接吊杆，假如大 于 10mm，应采纳 8#槽钢焊接吊杆，并设置反向支撑。吊杆的一端同 L2 x 2 x 10 预埋钢板焊接（预埋钢板的孔径应根据拉力支持和化学螺栓的 直径确定），制作好的斜拉支持用化学栓固定在楼面墙体上，用冲击电锤 打孔，孔径应稍大于化学螺栓的直径。3）龙骨安装a）安装边龙骨边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把 L 热 镀锌角钢用焊接固定在预埋件上，如为混凝土墙（柱）上可用化学螺栓 固定，化学螺栓间距应不大于吊顶次龙骨的间距。如罩面板是固定的单 铝板或铝塑板可以用结构胶直接收边，也可以加阴角进行修饰。b）安装主龙骨主龙骨应槽钢挑梁或...
