镀铝锌机组工艺流程

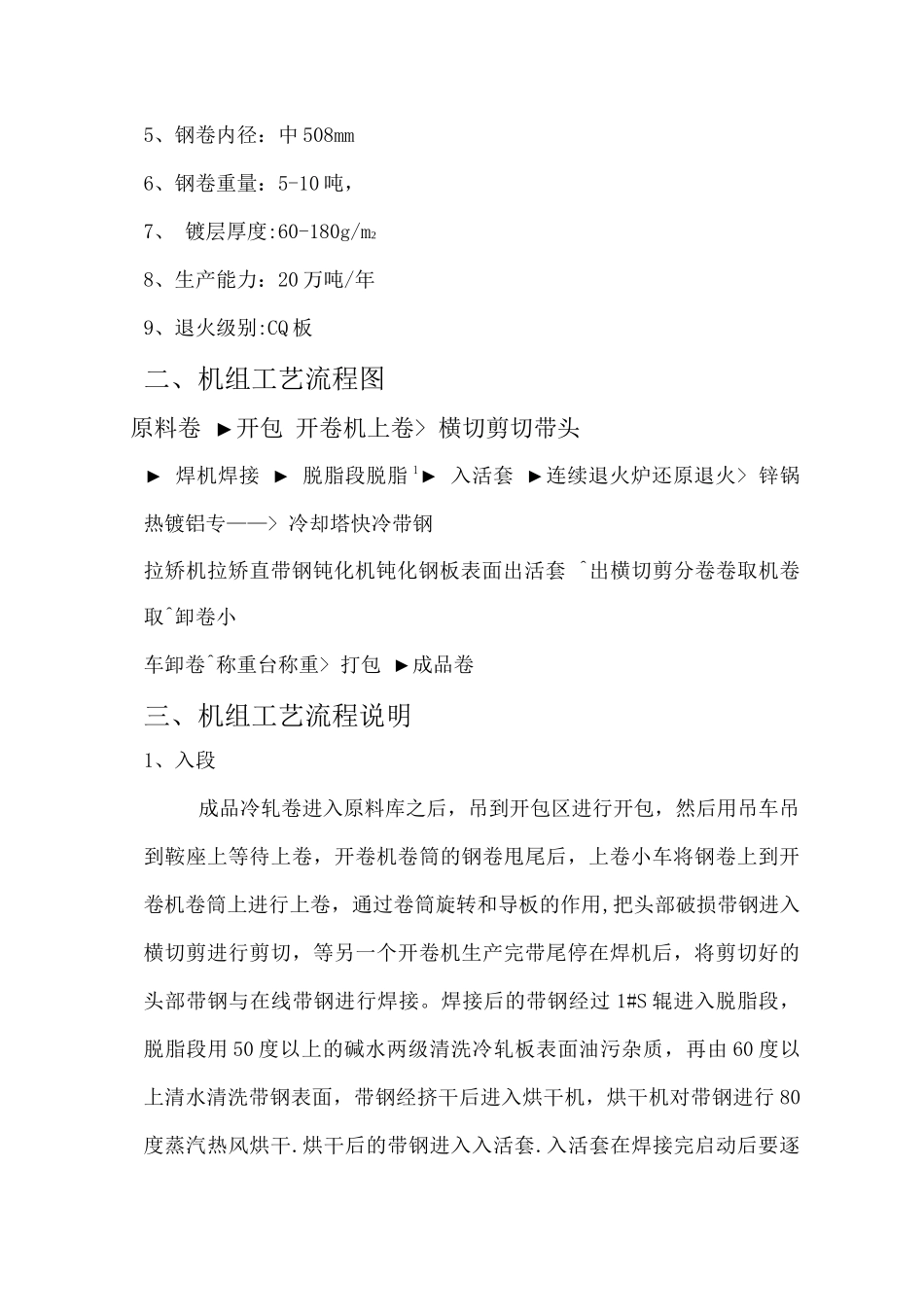

镀铝锌机组工艺流程一、基本技术参数：（一）：原料工艺参数1、原料材质：优质冷轧低碳钢2、钢种：SPCC、SPCD、08F、08AL、Q195、Q215、ST12、08YU3、抗拉强度：8N/mm2 （max），屈服强度：735N/mm2（max）4、原料规格：厚度：0.20-2。0mm，（现最大上机厚度 1.5 mm）宽度：7-1270mm5、钢卷外径：① 9-①1950mm, 钢卷内径：① 508mm6、钢卷重量：最大重量：23 吨，最小重量：7。5 吨，（吊车设计卷重 20 吨）7、带钢条件：7.1、表面乳液含油量：小于 6mg/m2单面7。2、表面铁粉附着量：小于 150mg/m2单面7。3、不平度:每 1 米不大于 12mm7.4、镰刀弯：每 2 米不大于 6mm7.5、边部：平直、无毛刺、无皱折、无裂纹和破裂7。6、钢卷塔形：小于 20mm（二）、镀铝成品工艺参数1、钢种：SPCC、SPCD、08F、08AL、Q195、Q215、ST12、08YU2、抗拉强渡：560N/mm2 （ max）,屈服强渡：250-450N/mm2 （ max ）,4、成品规格：厚度：0.20-2。0mm,宽度：7—1250mm5、钢卷内径：中 508mm6、钢卷重量：5-10 吨，7、 镀层厚度:60-180g/m28、生产能力：20 万吨/年9、退火级别:CQ 板二、机组工艺流程图原料卷 ►开包 开卷机上卷> 横切剪切带头► 焊机焊接 ► 脱脂段脱脂 1► 入活套 ►连续退火炉还原退火> 锌锅热镀铝专——> 冷却塔快冷带钢拉矫机拉矫直带钢钝化机钝化钢板表面出活套 ^出横切剪分卷卷取机卷取^卸卷小车卸卷^称重台称重> 打包 ►成品卷三、机组工艺流程说明1、入段成品冷轧卷进入原料库之后，吊到开包区进行开包，然后用吊车吊到鞍座上等待上卷，开卷机卷筒的钢卷甩尾后，上卷小车将钢卷上到开卷机卷筒上进行上卷，通过卷筒旋转和导板的作用,把头部破损带钢进入横切剪进行剪切，等另一个开卷机生产完带尾停在焊机后，将剪切好的头部带钢与在线带钢进行焊接。焊接后的带钢经过 1#S 辊进入脱脂段，脱脂段用 50 度以上的碱水两级清洗冷轧板表面油污杂质，再由 60 度以上清水清洗带钢表面，带钢经挤干后进入烘干机，烘干机对带钢进行 80度蒸汽热风烘干.烘干后的带钢进入入活套.入活套在焊接完启动后要逐步充套，以便下一个焊缝焊接时活套内带钢可以缩套以保持工艺段的连续运行，带钢出入活套后经过 2#纠偏、3#S 辊、测张辊进入连续退火炉进行工艺处理.2、工艺段带钢进入连续退火炉加热到 730 度以上进行再结晶退火，并且由炉子内氢气还原带钢表面，经过处理的带钢经过炉子冷却段快速冷却后进入锌液 6...
