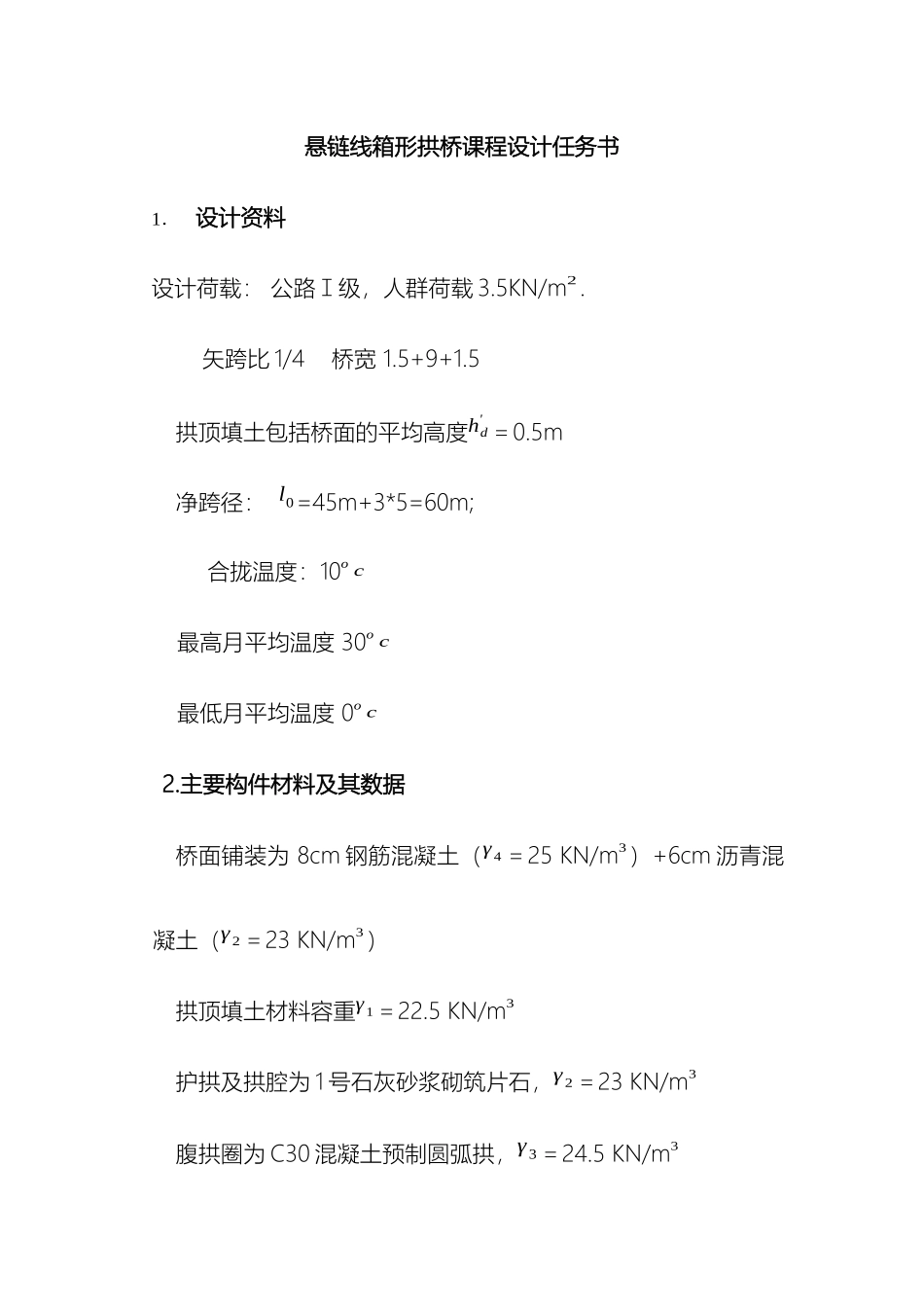

长安大学拱桥课程设计电子版悬链线箱形拱桥课程设计任务书1． 设计资料设计荷载： 公路Ⅰ级，人群荷载 3.5KN/m2. 矢跨比 1/4 桥宽 1.5+9+1.5拱顶填土包括桥面的平均高度hd' ＝0.5m净跨径： l0=45m+3*5=60m;合拢温度：10o c最高月平均温度 30o c最低月平均温度 0o c2.主要构件材料及其数据桥面铺装为 8cm 钢筋混凝土（γ 4 ＝25 KN/m3）+6cm 沥青混凝土（γ 2＝23 KN/m3）拱顶填土材料容重γ 1＝22.5 KN/m3护拱及拱腔为 1 号石灰砂浆砌筑片石，γ 2＝23 KN/m3腹拱圈为 C30 混凝土预制圆弧拱，γ 3＝24.5 KN/m3腹拱墩为 C30 钢筋混凝土矩形截面排架式墩，γ 4 ＝25 KN/m3主拱圈为 C40 钢筋混凝土箱形截面， γ 5＝25.5 KN/m33.设计依据 1．交通部部标准《公路桥涵设计通用法律规范（JTGD60－ ）》；2．交通部部标准《公路圬工桥涵设计法律规范— JTG D61-- 》；3．交通部部标准《公路钢筋混凝土及预应力混凝土桥涵设计法律规范（JTG D60－ 》；二、拱圈截面的几何要素的计算（一）主拱圈横截面设计三、确定拱轴系数3.1 上部结构构造布置上部结构构造布置如下图所示：图 3.1 上部结构构造尺寸（单位：cm）3.1.1 主拱圈假定 m=2.514，相应的 y¼/f=0.215，f0/l0=1/4，查《拱桥》(上册)表(III)-20(6)得：sinφj =0.76774，cosφj=0.64076，φj=50˚09'4.95"主拱圈的计算跨径和计算矢高：l=l0+2y 下sinφj=85+2×0.8449×0.76774=86.2973mf =f0+y 下(1cosφj)=21.25+0.8449×(10.64076)= 21.8035m拱脚截面的水平投影和竖向投影 x=Hsinφj=1.65×0.76774=1.2668m y=Hcosφj=1.65×0.64076=1.0573m将拱轴沿跨径 24 等分，每等分长，每等分点拱轴线的纵坐标y1=[y1f ]×f(其中[y1f ]由拱桥 (Ⅲ)-1 查得),相应的拱背曲面坐标y1' =y1−y上cosϕ ，拱腹曲面坐标y1' '=y1+y下cos ϕ 。具体数值见下表：表 3.1 主拱圈几何性质表截面x号 123456789043.1487 121.8035 0.640761.2565 1.3186 20.5470 23.1221 139.5530 0.8140 17.7484 0.694221.1597 1.2170 16.5887 18.9655 235.9573 0.6534 14.2466 0.745781.0795 1.1329 13.1670 15.3795 332.3616 0.5154 11.2376 0.79421.0137 1.0638 10.2239 12.3015 428.7659 0.3976 8.6698 0.838390.9603 1.0078 7.7095 9.6776 525.1702 0.2981 6.4990 0.877570.9174 0.9628 5.5816 7.4618 621.5745...
