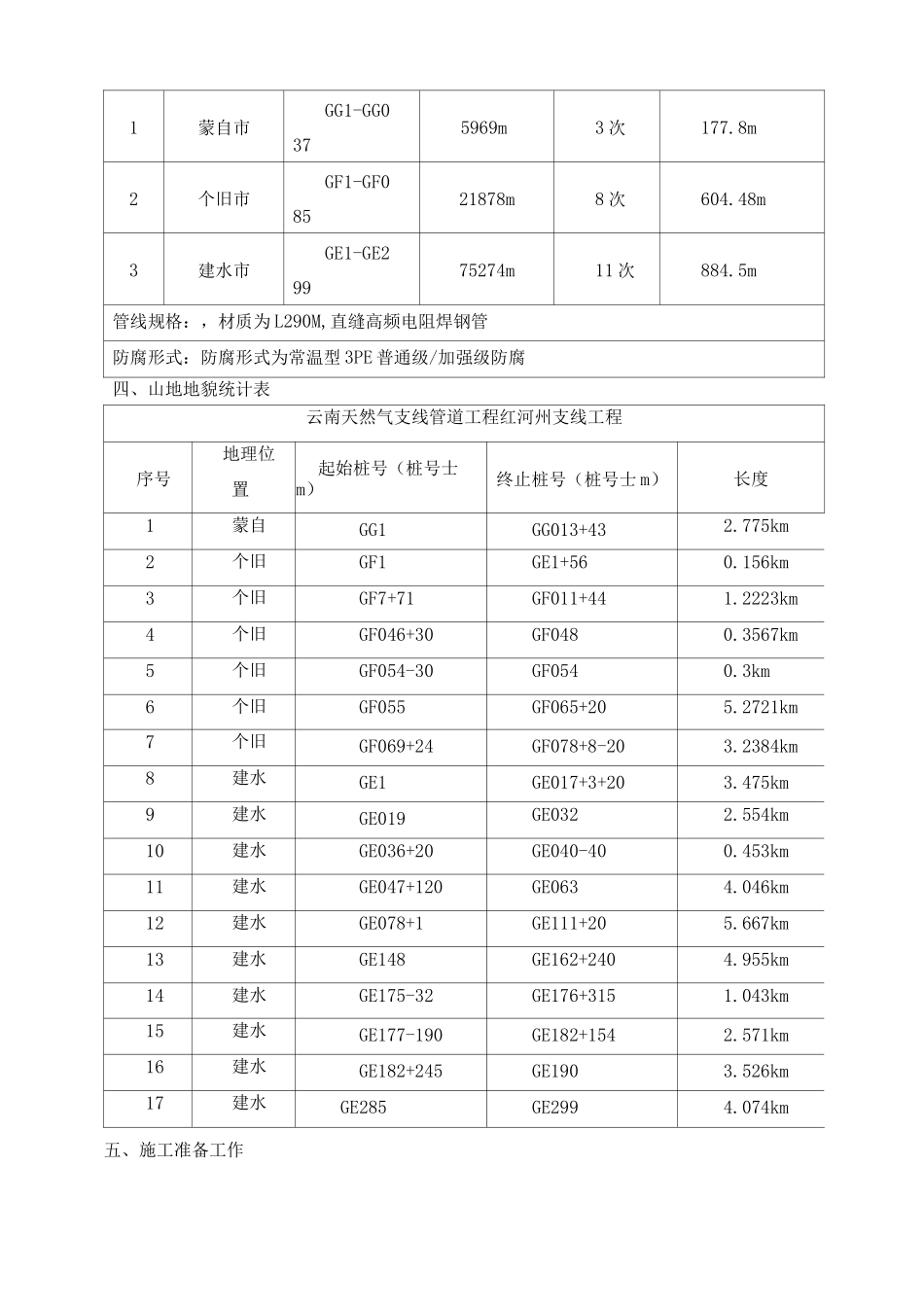

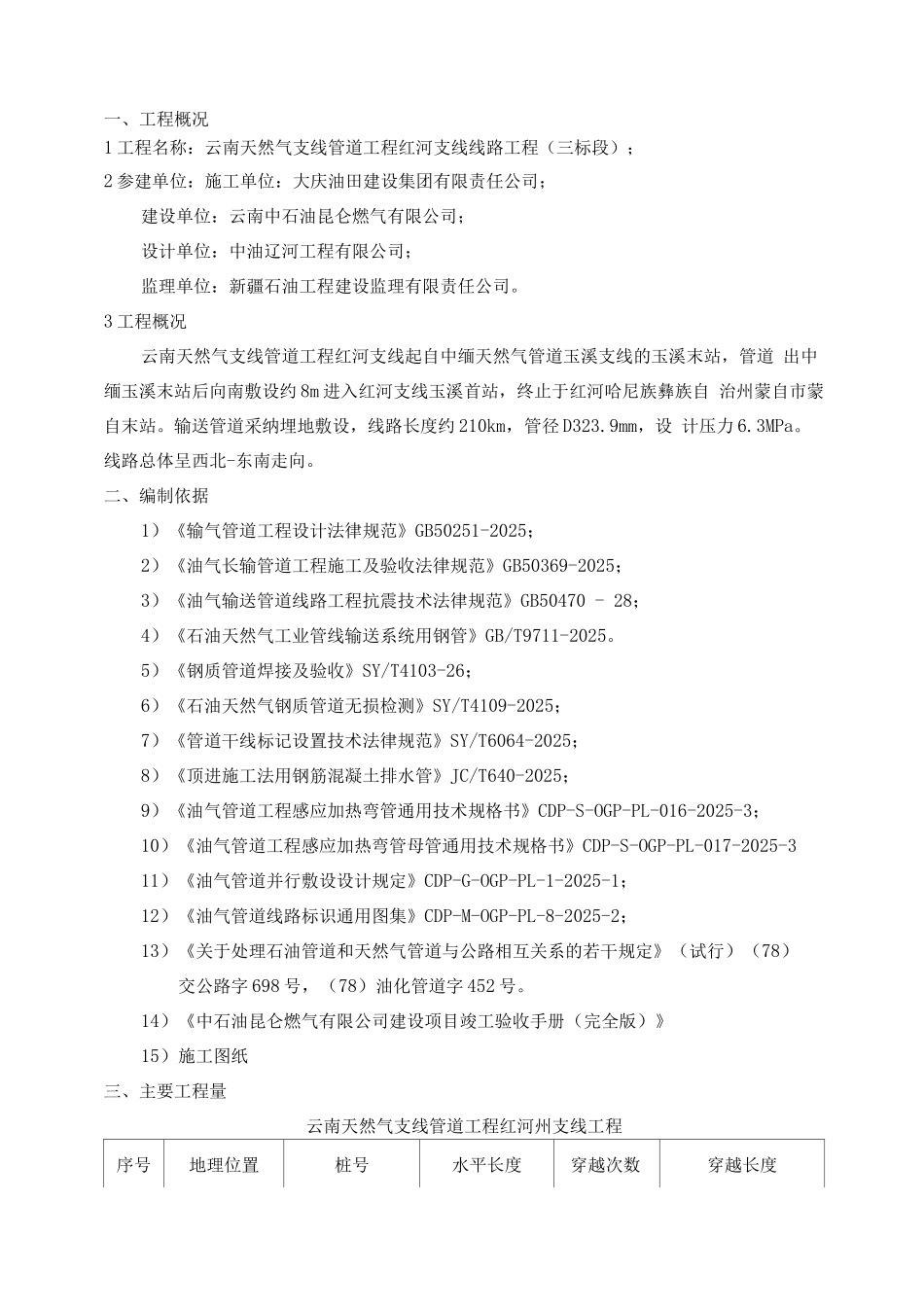

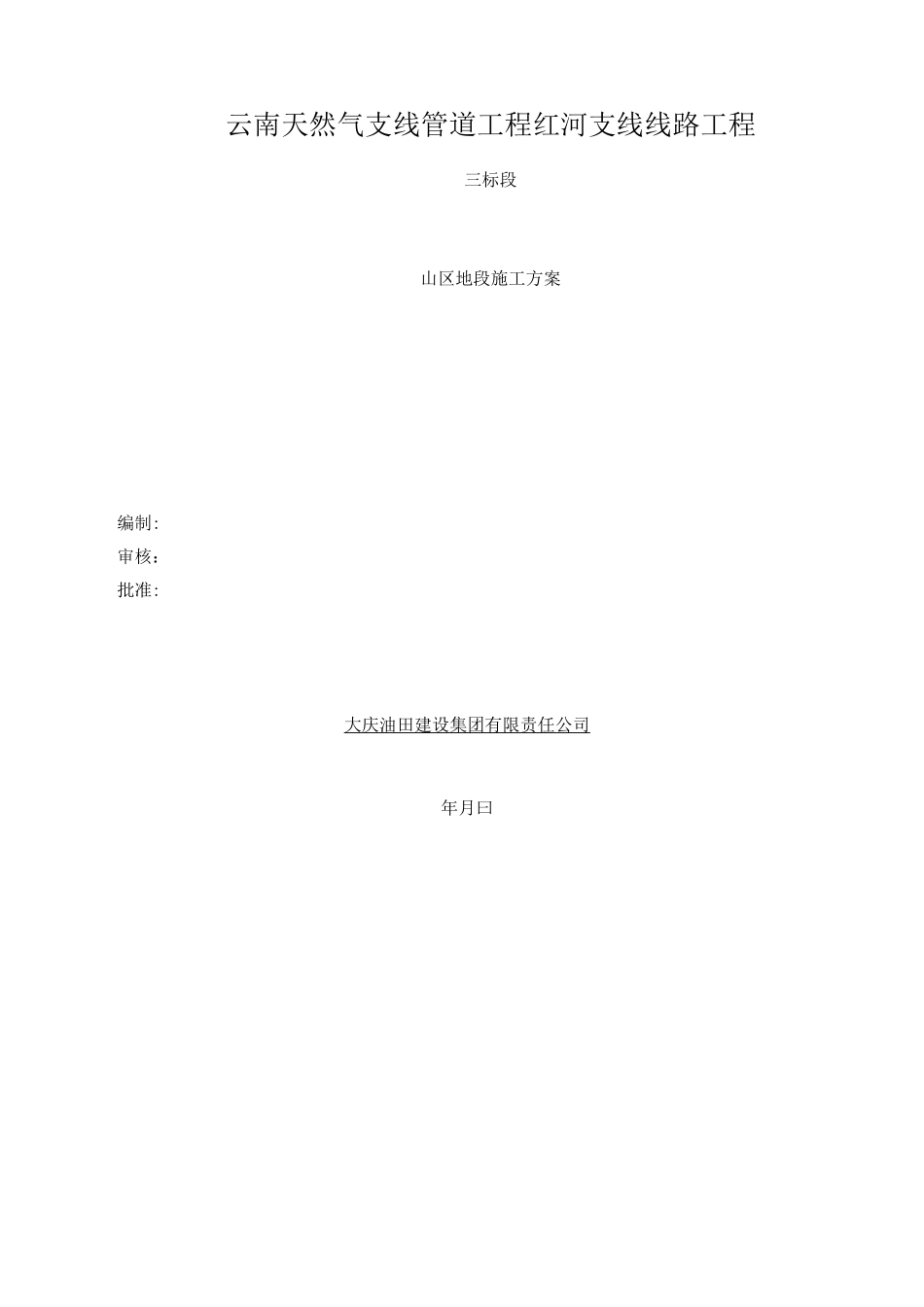

编制:审核：批准:云南天然气支线管道工程红河支线线路工程三标段山区地段施工方案大庆油田建设集团有限责任公司年月曰一、工程概况1 工程名称：云南天然气支线管道工程红河支线线路工程（三标段）；2 参建单位：施工单位：大庆油田建设集团有限责任公司；建设单位：云南中石油昆仑燃气有限公司；设计单位：中油辽河工程有限公司；监理单位：新疆石油工程建设监理有限责任公司。3 工程概况云南天然气支线管道工程红河支线起自中缅天然气管道玉溪支线的玉溪末站，管道 出中缅玉溪末站后向南敷设约 8m 进入红河支线玉溪首站，终止于红河哈尼族彝族自 治州蒙自市蒙自末站。输送管道采纳埋地敷设，线路长度约 210km，管径 D323.9mm，设 计压力 6.3MPa。线路总体呈西北-东南走向。二、编制依据1）《输气管道工程设计法律规范》GB50251-2025；2）《油气长输管道工程施工及验收法律规范》GB50369-2025；3）《油气输送管道线路工程抗震技术法律规范》GB50470 - 28；4）《石油天然气工业管线输送系统用钢管》GB/T9711-2025。5）《钢质管道焊接及验收》SY/T4103-26；6）《石油天然气钢质管道无损检测》SY/T4109-2025；7）《管道干线标记设置技术法律规范》SY/T6064-2025；8）《顶进施工法用钢筋混凝土排水管》JC/T640-2025；9）《油气管道工程感应加热弯管通用技术规格书》CDP-S-OGP-PL-016-2025-3；10）《油气管道工程感应加热弯管母管通用技术规格书》CDP-S-OGP-PL-017-2025-311）《油气管道并行敷设设计规定》CDP-G-OGP-PL-1-2025-1；12）《油气管道线路标识通用图集》CDP-M-OGP-PL-8-2025-2；13）《关于处理石油管道和天然气管道与公路相互关系的若干规定》（试行）（78） 交公路字 698 号，（78）油化管道字 452 号。14）《中石油昆仑燃气有限公司建设项目竣工验收手册（完全版）》15）施工图纸三、主要工程量云南天然气支线管道工程红河州支线工程序号地理位置桩号水平长度穿越次数穿越长度1蒙自市GG1-GG0375969m3 次177.8m2个旧市GF1-GF08521878m8 次604.48m3建水市GE1-GE29975274m11 次884.5m管线规格：，材质为 L290M,直缝高频电阻焊钢管防腐形式：防腐形式为常温型 3PE 普通级/加强级防腐四、山地地貌统计表云南天然气支线管道工程红河州支线工程序号地理位置起始桩号（桩号士m）终止桩号（桩号士 m）长度1蒙自GG1GG013+432.775km2个旧GF1GE1+560.156km3个旧GF7+71GF011+441.2223km4个旧GF046+30GF0480.3567km5个旧GF054-3...
