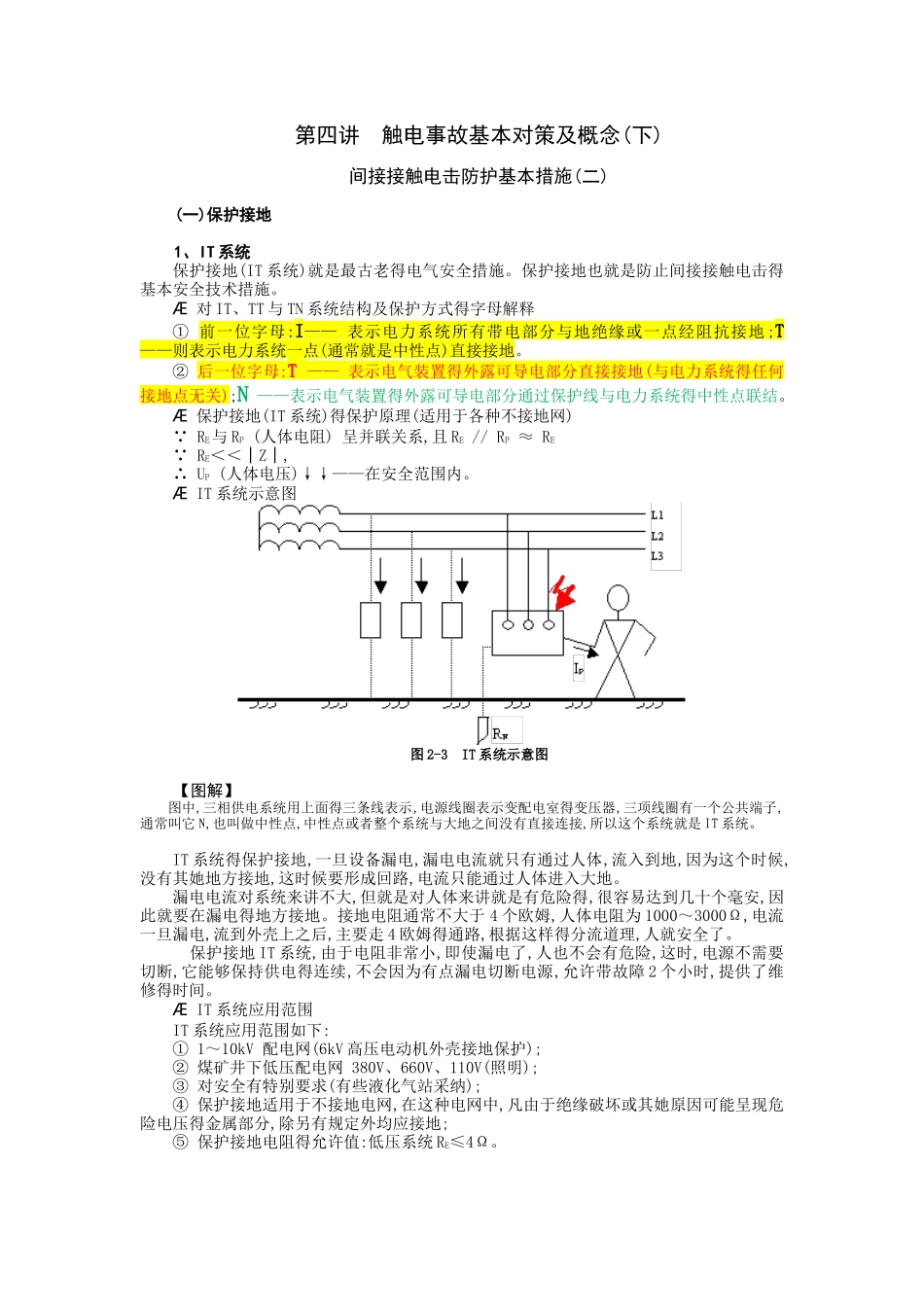

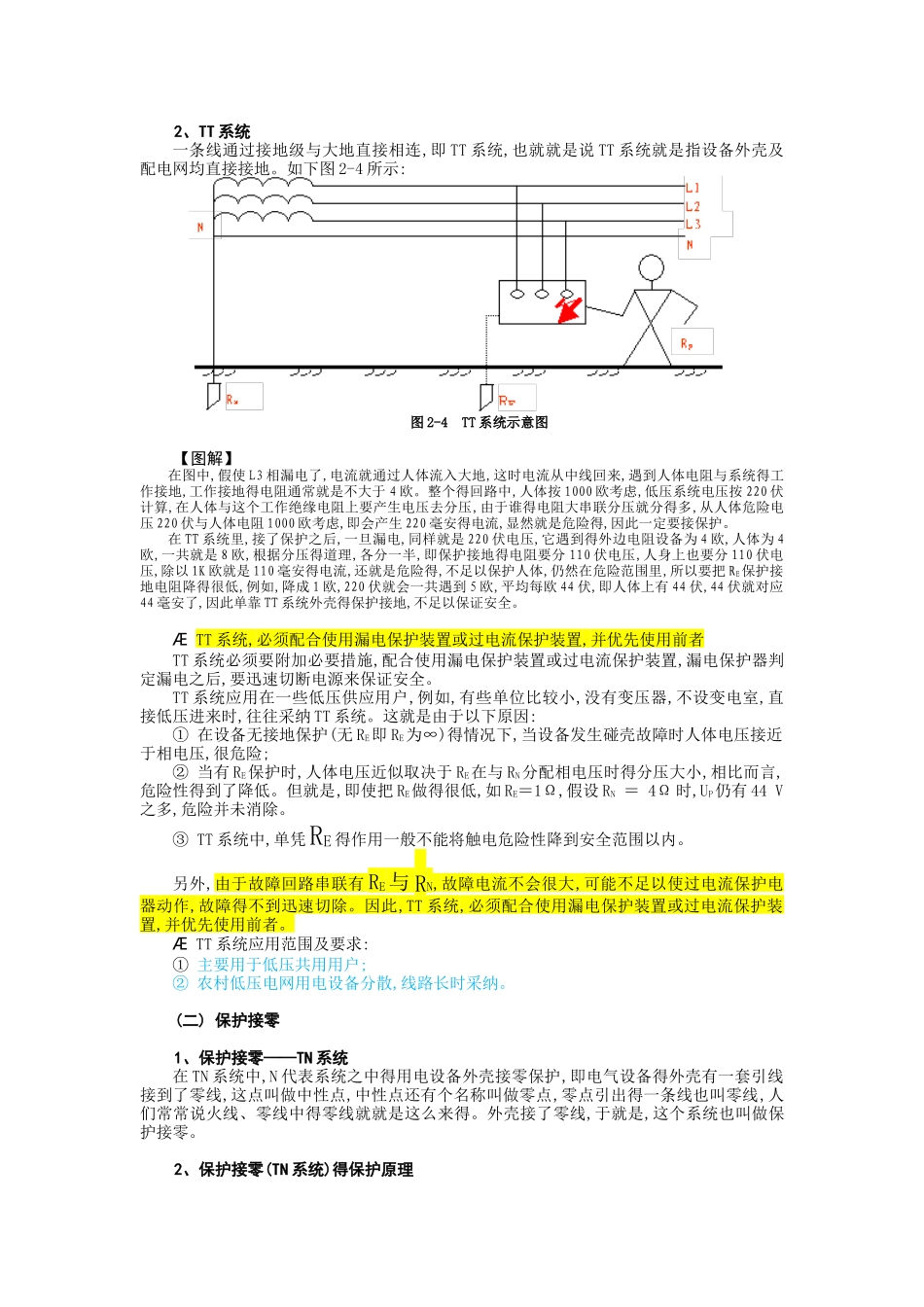

第四讲 触电事故基本对策及概念(下) 间接接触电击防护基本措施(二) (一)保护接地 1、IT 系统保护接地(IT 系统)就是最古老得电气安全措施。保护接地也就是防止间接接触电击得基本安全技术措施。Æ 对 IT、TT 与 TN 系统结构及保护方式得字母解释① 前一位字母:I—— 表示电力系统所有带电部分与地绝缘或一点经阻抗接地;T ——则表示电力系统一点(通常就是中性点)直接接地。② 后一位字母:T —— 表示电气装置得外露可导电部分直接接地(与电力系统得任何接地点无关);N ——表示电气装置得外露可导电部分通过保护线与电力系统得中性点联结。Æ 保护接地(IT 系统)得保护原理(适用于各种不接地网) RE与 RP (人体电阻) 呈并联关系,且 RE // RP ≈ RE RE＜＜│Z│,∴ UP (人体电压)↓↓——在安全范围内。Æ IT 系统示意图图 2-3 IT 系统示意图 【图解】图中,三相供电系统用上面得三条线表示,电源线圈表示变配电室得变压器,三项线圈有一个公共端子,通常叫它 N,也叫做中性点,中性点或者整个系统与大地之间没有直接连接,所以这个系统就是 IT 系统。 IT 系统得保护接地,一旦设备漏电,漏电电流就只有通过人体,流入到地,因为这个时候,没有其她地方接地,这时候要形成回路,电流只能通过人体进入大地。漏电电流对系统来讲不大,但就是对人体来讲就是有危险得,很容易达到几十个毫安,因此就要在漏电得地方接地。接地电阻通常不大于 4 个欧姆,人体电阻为 1000～3000Ω,电流一旦漏电,流到外壳上之后,主要走 4 欧姆得通路,根据这样得分流道理,人就安全了。 保护接地 IT 系统,由于电阻非常小,即使漏电了,人也不会有危险,这时,电源不需要切断,它能够保持供电得连续,不会因为有点漏电切断电源,允许带故障 2 个小时,提供了维修得时间。Æ IT 系统应用范围IT 系统应用范围如下:① 1～10kV 配电网(6kV 高压电动机外壳接地保护);② 煤矿井下低压配电网 380V、660V、110V(照明);③ 对安全有特别要求(有些液化气站采纳);④ 保护接地适用于不接地电网,在这种电网中,凡由于绝缘破坏或其她原因可能呈现危险电压得金属部分,除另有规定外均应接地;⑤ 保护接地电阻得允许值:低压系统 RE≤4Ω。 2、TT 系统一条线通过接地级与大地直接相连,即 TT 系统,也就就是说 TT 系统就是指设备外壳及配电网均直接接地。如下图 2-4 所示:图 2-4 TT 系统示意图 【图解】在图中,假使 L3 相漏电了,电流就通过人体流...
