闸坝工程施工组织设计

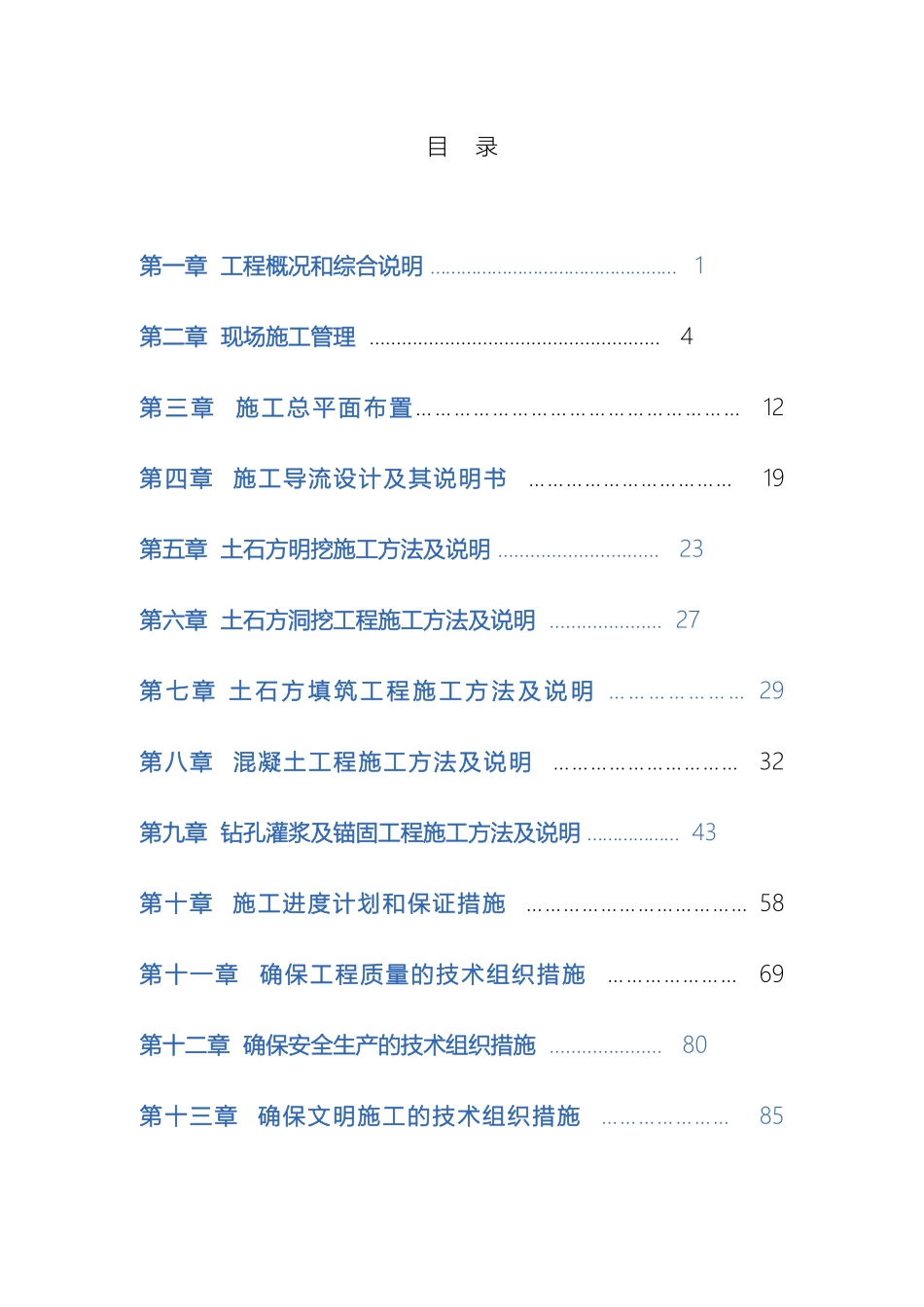

闸坝工程施工组织设计目 录第一章 工程概况和综合说明 ………………………………………… 1第二章 现场施工管理 ……………………………………………… 4第三章 施工总平面布置 …………………………………………… 12第四章 施工导流设计及其说明书 …………………………… 19第五章 土石方明挖施工方法及说明 ………………………… 23第六章 土石方洞挖工程施工方法及说明 ………………… 27第 七 章 土 石 方 填 筑 工 程 施 工 方 法 及 说 明 … … … … … … … 29第八章 混凝土工程施工方法及说明 ………………………… 32第九章 钻孔灌浆及锚固工程施工方法及说明 ……………… 43第十章 施工进度计划和保证措施 ……………………………… 58第十一章 确保工程质量的技术组织措施 ………………… 69第十二章 确保安全生产的技术组织措施 ………………… 80第十三章 确保文明施工的技术组织措施 ………………… 85附图：施工总平面布置图：图号：HZ- -NLJDYD-CF-FT-01；施工总进度计划表：图号：HZ- -NLJDYD-CF-FT-02。第一章 工程概况和综合说明1.1 工程概况1.1.1 工程概况大岩洞水电站工程位于金沙江一级支流牛栏江中游大岩洞至大坪子河段,地处云南东北部云贵两省交接处,其左岸为云南省会泽县,右岸是贵州省威宁县。坝址在牛栏江中游大岩洞下游约 200m 处，坝址至昭通的距离为 180km ,至昆明的距离为 346km。大岩洞水电站装机容量为 84MW,保证出力(P=90%) 11.02MW ,电站多年平均年发电量 3.8312 亿 kW.h,装机年利用小时数 4561h，电站额定发电流量 114.43m3/s,电站水量利用率 65.8%。大岩洞水电站采纳引水式开发方式,枢纽采纳分散式布置。枢纽建筑物主要由混凝土砌石重力坝、引水系统及地面厂房组成。该工程以发电为主，主要建筑物有拦河取水建筑、引水渠道、输水隧洞、调压井、压力管道、主、副厂房、主变场等。拦河坝采纳混凝土砌石重力坝坝型,坝轴线直线布置,与下游河道方向基本垂直。拦河重力坝由泄洪冲沙坝段和非溢流坝段组成。坝顶总长 142.00m ,坝顶高程 1498.90m,最大坝高 47.90m，坝顶上游侧设1.2m 高防浪墙，防浪墙顶高程 1500.10m。大坝上游坝面在 1469.00m高程以下坡比为 1：0.2，1469.00m 高程以上为铅直面；下游坝面坡比在 1490.90m 高程以下为 1:0.8，1490.90m 高程以上为铅直面。非溢 流 坝 段 坝 顶 宽 6.00m ...
