防火板风管制作与安装施工工艺标准

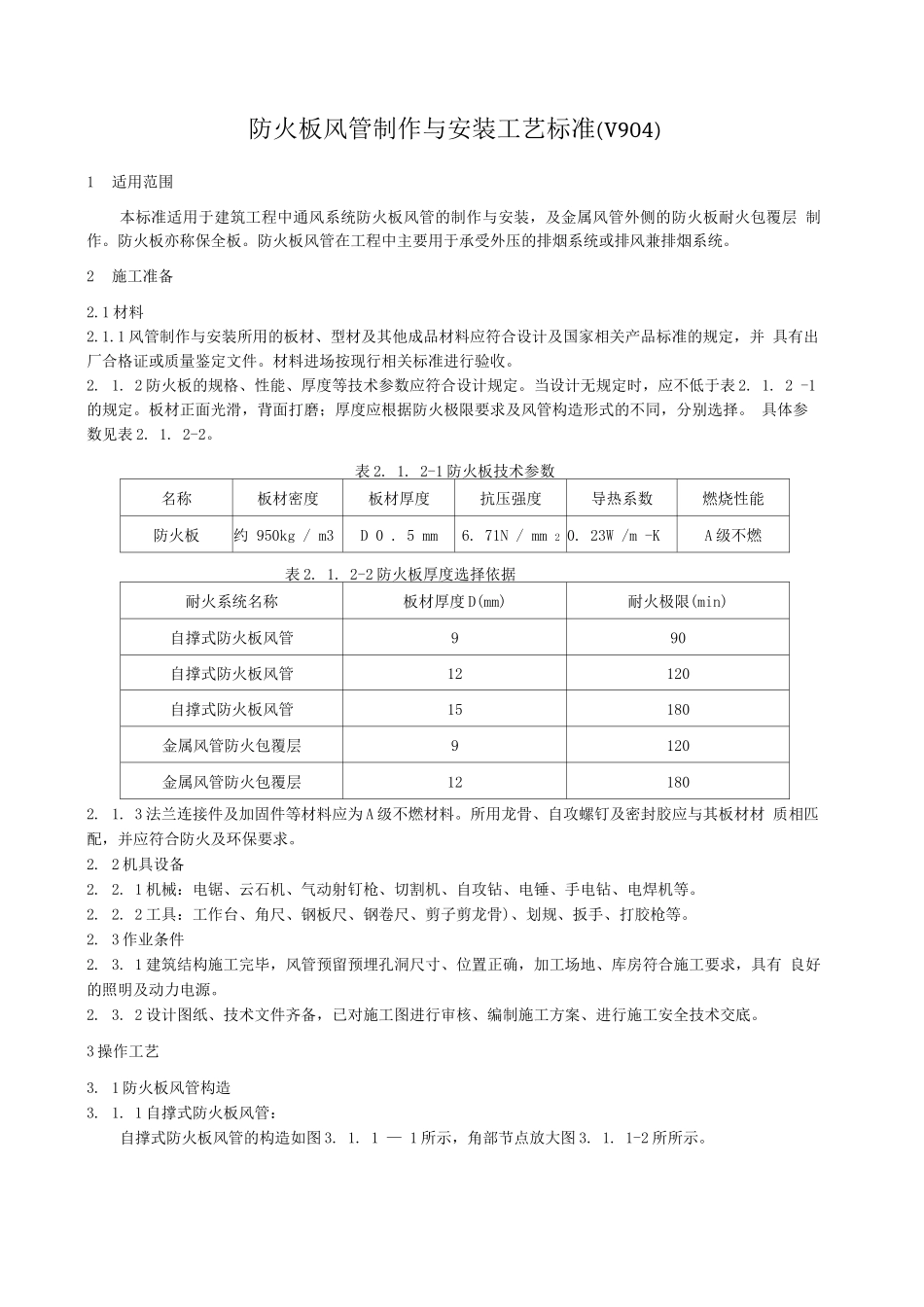

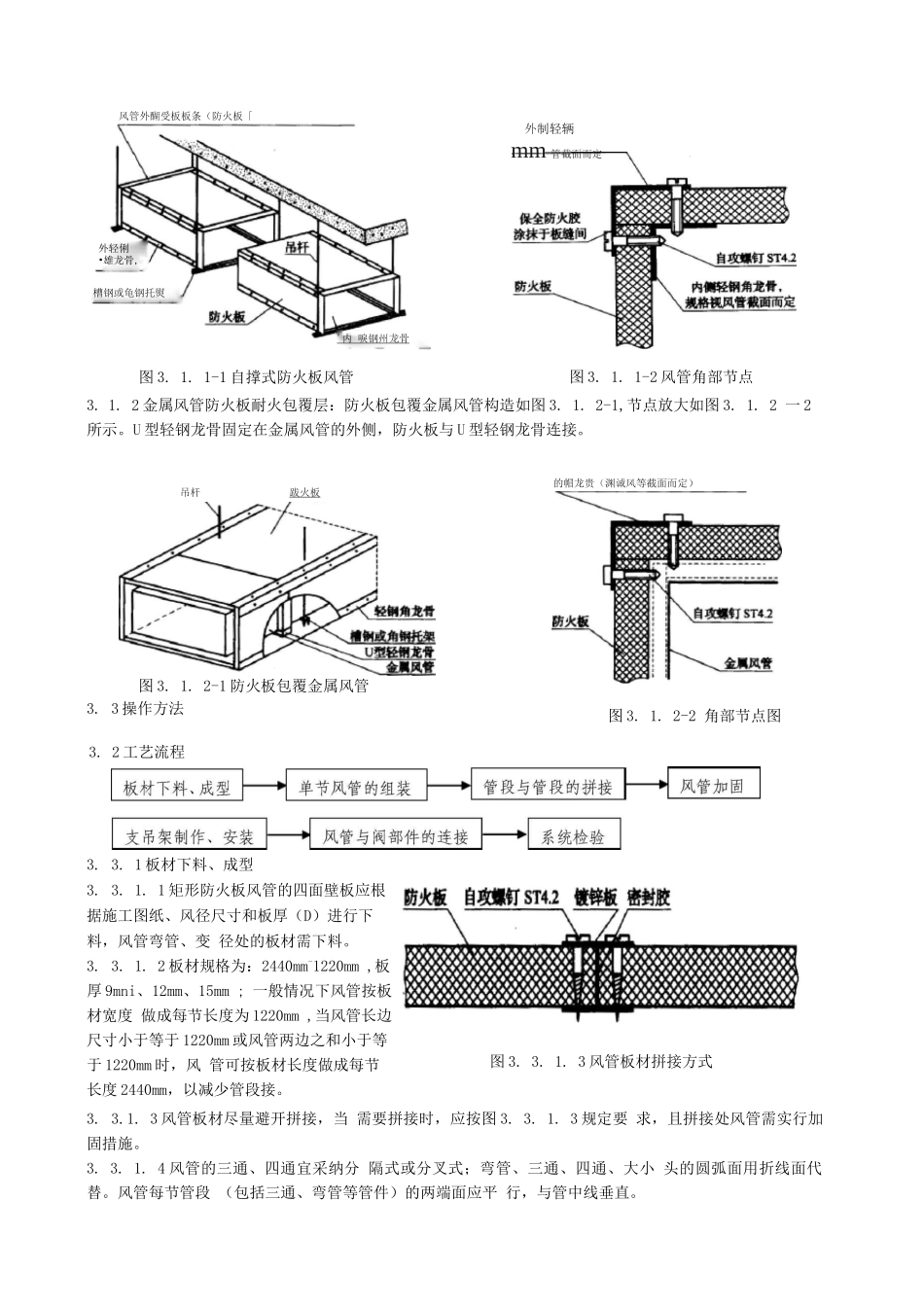

防火板风管制作与安装工艺标准(V904)1适用范围本标准适用于建筑工程中通风系统防火板风管的制作与安装，及金属风管外侧的防火板耐火包覆层 制作。防火板亦称保全板。防火板风管在工程中主要用于承受外压的排烟系统或排风兼排烟系统。2施工准备2.1 材料2.1.1 风管制作与安装所用的板材、型材及其他成品材料应符合设计及国家相关产品标准的规定，并 具有出厂合格证或质量鉴定文件。材料进场按现行相关标准进行验收。2. 1. 2 防火板的规格、性能、厚度等技术参数应符合设计规定。当设计无规定时，应不低于表 2. 1. 2 -1的规定。板材正面光滑，背面打磨；厚度应根据防火极限要求及风管构造形式的不同，分别选择。 具体参数见表 2. 1. 2-2。表 2. 1. 2-1 防火板技术参数名称板材密度板材厚度抗压强度导热系数燃烧性能防火板约 950kg / m3D 0 . 5 mm6. 71N / mm 2 0. 23W /m -KA 级不燃表 2. 1. 2-2 防火板厚度选择依据耐火系统名称板材厚度 D(mm)耐火极限(min)自撑式防火板风管990自撑式防火板风管12120自撑式防火板风管15180金属风管防火包覆层9120金属风管防火包覆层121802. 1. 3 法兰连接件及加固件等材料应为 A 级不燃材料。所用龙骨、自攻螺钉及密封胶应与其板材材 质相匹配，并应符合防火及环保要求。2. 2 机具设备2. 2. 1 机械：电锯、云石机、气动射钉枪、切割机、自攻钻、电锤、手电钻、电焊机等。2. 2. 2 工具：工作台、角尺、钢板尺、钢卷尺、剪子剪龙骨)、划规、扳手、打胶枪等。2. 3 作业条件2. 3. 1 建筑结构施工完毕，风管预留预埋孔洞尺寸、位置正确，加工场地、库房符合施工要求，具有 良好的照明及动力电源。2. 3. 2 设计图纸、技术文件齐备，已对施工图进行审核、编制施工方案、进行施工安全技术交底。3 操作工艺3. 1 防火板风管构造3. 1. 1 自撑式防火板风管：自撑式防火板风管的构造如图 3. 1. 1 — 1 所示，角部节点放大图 3. 1. 1-2 所所示。3. 1. 2 金属风管防火板耐火包覆层：防火板包覆金属风管构造如图 3. 1. 2-1,节点放大如图 3. 1. 2 一 2所示。U 型轻钢龙骨固定在金属风管的外侧，防火板与 U 型轻钢龙骨连接。图 3. 1. 2-1 防火板包覆金属风管3. 3 操作方法3. 3. 1 板材下料、成型3. 3. 1. 1 矩形防火板风管的四面壁板应根据施工图纸、风径尺寸和板厚（D）进行下料，风管弯管、变 径处的板材需下料。3. 3....
