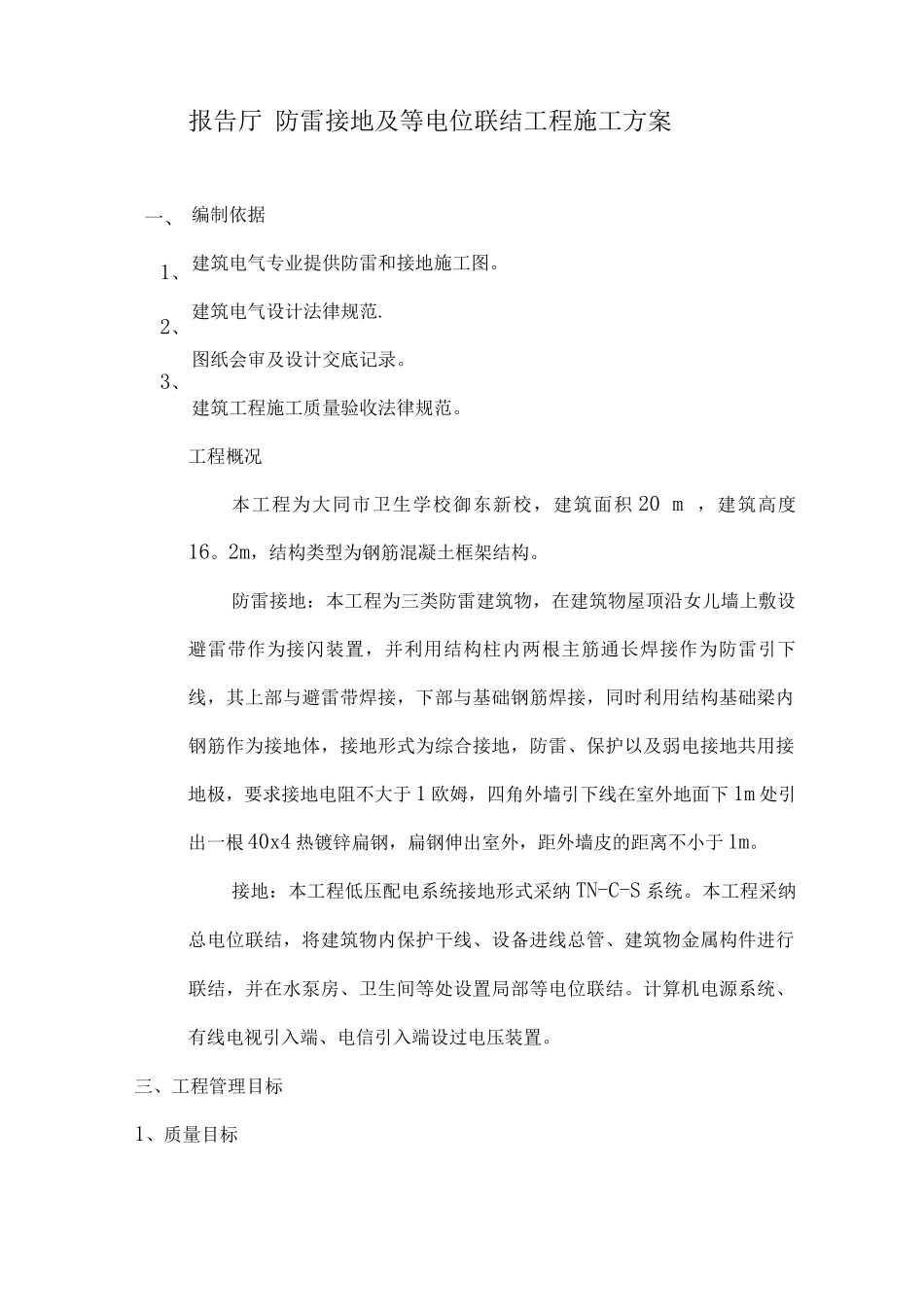

报告厅 防雷接地及等电位联结工程施工方案编制依据建筑电气专业提供防雷和接地施工图。建筑电气设计法律规范.图纸会审及设计交底记录。建筑工程施工质量验收法律规范。工程概况本工程为大同市卫生学校御东新校，建筑面积 20 m ，建筑高度16。2m，结构类型为钢筋混凝土框架结构。防雷接地：本工程为三类防雷建筑物，在建筑物屋顶沿女儿墙上敷设避雷带作为接闪装置，并利用结构柱内两根主筋通长焊接作为防雷引下线，其上部与避雷带焊接，下部与基础钢筋焊接，同时利用结构基础梁内钢筋作为接地体，接地形式为综合接地，防雷、保护以及弱电接地共用接地极，要求接地电阻不大于 1 欧姆，四角外墙引下线在室外地面下 1m 处引出一根 40x4 热镀锌扁钢，扁钢伸出室外，距外墙皮的距离不小于 1m。接地：本工程低压配电系统接地形式采纳 TN-C-S 系统。本工程采纳总电位联结，将建筑物内保护干线、设备进线总管、建筑物金属构件进行联结，并在水泵房、卫生间等处设置局部等电位联结。计算机电源系统、有线电视引入端、电信引入端设过电压装置。三、工程管理目标1、质量目标一、1、2、3、4、认真熟悉图纸，施工过程中对重点、难点部位要有详细合理的施工方案及措施.施工过程中由于施工环境、作业条件可能对施工造成的阻碍或不利因素，应当认真分析、加以克服，确保工程顺利进行，保证工程进度的同时更要保证质量，使工程质量创优。2、工期及进度目标密切配合土建施工，紧跟土建施工进度。根据施工进度要求，及时绘制施工图，并提出加工计划，在确保工程质量的同时，有效合理的安排施工作业，使人员的分配、搭配最合理、最高效，尽可能赢的工期。四、施工准备1、技术准备（1）已做好图纸会审及设计交底（2）根据施工图纸及设计交底编制施工方案，进行技术环境安全交底。（3）组织施工劳务队进行图纸技术交底。2、材料准备（1）25*4、40*4、50*4 热镀锌扁钢、① 12 热镀锌圆钢、等电位箱和电焊条灯应有的质量证明文件和出厂合格证。（2）材料外观质量应符合要求，热镀锌材料外观平整光滑。不允许有裂纹、气泡、脱皮和锈蚀.(3)等电位箱应有出厂合格证，检验报告，箱体无变形，箱内原器件无缺少。3. 机具准备机具电气焊设备手电钻切割机台钻倒链大麻绳工具皮尺钢锯手锤扳手螺丝刀万用表水平仪4、作业条件(1) 材料堆放现场及仓库，材料要分类堆放，不能受潮.(2) 待土建基础钢筋绑扎完毕，再进行密切配合施工，利用柱内主筋引上时，先确定柱内钢筋...
