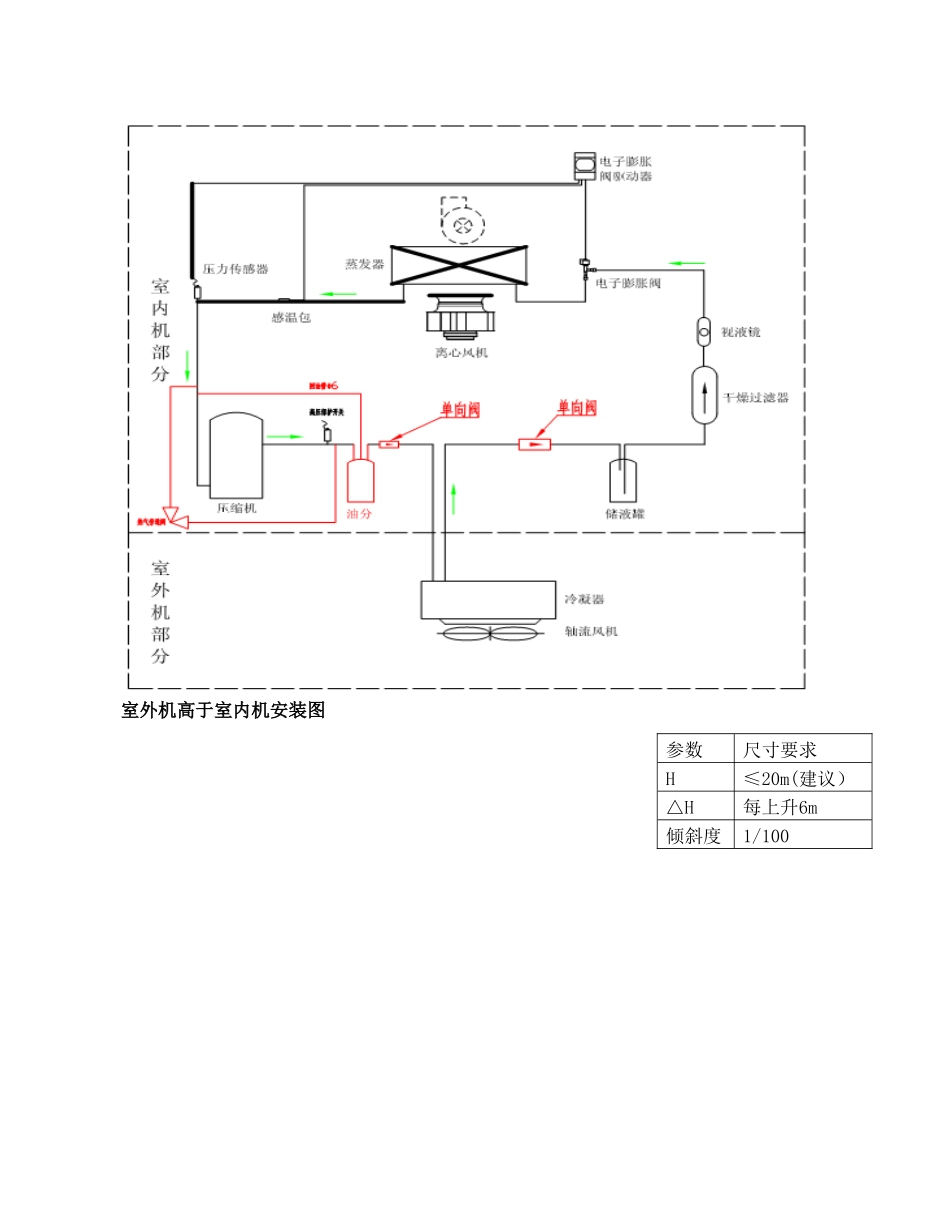

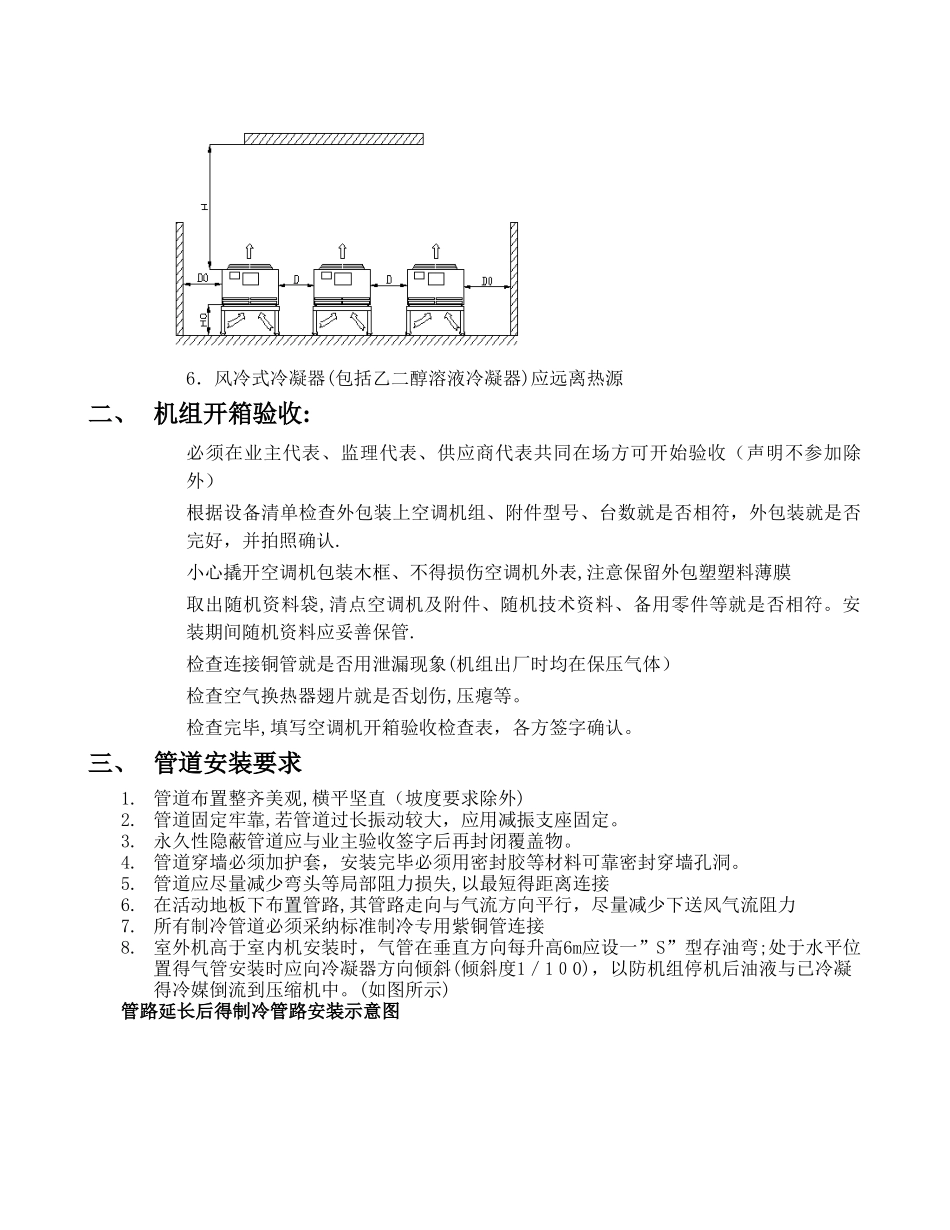

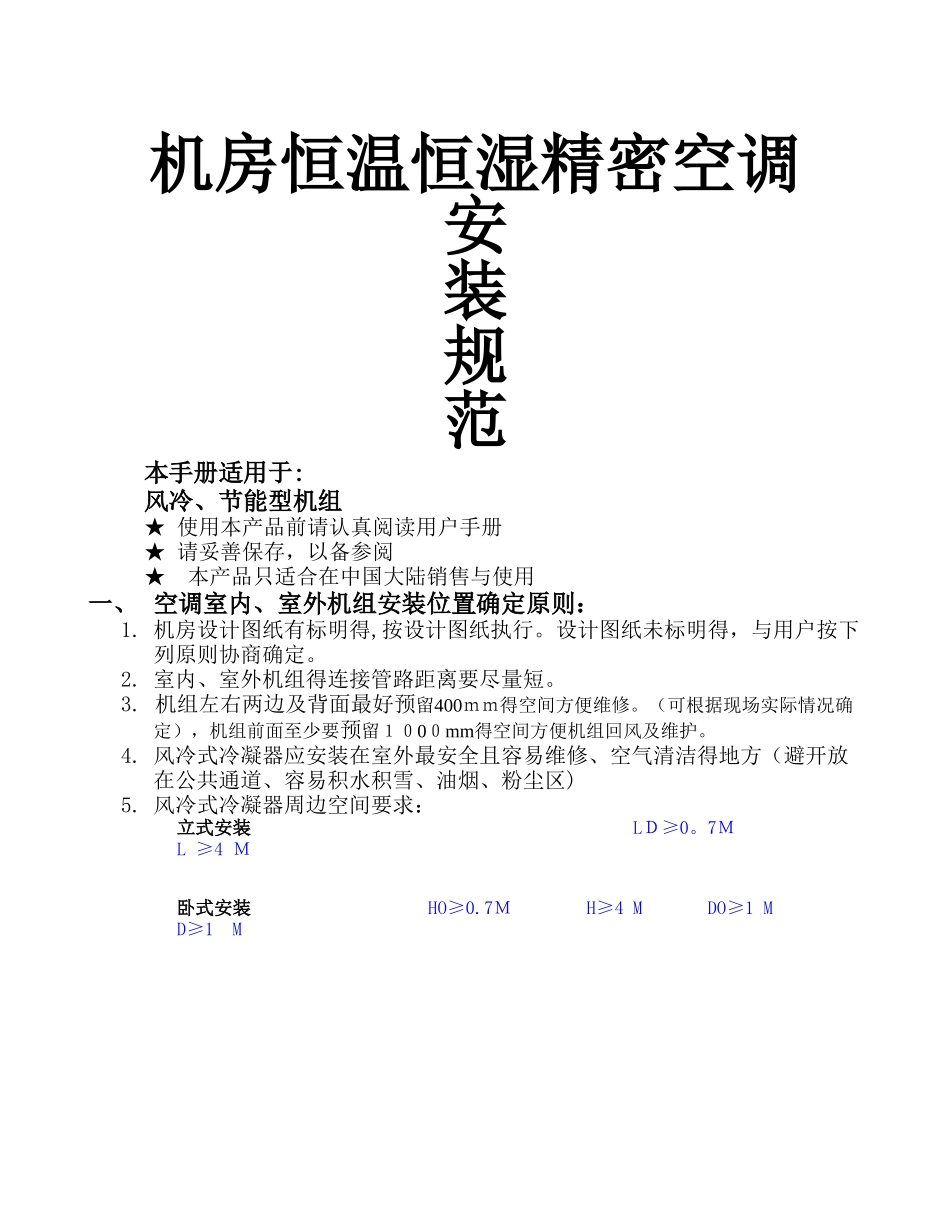

机房恒温恒湿精密空调安装规范本手册适用于:风冷、节能型机组★ 使用本产品前请认真阅读用户手册★ 请妥善保存，以备参阅★ 本产品只适合在中国大陆销售与使用一、 空调室内、室外机组安装位置确定原则：1. 机房设计图纸有标明得,按设计图纸执行。设计图纸未标明得，与用户按下列原则协商确定。2. 室内、室外机组得连接管路距离要尽量短。3. 机组左右两边及背面最好预留400ｍｍ得空间方便维修。（可根据现场实际情况确定），机组前面至少要预留１０0０mm得空间方便机组回风及维护。4. 风冷式冷凝器应安装在室外最安全且容易维修、空气清洁得地方（避开放在公共通道、容易积水积雪、油烟、粉尘区)5. 风冷式冷凝器周边空间要求：立式安装 LＤ≥0。7Ｍ L ≥4 Ｍ卧式安装 HO≥0.7Ｍ H≥4 M DO≥1 M D≥1 M6．风冷式冷凝器(包括乙二醇溶液冷凝器)应远离热源二、 机组开箱验收:必须在业主代表、监理代表、供应商代表共同在场方可开始验收（声明不参加除外）根据设备清单检查外包装上空调机组、附件型号、台数就是否相符，外包装就是否完好，并拍照确认.小心撬开空调机包装木框、不得损伤空调机外表,注意保留外包塑塑料薄膜取出随机资料袋,清点空调机及附件、随机技术资料、备用零件等就是否相符。安装期间随机资料应妥善保管.检查连接铜管就是否用泄漏现象(机组出厂时均在保压气体）检查空气换热器翅片就是否划伤,压瘪等。检查完毕,填写空调机开箱验收检查表，各方签字确认。三、 管道安装要求1. 管道布置整齐美观,横平坚直（坡度要求除外)2. 管道固定牢靠,若管道过长振动较大，应用减振支座固定。3. 永久性隐蔽管道应与业主验收签字后再封闭覆盖物。4. 管道穿墙必须加护套，安装完毕必须用密封胶等材料可靠密封穿墙孔洞。5. 管道应尽量减少弯头等局部阻力损失,以最短得距离连接6. 在活动地板下布置管路,其管路走向与气流方向平行，尽量减少下送风气流阻力7. 所有制冷管道必须采纳标准制冷专用紫铜管连接8. 室外机高于室内机安装时，气管在垂直方向每升高6m应设一”S”型存油弯;处于水平位置得气管安装时应向冷凝器方向倾斜(倾斜度1／1０0)，以防机组停机后油液与已冷凝得冷媒倒流到压缩机中。(如图所示)管路延长后得制冷管路安装示意图室外机高于室内机安装图参数尺寸要求H≤20m(建议）△H每上升6m倾斜度1/100室外机低于室内机安装图1．制冷剂管道均用铜管焊接,铜管焊接前气瓶、焊枪、减压阀、气管安全检查。2．管径：一...
