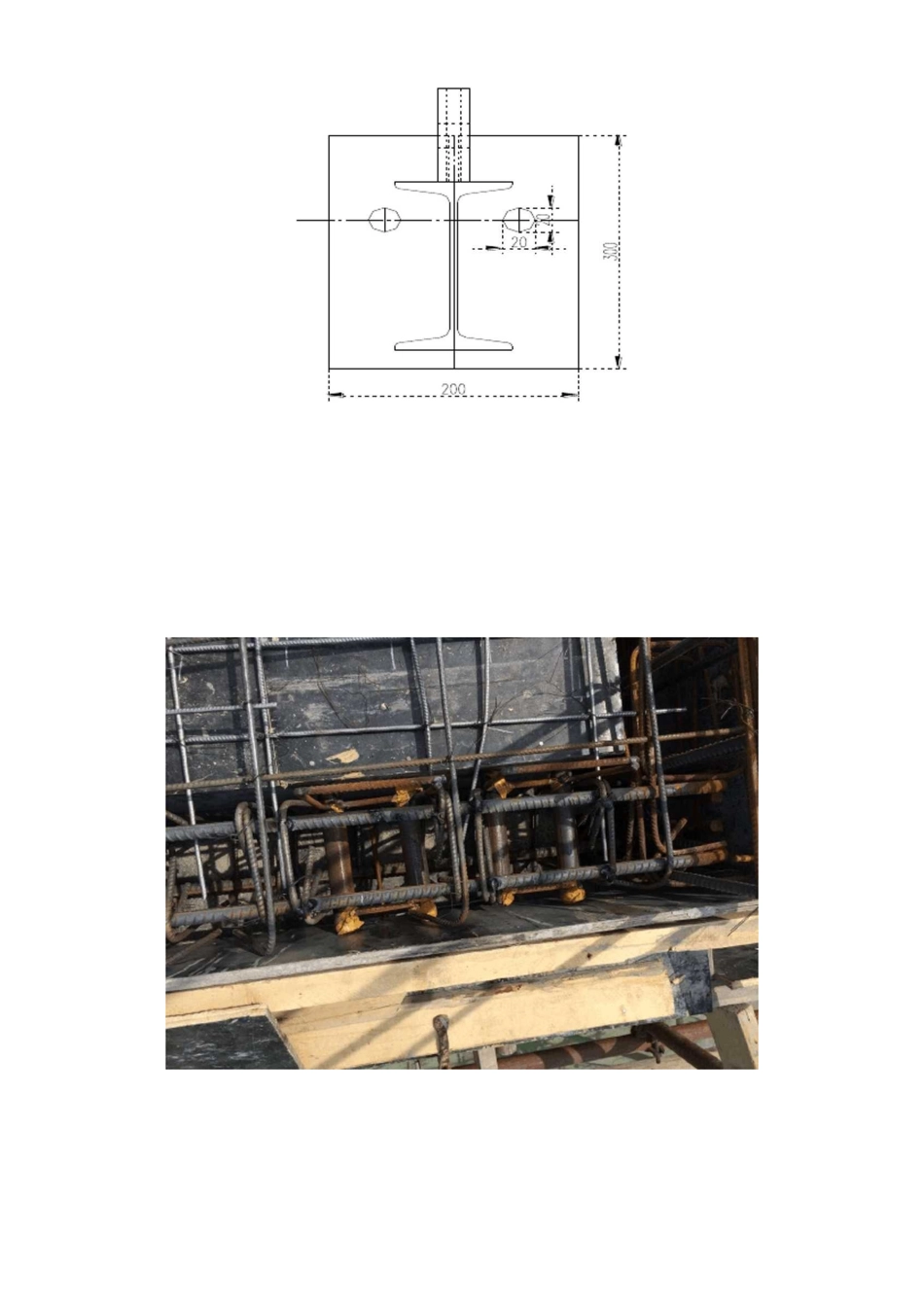

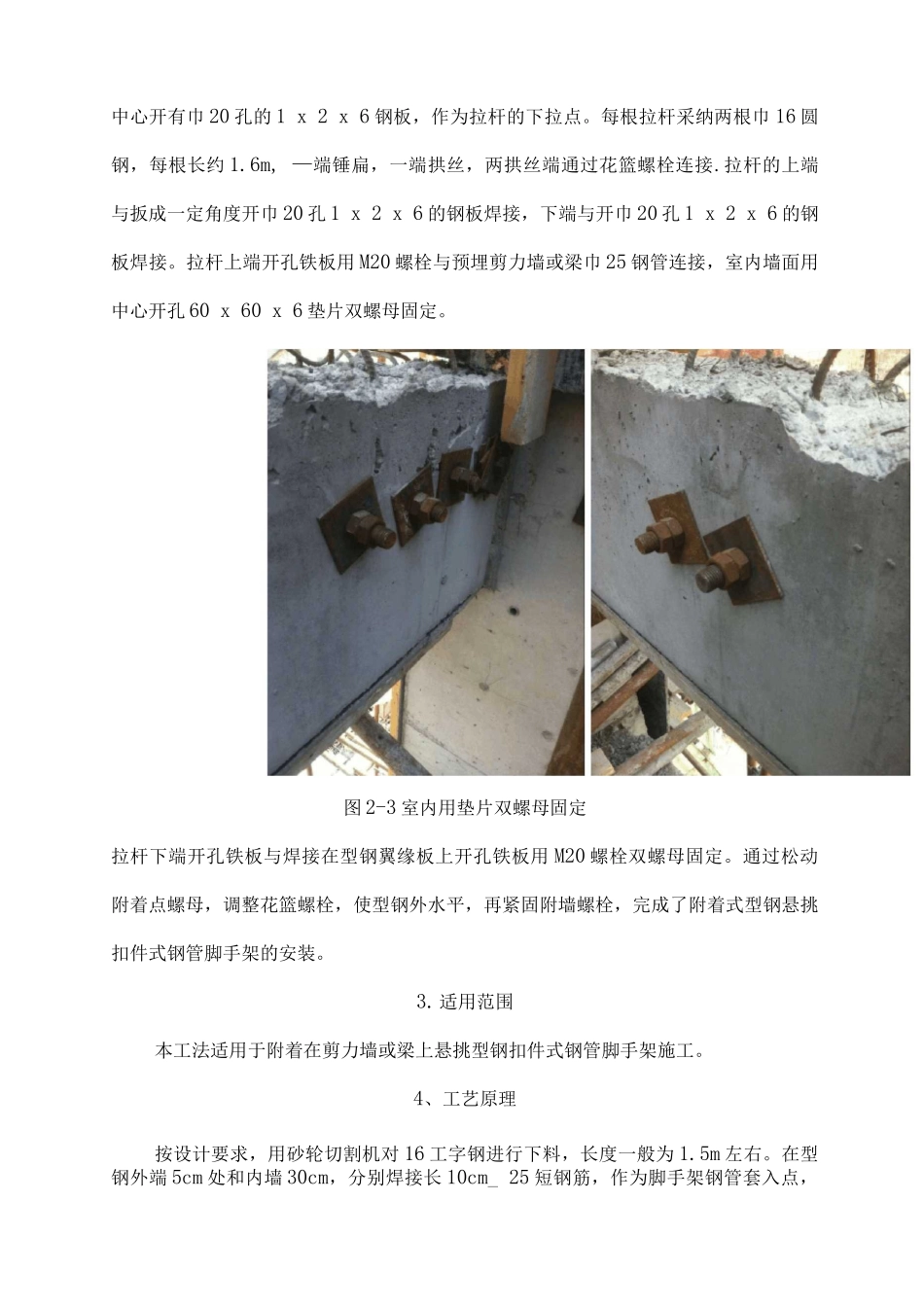

附着式型钢悬挑扣件式钢管脚手架施工工法1.工程概况，锚固点采纳预埋 U 型钢筋，并在型钢上表面进行搭接焊。本工法对传统预埋 U型钢筋锚固做法进行了创新，在悬挑型钢顶端焊接预先开 2 个孔的钢板，通过在剪力墙或梁上，预埋钢管套管，模板拆除后，将型钢端焊有开孔钢板与预埋在混凝土中钢管用双螺母固定，附着在外墙或梁上。型钢用量大幅度减少，节约材料；减少现场 U型钢筋焊接量和切割量，有利于节约人工和环境保护；楼层内无需搁置型钢，有利于现场垃圾清理和文明施工；具有明显的经济效益和社会效益，应用前景宽阔。2 工法特点本工法特点：根据《附着式型钢悬挑扣件式钢管脚手架专项施工方案》，对 16工字钢进行下料，分别在离型钢内端 30cm、外端 5cm 处，在 16 工字钢翼缘面上焊接长 10cm 的—25 短钢筋，作为固定钢管之用。将 12mm 厚钢板用氧炔焰割成 3 x 2 附着钢板，用台钻将附着钢板按设计位置对称开出 2 巾 20 孔，把开有 2 巾 20 孔的附着钢板焊接于 16 工字型钢靠墙一端（图 2-1 ）。中心开有巾 20 孔的 1 x 2 x 6 钢板，作为拉杆的下拉点。每根拉杆采纳两根巾 16 圆钢，每根长约 1.6m, —端锤扁，一端拱丝，两拱丝端通过花篮螺栓连接.拉杆的上端与扳成一定角度开巾 20 孔 1 x 2 x 6 的钢板焊接，下端与开巾 20 孔 1 x 2 x 6 的钢板焊接。拉杆上端开孔铁板用 M20 螺栓与预埋剪力墙或梁巾 25 钢管连接，室内墙面用中心开孔 60 x 60 x 6 垫片双螺母固定。图 2-3 室内用垫片双螺母固定拉杆下端开孔铁板与焊接在型钢翼缘板上开孔铁板用 M20 螺栓双螺母固定。通过松动附着点螺母，调整花篮螺栓，使型钢外水平，再紧固附墙螺栓，完成了附着式型钢悬挑扣件式钢管脚手架的安装。3.适用范围本工法适用于附着在剪力墙或梁上悬挑型钢扣件式钢管脚手架施工。4、工艺原理按设计要求，用砂轮切割机对 16 工字钢进行下料，长度一般为 1.5m 左右。在型钢外端 5cm 处和内墙 30cm，分别焊接长 10cm_ 25 短钢筋，作为脚手架钢管套入点，以防钢管滑移。用氧炔焰割成 3 x 2 x 12 的附着钢板，利用台钻按设计位置开出 2 巾20 螺栓孔，将开孔附着钢板焊于型钢顶端部。在型钢的另一端，离端部 10cm 处，垂直于型钢翼缘上表面焊接中心开有巾 20 孔 1 x 2 x 6 的钢板。在剪力墙或梁上按设计位置预埋 2 巾 25 钢管，长度为墙厚或梁宽，点焊于分...
