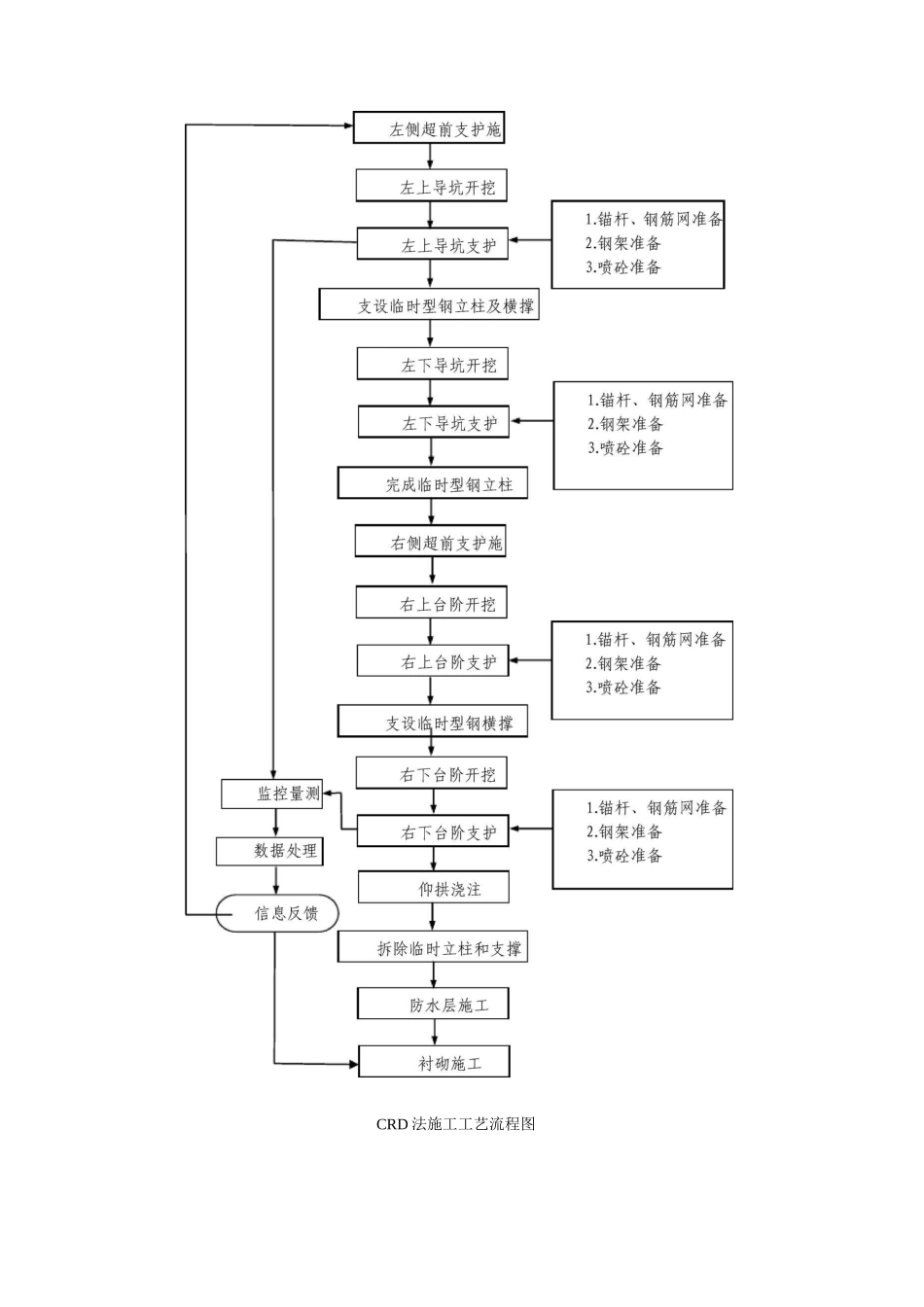

TCRD 法璇工工艺CRD 法施工工艺流程见下图
CRD 法施工工艺流程图2

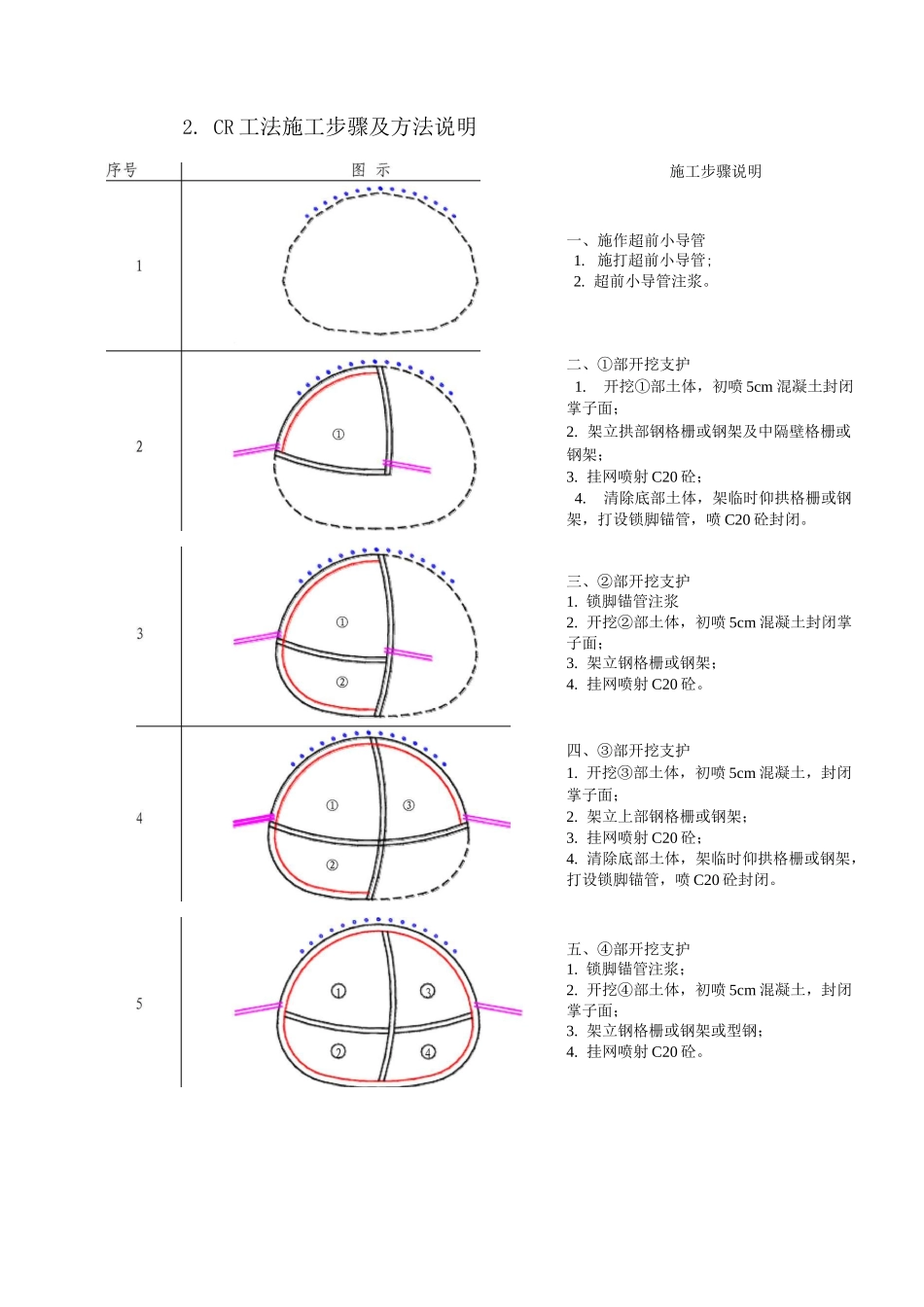

CR 工法施工步骤及方法说明一、施作超前小导管1
施打超前小导管;2
超前小导管注浆
二、①部开挖支护1
开挖①部土体，初喷 5cm 混凝土封闭 掌子面；2
架立拱部钢格栅或钢架及中隔壁格栅或 钢架；3
挂网喷射 C20 砼；4
清除底部土体，架临时仰拱格栅或钢 架，打设锁脚锚管，喷 C20 砼封闭
三、②部开挖支护1
锁脚锚管注浆2
开挖②部土体，初喷 5cm 混凝土封闭掌子面；3
架立钢格栅或钢架；4
挂网喷射 C20 砼
四、③部开挖支护1
开挖③部土体，初喷 5cm 混凝土，封闭 掌子面；2
架立上部钢格栅或钢架；3
挂网喷射 C20 砼；4
清除底部土体，架临时仰拱格栅或钢架， 打设锁脚锚管，喷 C20 砼封闭
五、④部开挖支护1
锁脚锚管注浆；2
开挖④部土体，初喷 5cm 混凝土，封闭掌子面；3
架立钢格栅或钢架或型钢；4
挂网喷射 C20 砼
施工步骤说明
