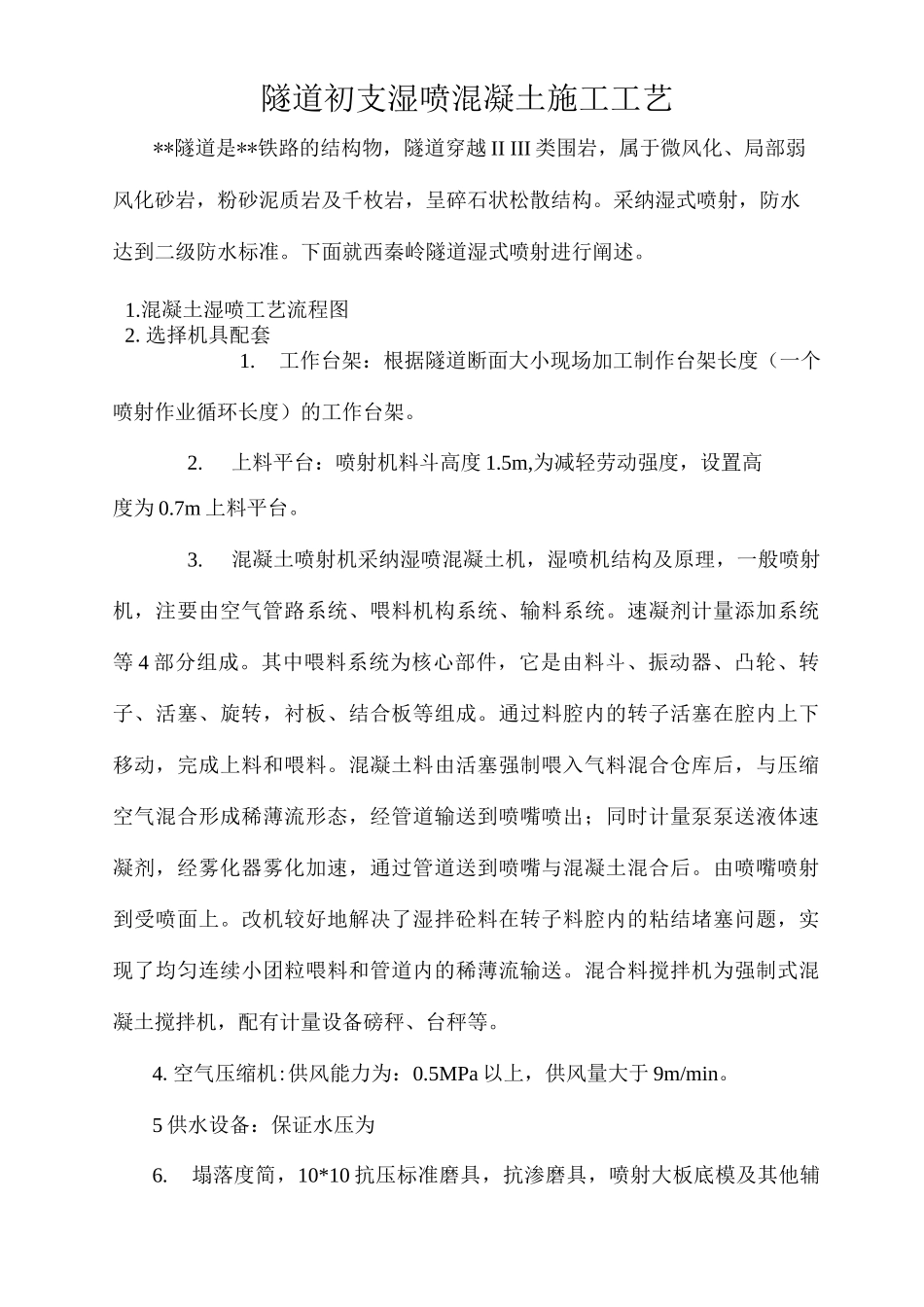

隧道初支湿喷混凝土施工工艺

隧道初支湿喷混凝土施工工艺**隧道是**铁路的结构物，隧道穿越 II III 类围岩，属于微风化、局部弱风化砂岩，粉砂泥质岩及千枚岩，呈碎石状松散结构。采纳湿式喷射，防水达到二级防水标准。下面就西秦岭隧道湿式喷射进行阐述。1.混凝土湿喷工艺流程图2.选择机具配套1.工作台架：根据隧道断面大小现场加工制作台架长度（一个喷射作业循环长度）的工作台架。2.上料平台：喷射机料斗高度 1.5m,为减轻劳动强度，设置高度为 0.7m 上料平台。3.混凝土喷射机采纳湿喷混凝土机，湿喷机结构及原理，一般喷射机，注要由空气管路系统、喂料机构系统、输料系统。速凝剂计量添加系统等 4 部分组成。其中喂料系统为核心部件，它是由料斗、振动器、凸轮、转子、活塞、旋转，衬板、结合板等组成。通过料腔内的转子活塞在腔内上下移动，完成上料和喂料。混凝土料由活塞强制喂入气料混合仓库后，与压缩空气混合形成稀薄流形态，经管道输送到喷嘴喷出；同时计量泵泵送液体速凝剂，经雾化器雾化加速，通过管道送到喷嘴与混凝土混合后。由喷嘴喷射到受喷面上。改机较好地解决了湿拌砼料在转子料腔内的粘结堵塞问题，实现了均匀连续小团粒喂料和管道内的稀薄流输送。混合料搅拌机为强制式混凝土搅拌机，配有计量设备磅秤、台秤等。4.空气压缩机:供风能力为：0.5MPa 以上，供风量大于 9m/min。5 供水设备：保证水压为6.塌落度简，10*10 抗压标准磨具，抗渗磨具，喷射大板底模及其他辅助工具。3、材料选择与混凝土配比1. 使用材料：水泥为 P.0425 普通硅酸盐水泥。砂，细度模数 2.59。粗骨料，515mm 连续级配碎石。水为饮用水。外加剂为速凝剂，防水剂。排水盲管。2.配合比的拟定根据湿喷机的技术要求，以素混凝土配合比为基准配合比，分别对掺入不同外加剂进行试配，掺入外加剂的配合比均应满足 C20 强度标准。3、根据现场的地质调查，对配合比分别掺入速凝剂进行试验，为保证质量，对局部渗水或滴水较大的岩面，改变配合比，仅用细骨料不用粗骨料，添 6%速凝剂，先喷 2cm 厚再按正常配合比喷射。4、械操作要求：开机前操作者应作好以下几方面：1. 检查所用材料情况，材质满足上述要求方可使用。2. 检查料斗有无异物、速凝剂液面高度，调节计量泵，使速凝剂添加比例符合混凝土配合比设计要求。3. 检查压力控制器的动作压力，是否与输送距离等有关参数相适应。一般设定值的选择大于工作风压4. 接管。防止混凝土管出现急拐弯和憋劲现象。5. 检查...
