隧道洞身衬砌施工方案

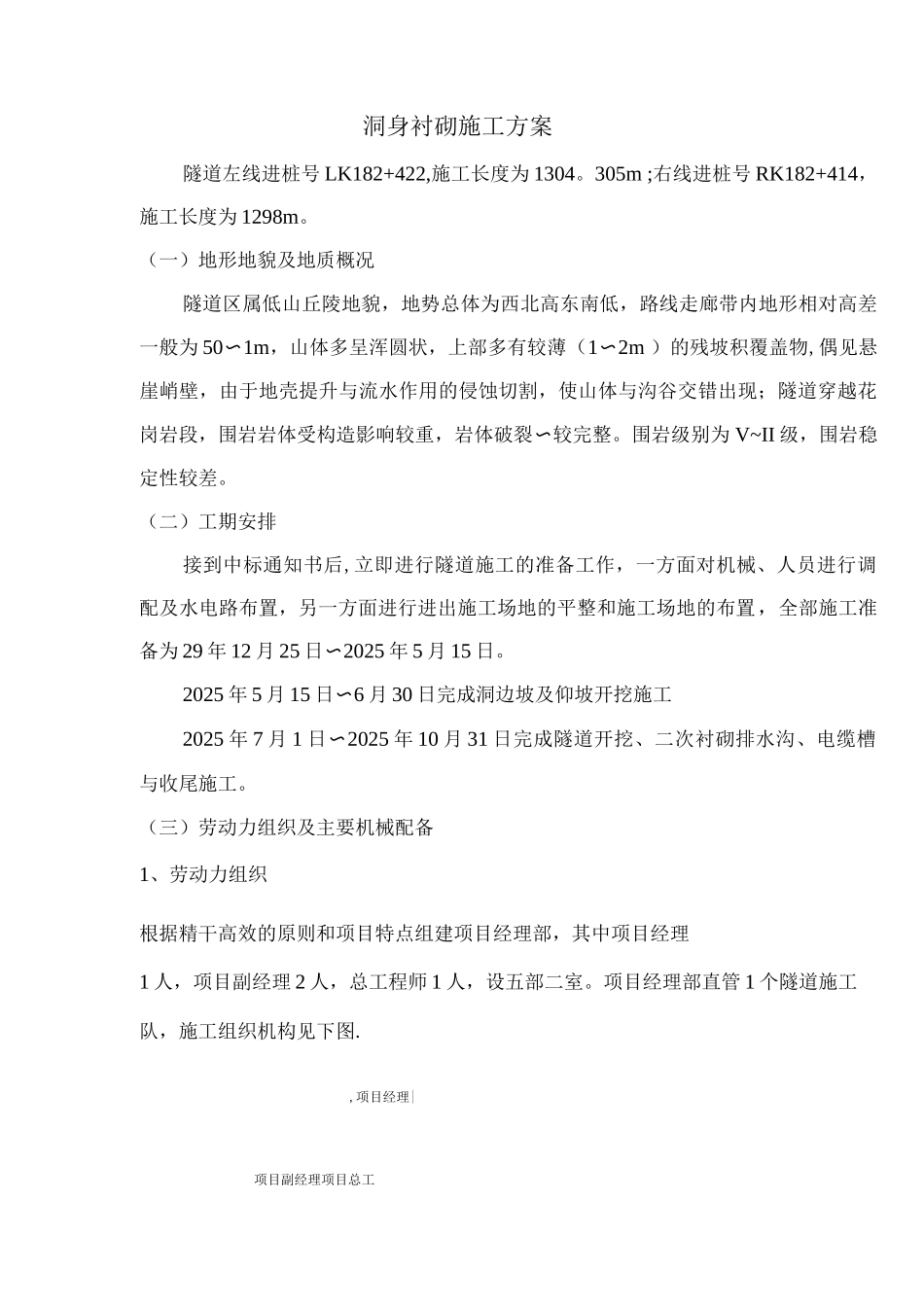

洞身衬砌施工方案隧道左线进桩号 LK182+422,施工长度为 1304。305m ;右线进桩号 RK182+414，施工长度为 1298m。（一）地形地貌及地质概况隧道区属低山丘陵地貌，地势总体为西北高东南低，路线走廊带内地形相对高差一般为 50〜1m，山体多呈浑圆状，上部多有较薄（1〜2m ）的残坡积覆盖物,偶见悬崖峭壁，由于地壳提升与流水作用的侵蚀切割，使山体与沟谷交错出现；隧道穿越花岗岩段，围岩岩体受构造影响较重，岩体破裂较完整。围岩级别为〜V~II 级，围岩稳定性较差。（二）工期安排接到中标通知书后,立即进行隧道施工的准备工作，一方面对机械、人员进行调配及水电路布置，另一方面进行进出施工场地的平整和施工场地的布置，全部施工准备为 29 年 12 月 25 日〜2025 年 5 月 15 日。2025 年 5 月 15 日〜6 月 30 日完成洞边坡及仰坡开挖施工2025 年 7 月 1 日〜2025 年 10 月 31 日完成隧道开挖、二次衬砌排水沟、电缆槽与收尾施工。（三）劳动力组织及主要机械配备1、劳动力组织根据精干高效的原则和项目特点组建项目经理部，其中项目经理1 人，项目副经理 2 人，总工程师 1 人，设五部二室。项目经理部直管 1 个隧道施工队，施工组织机构见下图.,项目经理|项目副经理项目总工隧道队机械设备一览表序号机械设备名 称规格型号投入数量（台）技术状况投入现场施工的日期1装载机XG953 IIIc2 台全新已上场2挖掘机CLG225c1 台全新已上场3空压机4L20/88 台优良已上场4风钻YT28/YT29 型30 台/10 台全新已上场5电焊机BX1 —5/BX1-315 型5 台全新已上场6灰浆机HJB35A2 台全新已上场7湿喷机ZSP- II4 台全新已上场9柴油发电机220 千瓦1 台优良已上场10出碴车双桥 25T3 台全新已上场11风钻潜孔钻2 台全新已上场12拌合站JS7501 座全新已上场13输送泵2 台优良已上场3、隧道施工人员安排计划见下表:序号班组人数（人）任务范围1开挖掘进42全隧围岩钻爆2出碴运输12钻爆后洞碴装车运输3初期支护28运输、安装钢支撑、装锚杆挂网、喷砼4二次衬砌26仰拱、拱墙模筑砼浇筑、衬砌钢筋安装、防水板、排水管埋设及预埋件5机械队15装载机、空压机、挖掘机、后勤车辆、电焊、施工用电等运行管理6勤杂机动班7零杂事务、文明施工场地环境卫生、协调其他班组施工7拌合站16砼拌合、运输、机械维护8钢材加工班9型钢架、格栅拱架加工9路面砼浇筑25浇筑路面砼、两侧沟槽10后勤管理13文明施工管理、技术管理、各班组...
