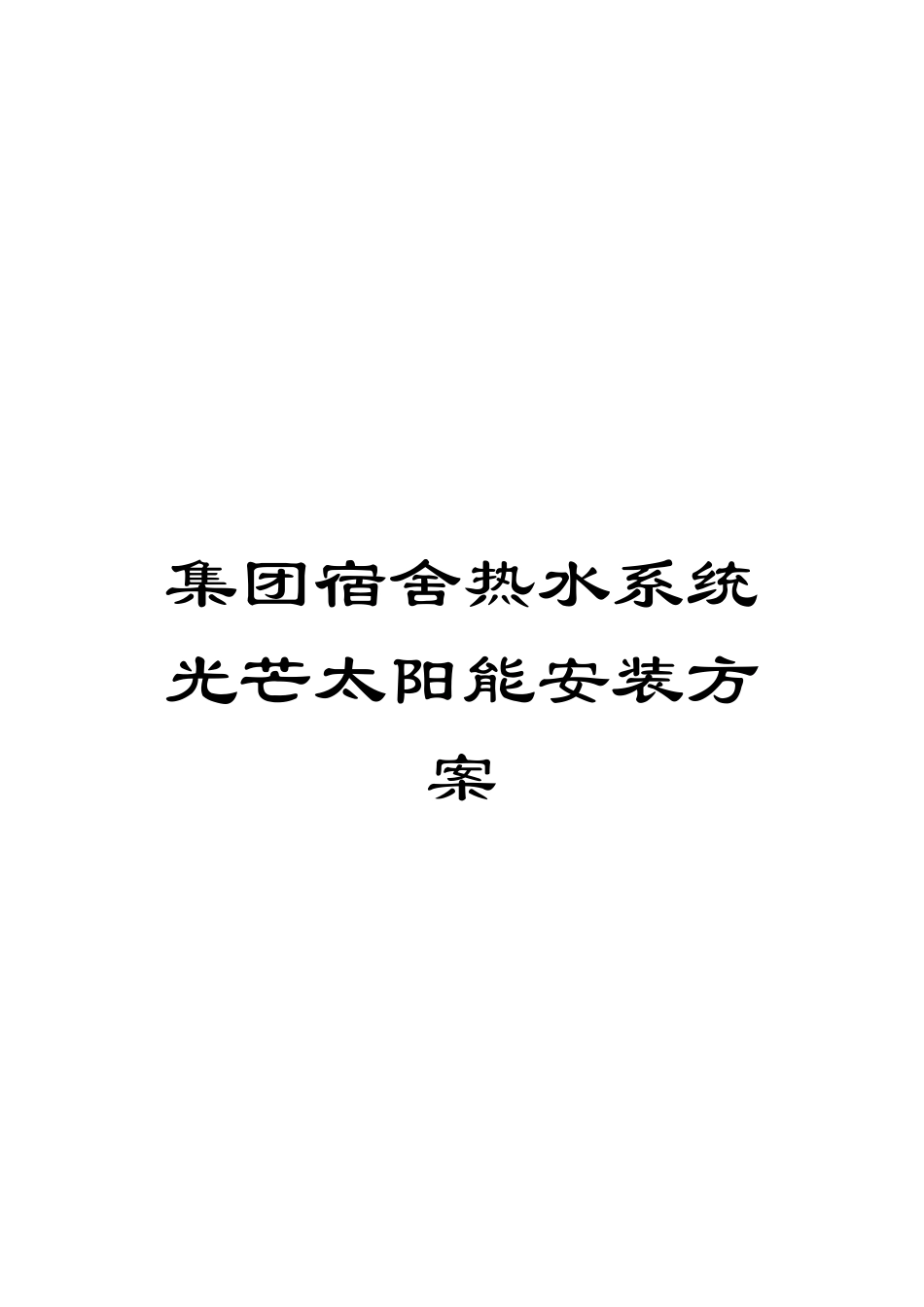

集团宿舍热水系统光芒太阳能安装方案模板

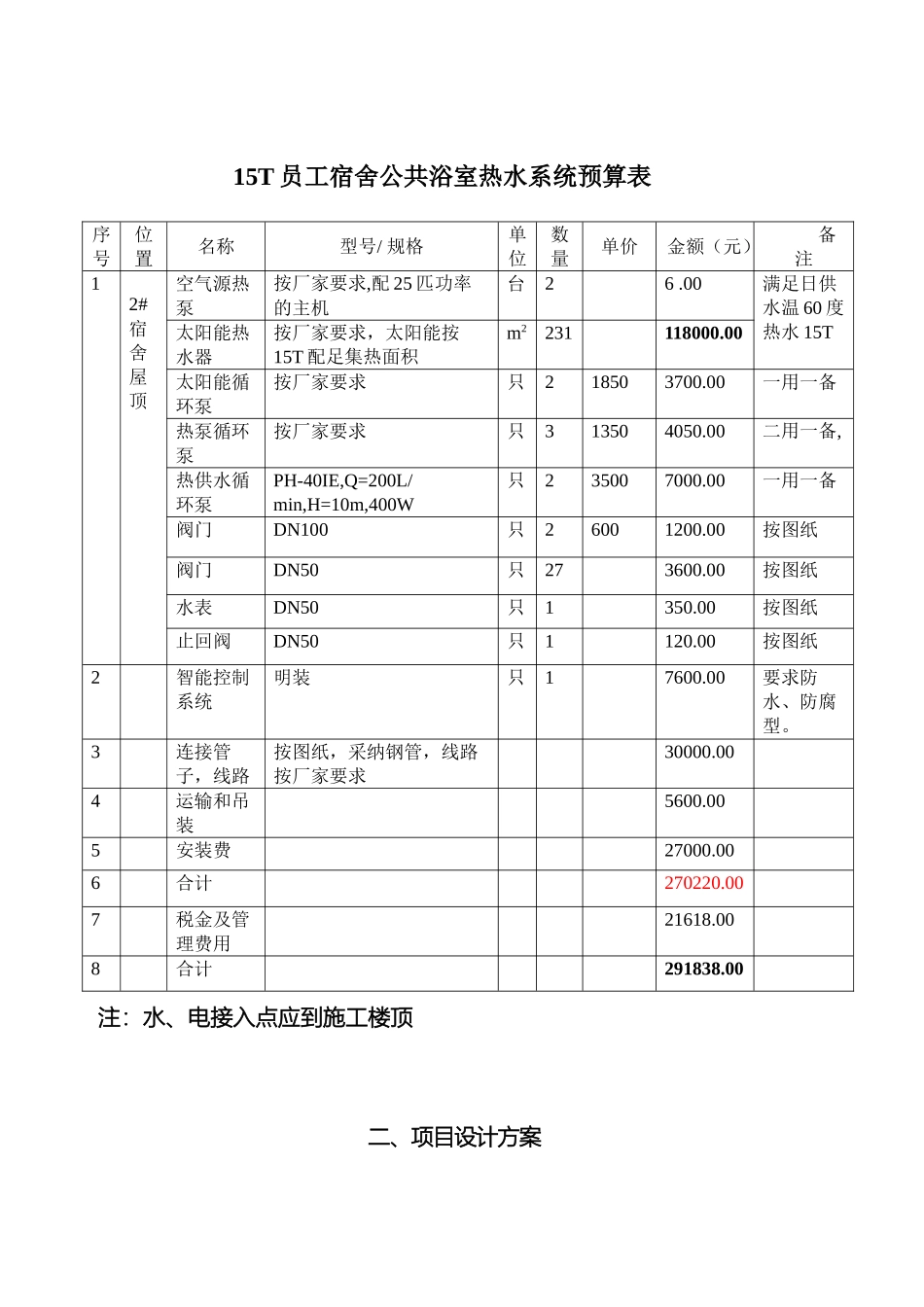

集团宿舍热水系统光芒太阳能安装方案正本太阳能热水系统采购及安装施工投标文件投 标 人： 授 权 代 表： 日 期： 15T 员工宿舍公共浴室热水系统预算表序号位置名称型号/ 规格单位数量单价金额（元）备注12#宿舍屋顶空气源热泵按厂家要求,配 25 匹功率的主机台26 .00满足日供水温 60 度热水 15T太阳能热水器按厂家要求，太阳能按15T 配足集热面积m2231 118000.00太阳能循环泵按厂家要求只218503700.00一用一备热泵循环泵按厂家要求只313504050.00二用一备,热供水循环泵PH-40IE,Q=200L/min,H=10m,400W只235007000.00一用一备阀门DN100只26001200.00按图纸阀门DN50只273600.00按图纸水表DN50只1350.00按图纸止回阀DN50只1120.00按图纸2智能控制系统明装只17600.00要求防水、防腐型。3连接管子，线路按图纸，采纳钢管，线路按厂家要求30000.004运输和吊装5600.005安装费27000.006合计270220.007税金及管理费用21618.008合计291838.00注：水、电接入点应到施工楼顶二、项目设计方案（一）、项目名称此项目为**集团**宿舍食堂屋面太阳能、空气能热水系统工程（二）、要求15T/60℃1、设计资料 1.1 热水：根据《民用建筑太阳能热水系统应用技术法律规范》等规定，每人每天用水量根据 60L 计算，用水设计 15T/每天； 1.2 太阳能热水标准：与余姚宿舍食堂日产 60℃左右热水 15T； 1.3 热水供应方式：全天候 24 小时提供热水。 1.4 冷水计算温度：15℃。1.5 位于北纬 32°30′，春秋分日正午 12 时太阳高度角为 57°30′，冬 至 日 正 午 12 时 太 阳 高 度 角 为 34°04′ 。 年 平 均 日 太 阳 辐 照 量 为13026MJ/M2。（参照苏 J28- 太阳能热水系统与建筑一体化设计标准图集 第 60 页）太阳能系统集热效率根据 50%，则集热面积计算如下：1）、太阳能集热系统集热管的选择：￠58×1800 真空管；2）、最大日用热水量的确定： 每栋宿舍楼用水 Qrd = 0L 3）、太阳能集热器面积 AAs= Qrd C (Tr -TL)f /JTη(1-ηL)As—集热器总面积（m2）Qrd—日均用水量（K g）C—水的定压比热容（4.187KJ/ K g.℃）Tr—贮水箱内设计温度（℃）TL—冷水温度（取 15℃）f—太阳能保证率（45%）η—集热器平均热效率（50%）ηL—贮水箱和管道热损失率（0.25）JT—当地集热器采光面上的年均日太阳辐照量（13026KJ/ m2）As= Qrd C (Tr -TL)f /JTη(1-ηL)=15000×4.187× （ 55 －...
