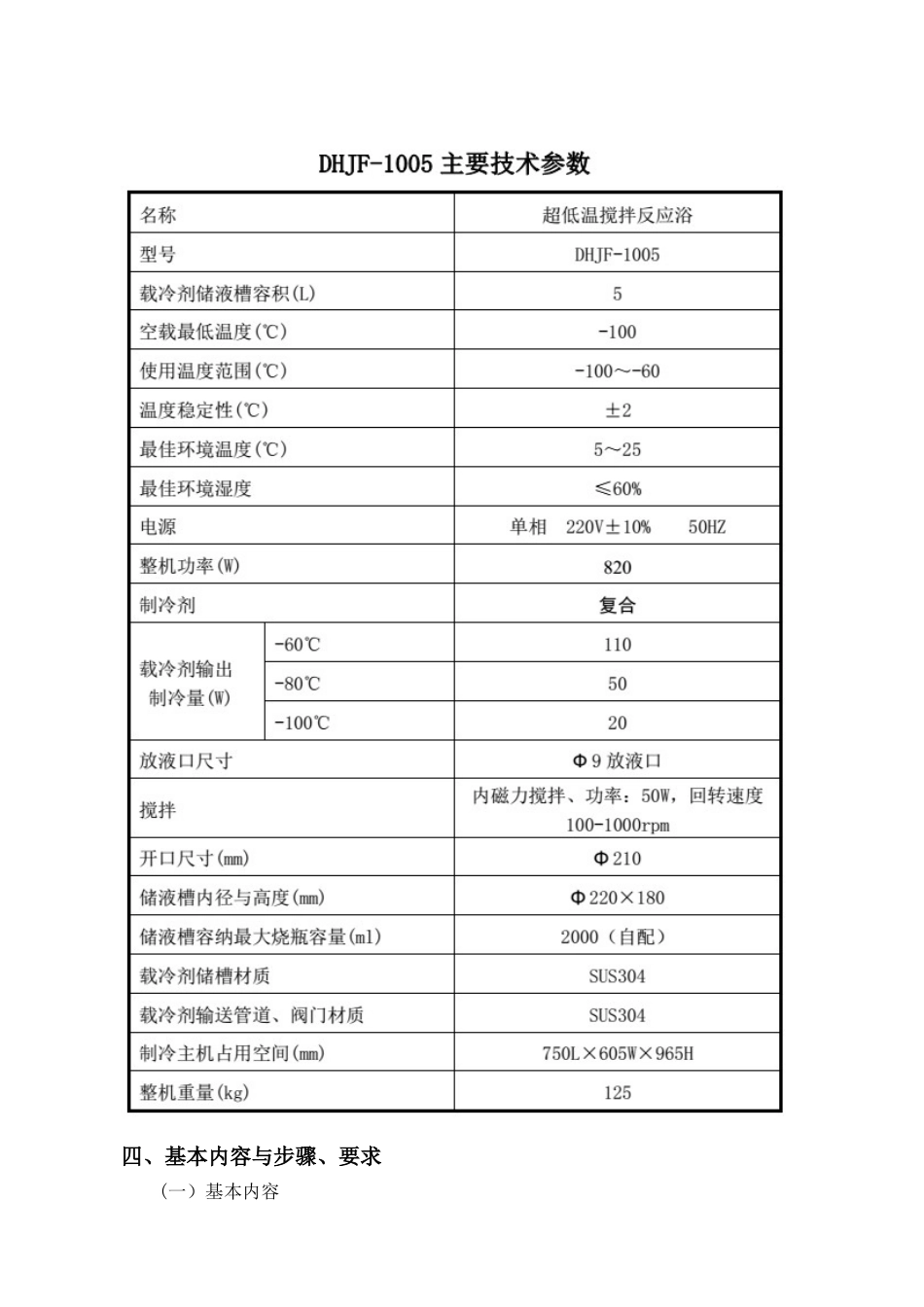

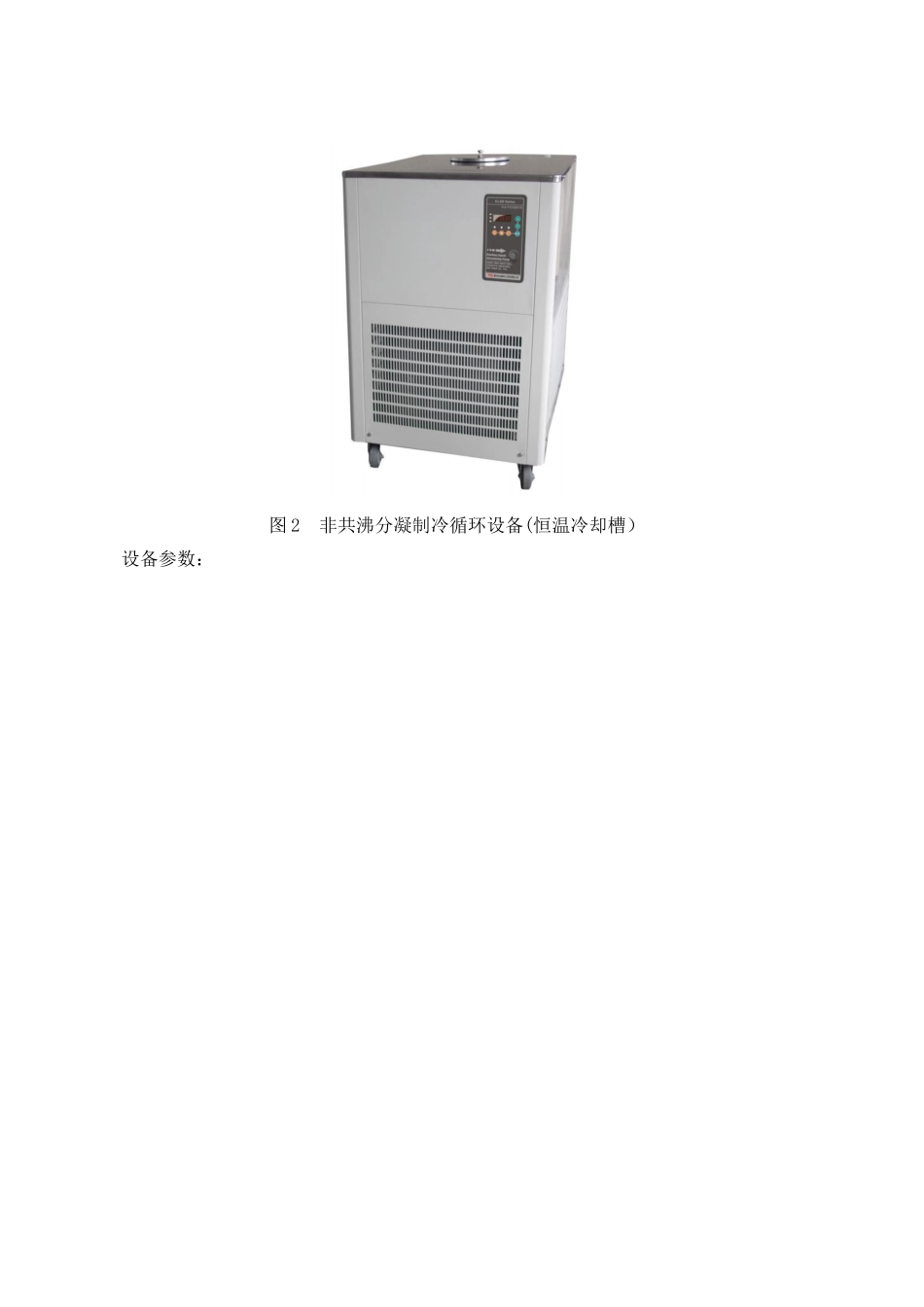

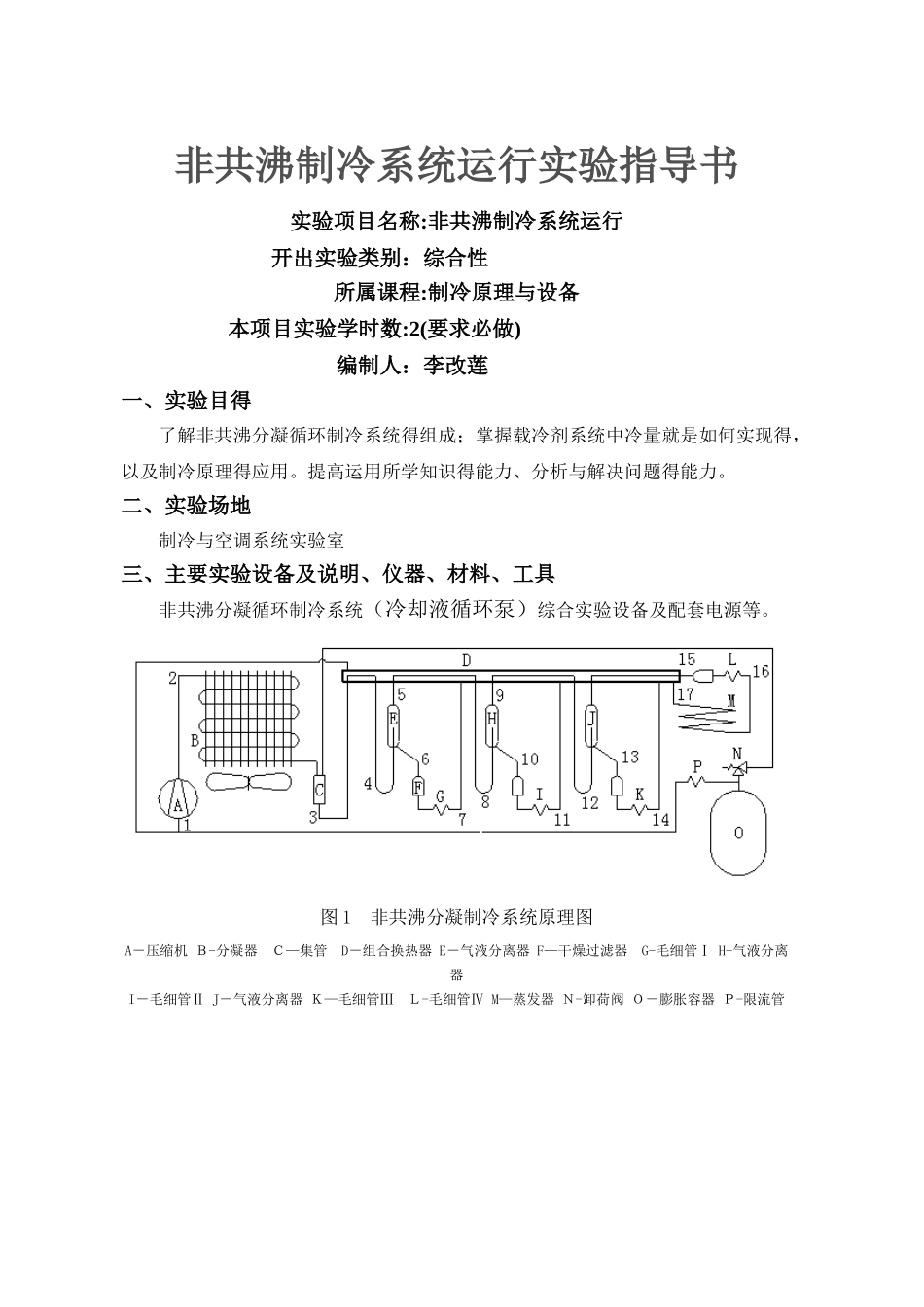

非共沸制冷系统运行实验指导书实验项目名称:非共沸制冷系统运行开出实验类别：综合性所属课程:制冷原理与设备本项目实验学时数:2(要求必做)编制人：李改莲一、实验目得了解非共沸分凝循环制冷系统得组成；掌握载冷剂系统中冷量就是如何实现得，以及制冷原理得应用。提高运用所学知识得能力、分析与解决问题得能力。二、实验场地制冷与空调系统实验室三、主要实验设备及说明、仪器、材料、工具非共沸分凝循环制冷系统（冷却液循环泵）综合实验设备及配套电源等。图 1 非共沸分凝制冷系统原理图A－压缩机 Ｂ-分凝器 Ｃ—集管 D－组合换热器 E－气液分离器 F—干燥过滤器 G-毛细管Ⅰ H-气液分离器I－毛细管Ⅱ J－气液分离器 Ｋ—毛细管Ⅲ Ｌ-毛细管Ⅳ M—蒸发器 Ｎ-卸荷阀 Ｏ－膨胀容器 Ｐ-限流管图 2 非共沸分凝制冷循环设备(恒温冷却槽）设备参数：四、基本内容与步骤、要求(一）基本内容1、实验开始之前，熟悉实验装置各个部分,测试仪表装置及要调节得部件，做好其它准备工作。认真研读实验装置图，了解各个部件得作用。2、熟悉制冷主机及载冷剂系统。(二）开机前得检查准备工作１、查瞧制冷机组电源就是否接通，电压就是否正常。２、查瞧载冷剂就是否添加,若未添加需即时添加一定量，并检查其流动环路就是否畅通,做到不泄漏。（三）开机及运行操作合上总电源电闸，接通电源，在控制屏上设定好运行模式及各参数得设定.1、开动载冷剂磁力搅拌泵：２、开启电源开关,启动压缩机，注意观察压缩机预热器就是否运行。；３、整个系统全面巡视一次，观察各运行参数及运转情况有无异常。（四)停机操作1、正常停机五、实验成果要求１、认识各系统设备２、描述复叠制冷系统得组成3、描述循环泵流程４、测定压缩机系吸、排气压力；５、测定载冷剂进、出口温度，开机到稳定工作时间;6 ７、将结果制成表格、分析机组性能得主要因素.六、考核内容与方式(一）考核内容1、实验期间得考勤;２、综合运用理论知识分析解决实际问题得能力等;３、实验成果:实验报告等。(二）考核方式1、课堂成绩（考核内容中 1、2 项);２、实验报告成绩；3、考核成绩计入课程期末成绩中。七、主要参考书目《制冷技术》——时阳、中国轻工业业出版社《制冷原理与装置》—-郑贤德。机械工业出版社《制冷压缩机》—-中国建筑工业出版社《制冷原理与设备》——吴业正、西安交通大学出版社
