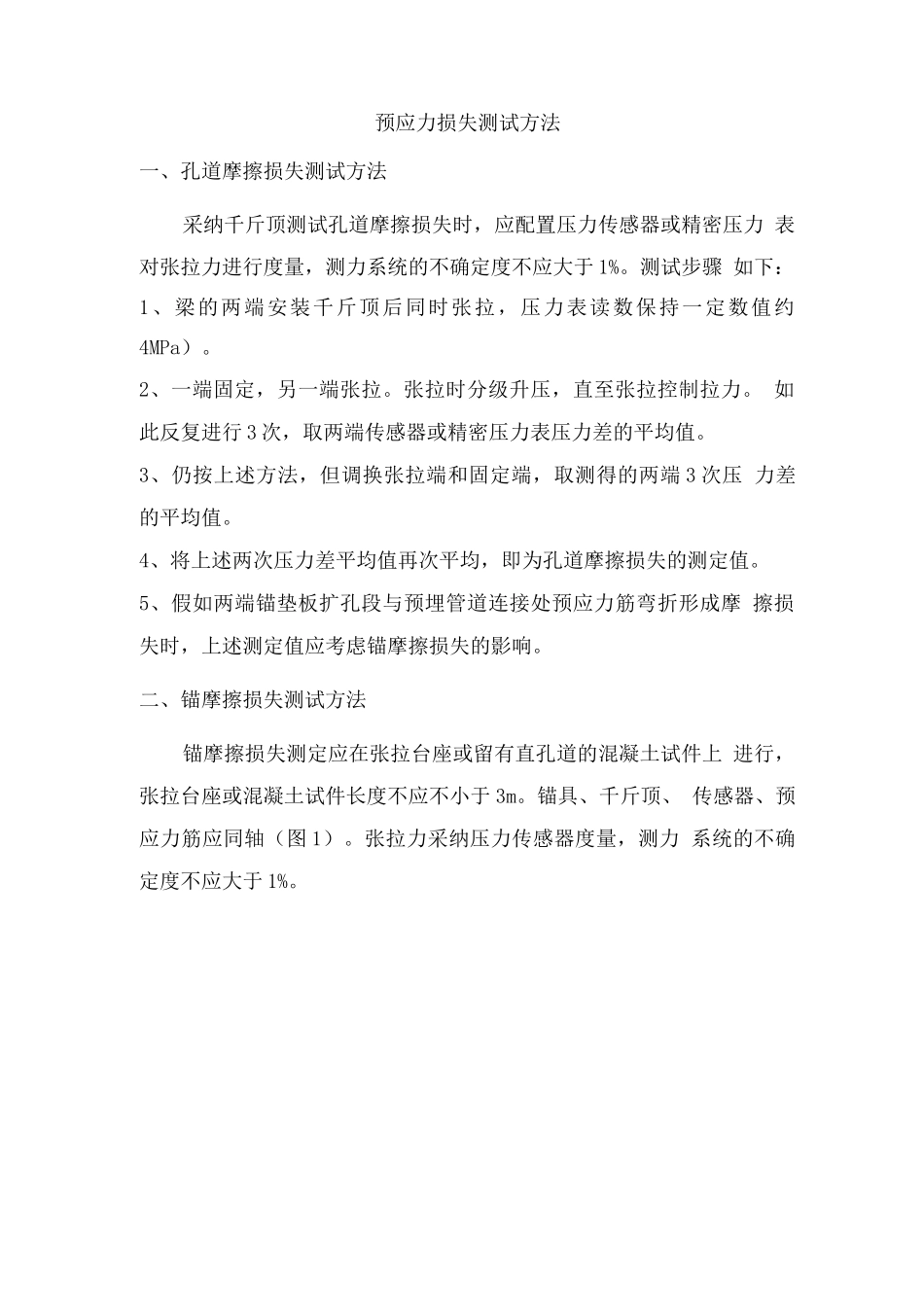

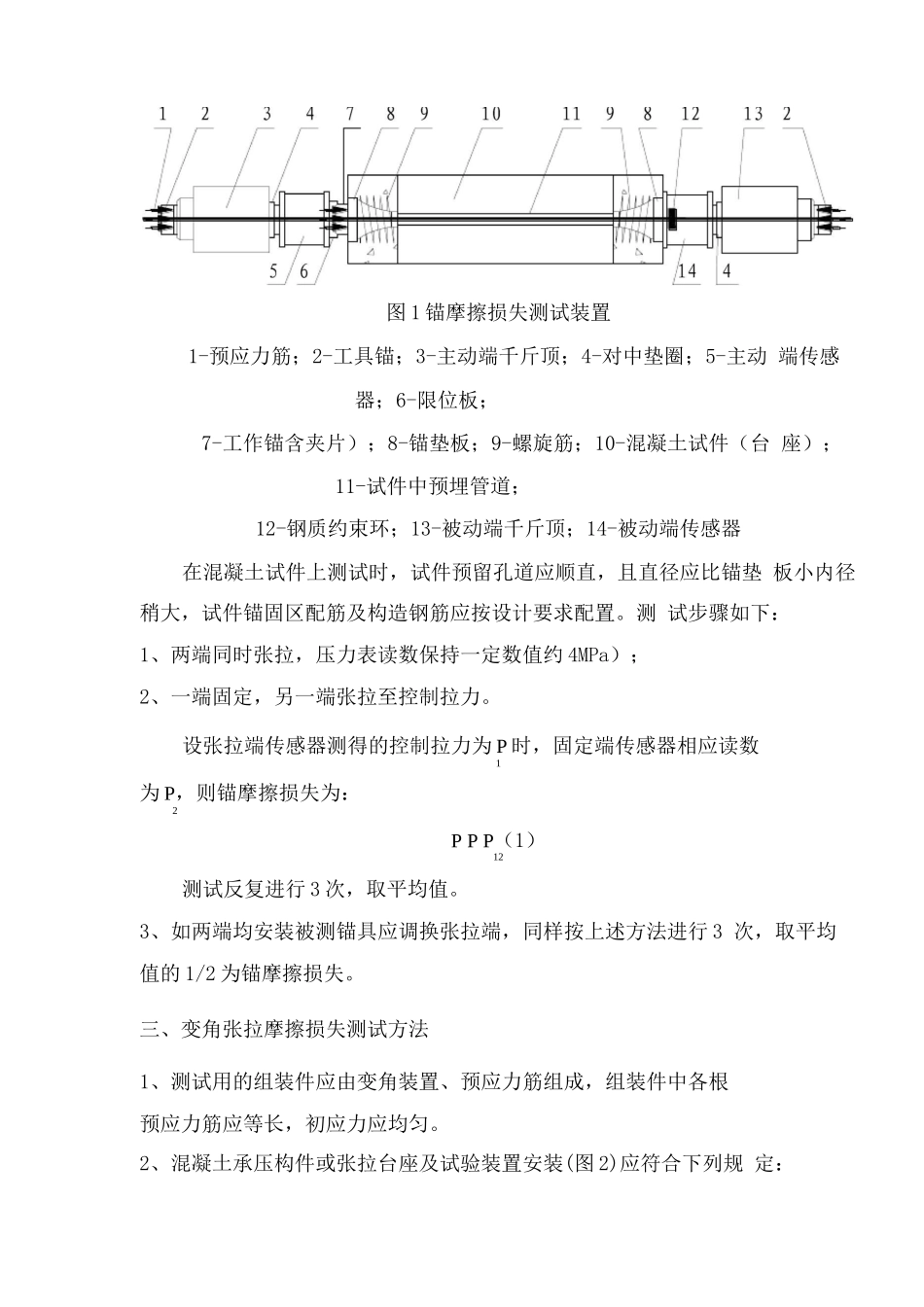

预应力损失测试方法一、孔道摩擦损失测试方法采纳千斤顶测试孔道摩擦损失时，应配置压力传感器或精密压力 表对张拉力进行度量，测力系统的不确定度不应大于 1%。测试步骤 如下：1、梁的两端安装千斤顶后同时张拉，压力表读数保持一定数值约 4MPa）。2、一端固定，另一端张拉。张拉时分级升压，直至张拉控制拉力。 如此反复进行 3 次，取两端传感器或精密压力表压力差的平均值。3、仍按上述方法，但调换张拉端和固定端，取测得的两端 3 次压 力差的平均值。4、将上述两次压力差平均值再次平均，即为孔道摩擦损失的测定值。5、假如两端锚垫板扩孔段与预埋管道连接处预应力筋弯折形成摩 擦损失时，上述测定值应考虑锚摩擦损失的影响。二、锚摩擦损失测试方法锚摩擦损失测定应在张拉台座或留有直孔道的混凝土试件上 进行，张拉台座或混凝土试件长度不应不小于 3m。锚具、千斤顶、 传感器、预应力筋应同轴（图 1）。张拉力采纳压力传感器度量，测力 系统的不确定度不应大于 1%。图 1 锚摩擦损失测试装置1-预应力筋；2-工具锚；3-主动端千斤顶；4-对中垫圈；5-主动 端传感器；6-限位板；7-工作锚含夹片）；8-锚垫板；9-螺旋筋；10-混凝土试件（台 座）；11-试件中预埋管道；12-钢质约束环；13-被动端千斤顶；14-被动端传感器在混凝土试件上测试时，试件预留孔道应顺直，且直径应比锚垫 板小内径稍大，试件锚固区配筋及构造钢筋应按设计要求配置。测 试步骤如下：1、两端同时张拉，压力表读数保持一定数值约 4MPa）；2、一端固定，另一端张拉至控制拉力。设张拉端传感器测得的控制拉力为 P 时，固定端传感器相应读数1为 P，则锚摩擦损失为：2P P P（1）12测试反复进行 3 次，取平均值。3、如两端均安装被测锚具应调换张拉端，同样按上述方法进行 3 次，取平均值的 1/2 为锚摩擦损失。三、变角张拉摩擦损失测试方法1、测试用的组装件应由变角装置、预应力筋组成，组装件中各根预应力筋应等长，初应力应均匀。2、混凝土承压构件或张拉台座及试验装置安装(图 2)应符合下列规 定：1)张拉台座或混凝土承压构件的长度不应小于 3m ；2)变角装置、千斤顶、压力传感器、预应力筋应同轴；3)测力系统的不确定度不应大于 1%。1 23 4 56 7879，/ //“// ", //6 // " "// 7//, " //. 7/A ///〃/ Z 图 2 变角张拉摩擦损失测试装置1-工具锚；2-压力传感器 1；3-千斤顶；4-变角装置；5-苗板；6-压力传感器 2...
