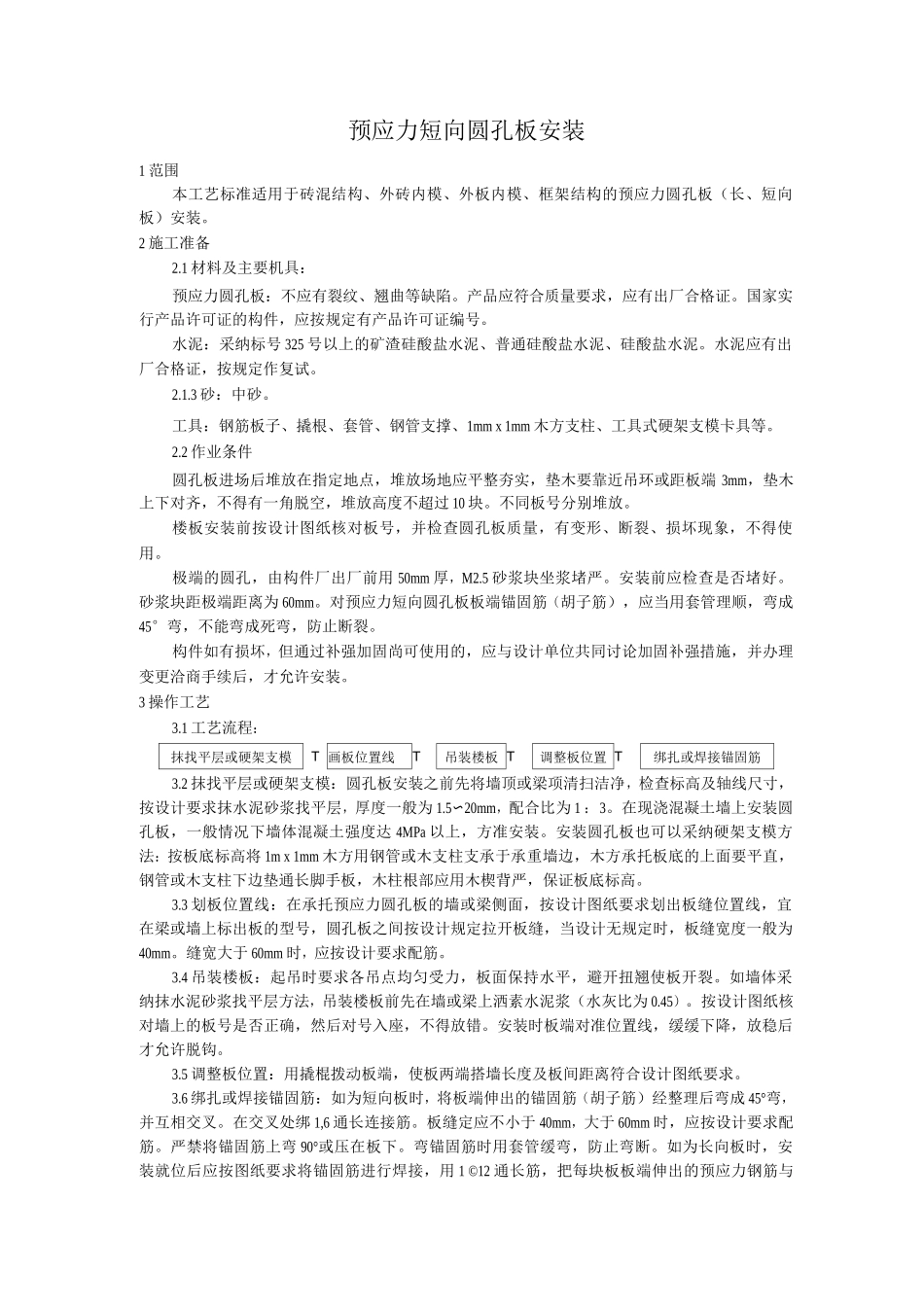

预应力短向圆孔板安装工艺

预应力短向圆孔板安装1 范围本工艺标准适用于砖混结构、外砖内模、外板内模、框架结构的预应力圆孔板（长、短向板）安装。2 施工准备2.1 材料及主要机具：预应力圆孔板：不应有裂纹、翘曲等缺陷。产品应符合质量要求，应有出厂合格证。国家实行产品许可证的构件，应按规定有产品许可证编号。水泥：采纳标号 325 号以上的矿渣硅酸盐水泥、普通硅酸盐水泥、硅酸盐水泥。水泥应有出厂合格证，按规定作复试。2.1.3 砂：中砂。工具：钢筋板子、撬根、套管、钢管支撑、1mm x 1mm 木方支柱、工具式硬架支模卡具等。2.2 作业条件圆孔板进场后堆放在指定地点，堆放场地应平整夯实，垫木要靠近吊环或距板端 3mm，垫木上下对齐，不得有一角脱空，堆放高度不超过 10 块。不同板号分别堆放。楼板安装前按设计图纸核对板号，并检查圆孔板质量，有变形、断裂、损坏现象，不得使用。极端的圆孔，由构件厂出厂前用 50mm 厚，M2.5 砂浆块坐浆堵严。安装前应检查是否堵好。砂浆块距极端距离为 60mm。对预应力短向圆孔板板端锚固筋（胡子筋），应当用套管理顺，弯成45°弯，不能弯成死弯，防止断裂。构件如有损坏，但通过补强加固尚可使用的，应与设计单位共同讨论加固补强措施，并办理变更洽商手续后，才允许安装。3 操作工艺3.1 工艺流程：抹找平层或硬架支模T 画板位置线T吊装楼板 T调整板位置 T绑扎或焊接锚固筋3.2 抹找平层或硬架支模：圆孔板安装之前先将墙顶或梁项清扫洁净，检查标高及轴线尺寸，按设计要求抹水泥砂浆找平层，厚度一般为 1.5〜20mm，配合比为 1 ： 3。在现浇混凝土墙上安装圆孔板，一般情况下墙体混凝土强度达 4MPa 以上，方准安装。安装圆孔板也可以采纳硬架支模方法：按板底标高将 1m x 1mm 木方用钢管或木支柱支承于承重墙边，木方承托板底的上面要平直，钢管或木支柱下边垫通长脚手板，木柱根部应用木楔背严，保证板底标高。3.3 划板位置线：在承托预应力圆孔板的墙或梁侧面，按设计图纸要求划出板缝位置线，宜在梁或墙上标出板的型号，圆孔板之间按设计规定拉开板缝，当设计无规定时，板缝宽度一般为40mm。缝宽大于 60mm 时，应按设计要求配筋。3.4 吊装楼板：起吊时要求各吊点均匀受力，板面保持水平，避开扭翘使板开裂。如墙体采纳抹水泥砂浆找平层方法，吊装楼板前先在墙或梁上洒素水泥浆（水灰比为 0.45）。按设计图纸核对墙上的板号是否正确，然后对号入座，不得放错。安装时板端对准位置线，...
