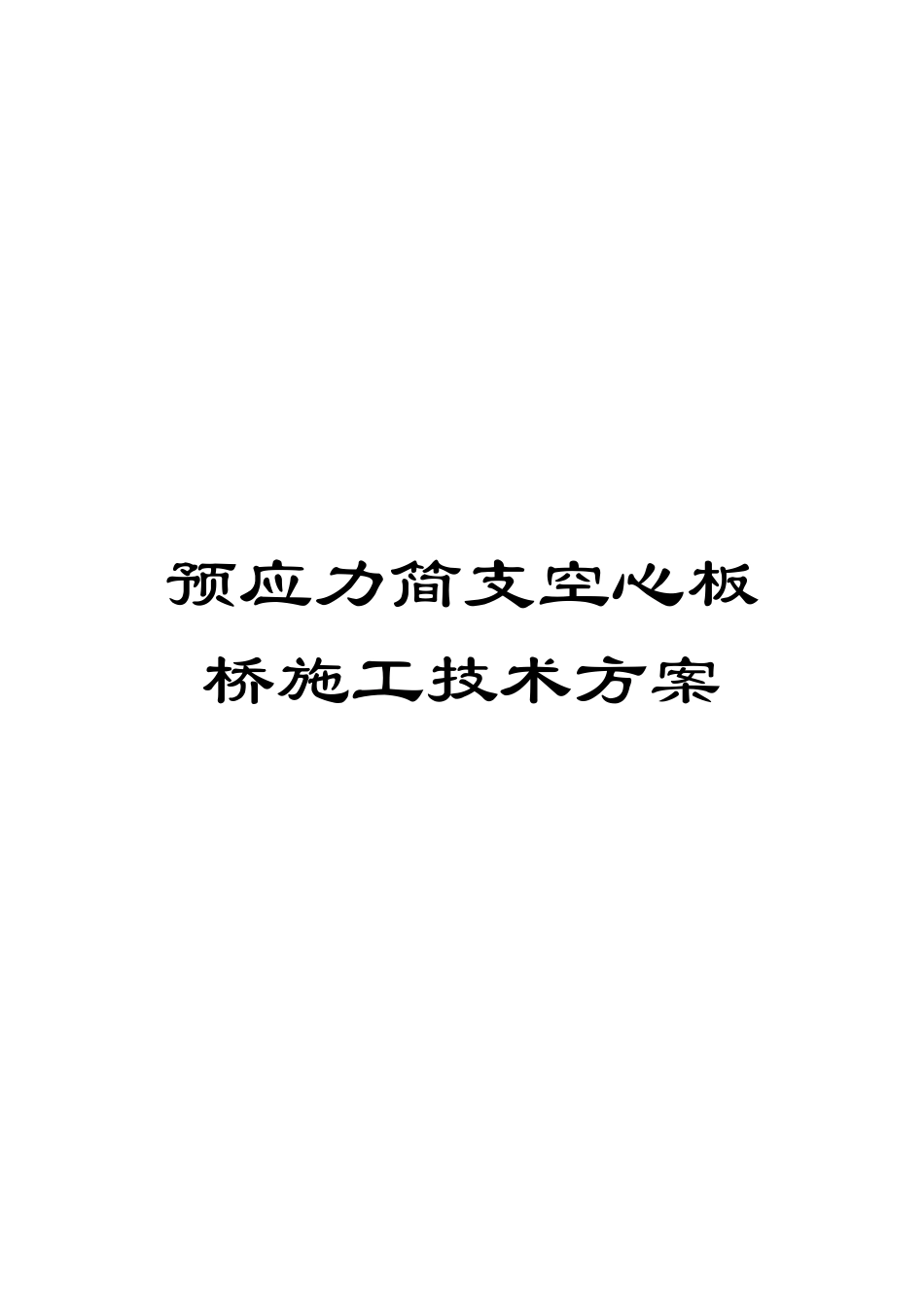

预应力简支空心板桥施工技术方案样本

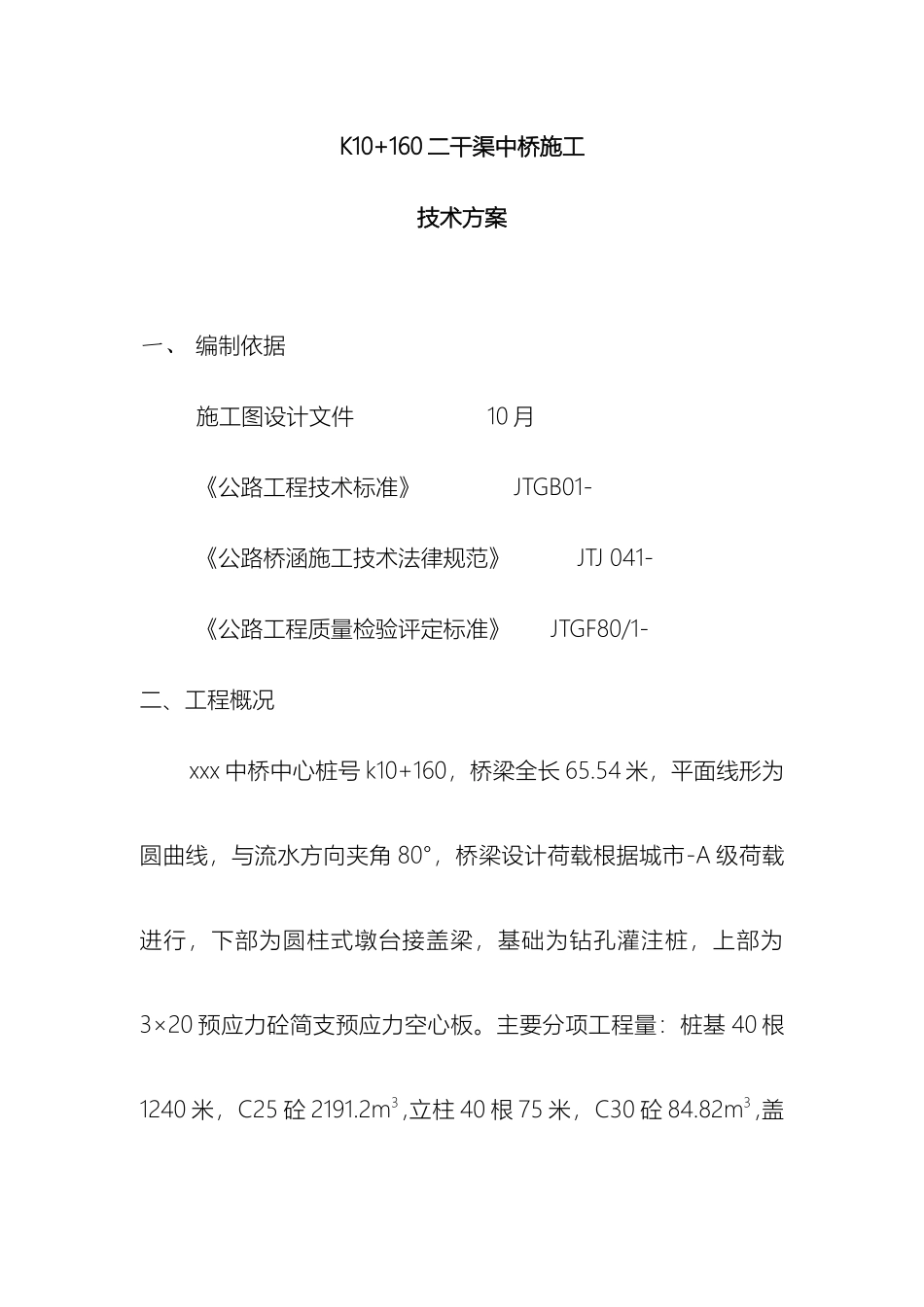

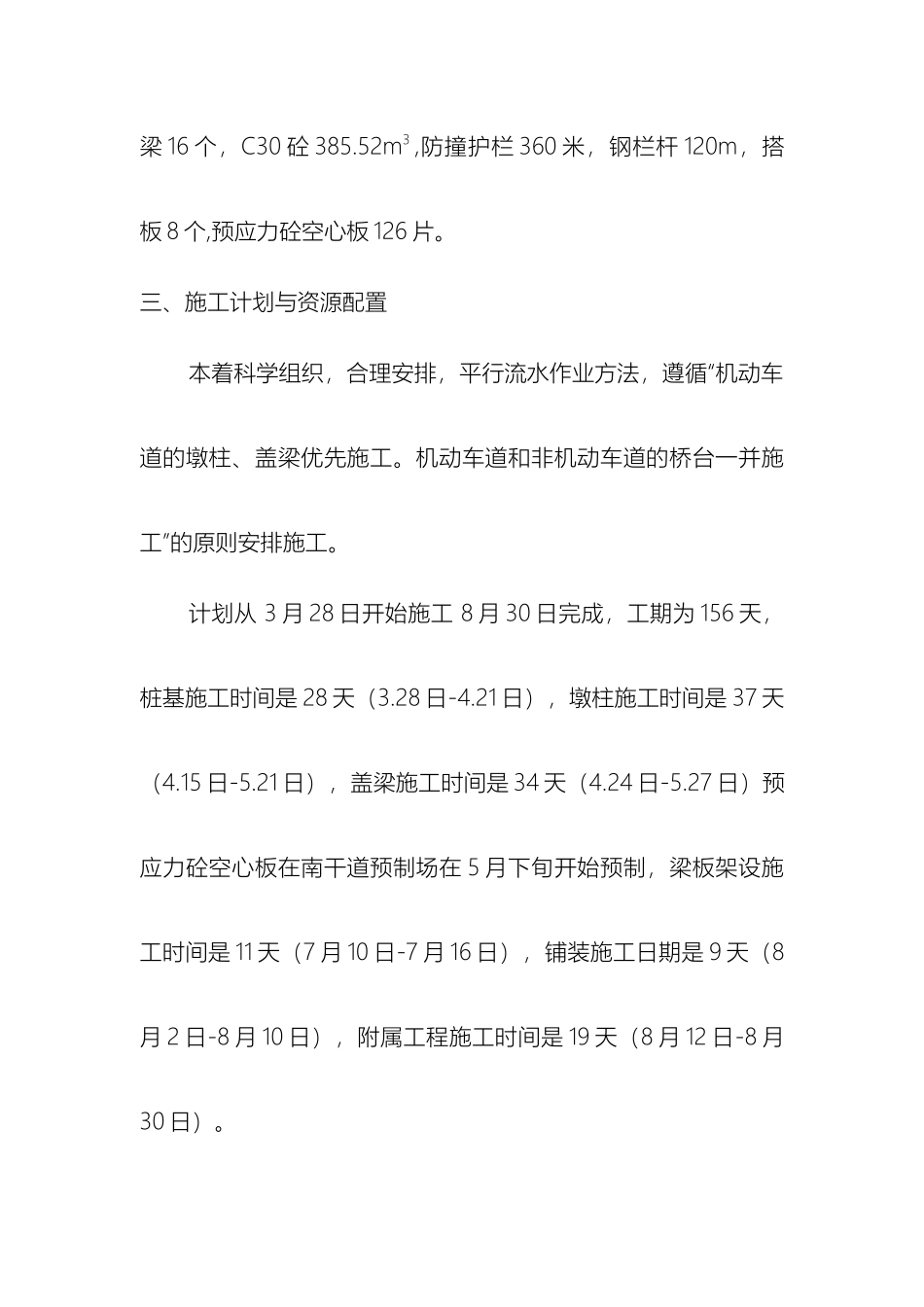

预应力简支空心板桥施工技术方案K10+160 二干渠中桥施工技术方案一、 编制依据施工图设计文件 10 月《公路工程技术标准》 JTGB01- 《公路桥涵施工技术法律规范》 JTJ 041- 《公路工程质量检验评定标准》 JTGF80/1- 二、工程概况xxx 中桥中心桩号 k10+160，桥梁全长 65.54 米，平面线形为圆曲线，与流水方向夹角 80°，桥梁设计荷载根据城市-A 级荷载进行，下部为圆柱式墩台接盖梁，基础为钻孔灌注桩，上部为3×20 预应力砼简支预应力空心板。主要分项工程量：桩基 40 根1240 米，C25 砼 2191.2m3 ,立柱 40 根 75 米，C30 砼 84.82m3 ,盖梁 16 个，C30 砼 385.52m3 ,防撞护栏 360 米，钢栏杆 120m，搭板 8 个,预应力砼空心板 126 片。三、施工计划与资源配置本着科学组织，合理安排，平行流水作业方法，遵循“机动车道的墩柱、盖梁优先施工。机动车道和非机动车道的桥台一并施工”的原则安排施工。计划从 3 月 28 日开始施工 8 月 30 日完成，工期为 156 天，桩基施工时间是 28 天（3.28 日-4.21 日），墩柱施工时间是 37 天（4.15 日-5.21 日），盖梁施工时间是 34 天（4.24 日-5.27 日）预应力砼空心板在南干道预制场在 5 月下旬开始预制，梁板架设施工时间是 11 天（7 月 10 日-7 月 16 日），铺装施工日期是 9 天（8月 2 日-8 月 10 日），附属工程施工时间是 19 天（8 月 12 日-8 月30 日）。配备机械设备是 2 台正循环钻机，装载机 1 台，电焊机 6 台，挖掘机 2 台，砼运输车 5 辆，发电机 2 台，砼搅拌机 2 套，吊车 2个，施工负责人曹利，技术负责人高党志，试验负责人高保生，安全负责人郭清晨，配备民工 52 人。四、桥梁工程施工方案(一)钻孔灌注桩施工方案、方法（1）桩基定位：测量内业数据经测量监理工程师审核后，使用全站仪对桩位精确放样且经过用钢尺对桩位横向、纵向间距进行校核，放样结果经测量监理工程师校核后才能进行下道工序施工。二干渠 2#桥墩在河中，在施工完其它桩基后，将实行改河道的方式进行施工。（2）护筒的埋设：使用 2m～3m 高的钢护筒，直径大于孔径 30cm，壁厚4mm。钢护筒底部及四周应用粘土填筑，并分层夯实处理，护筒顶要高出地面 0.3m 左右并高出地下水位 2m 以上，并在顶部焊加强筋和吊耳，开出水口。钻进过程中要常常检查护筒是否发生偏移和下沉，并要及时处理。（3）钻孔及清孔：钻...
