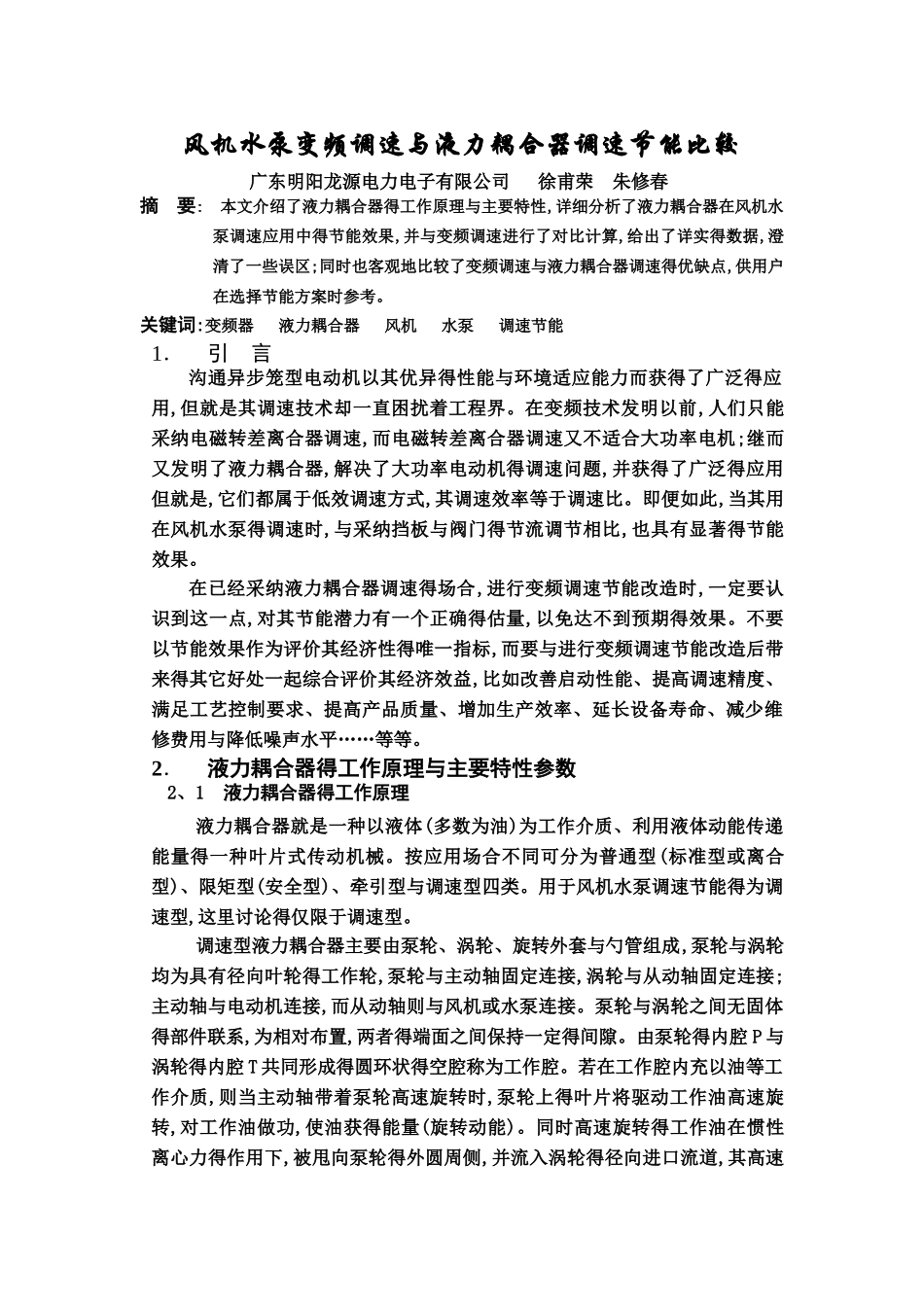

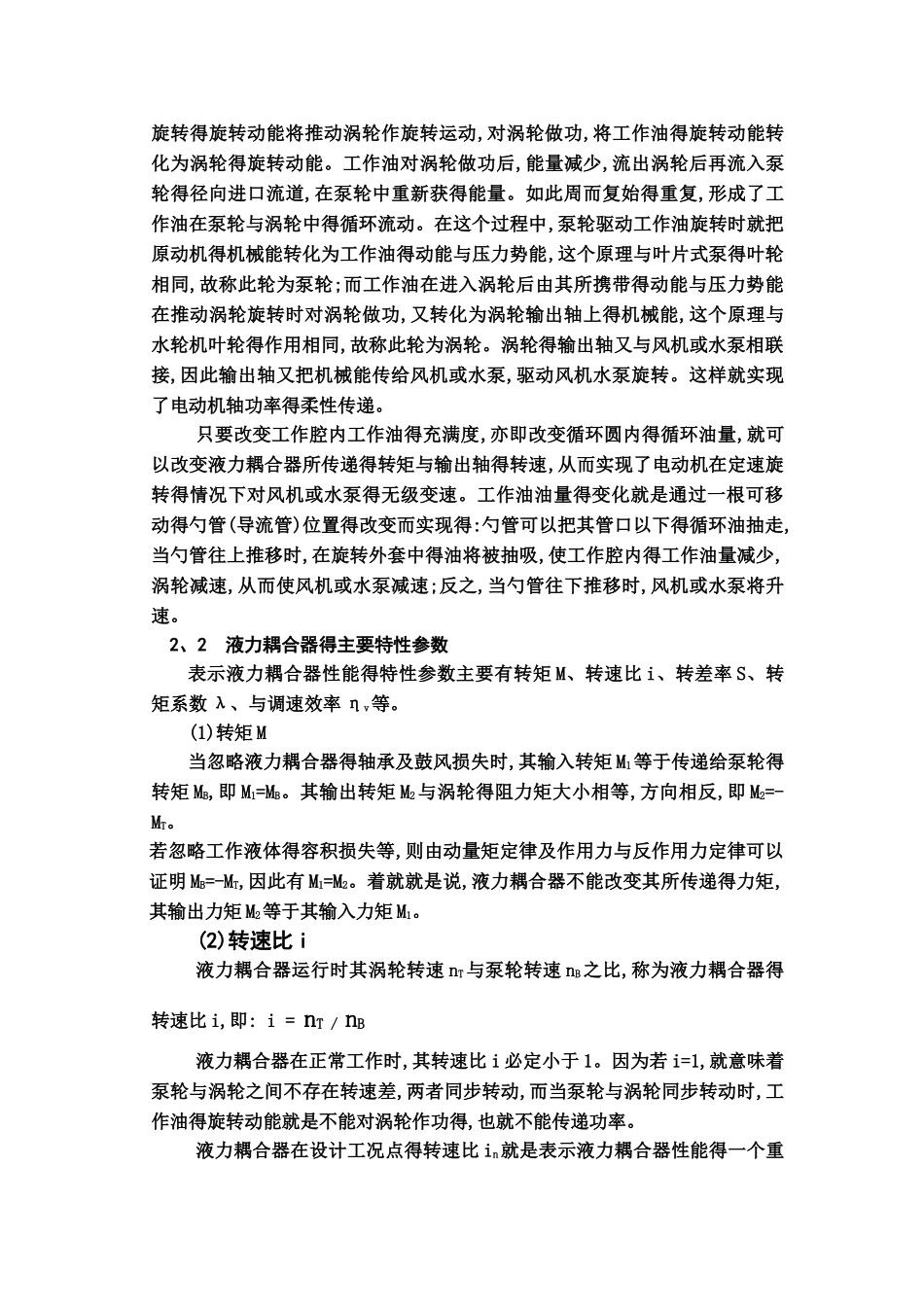

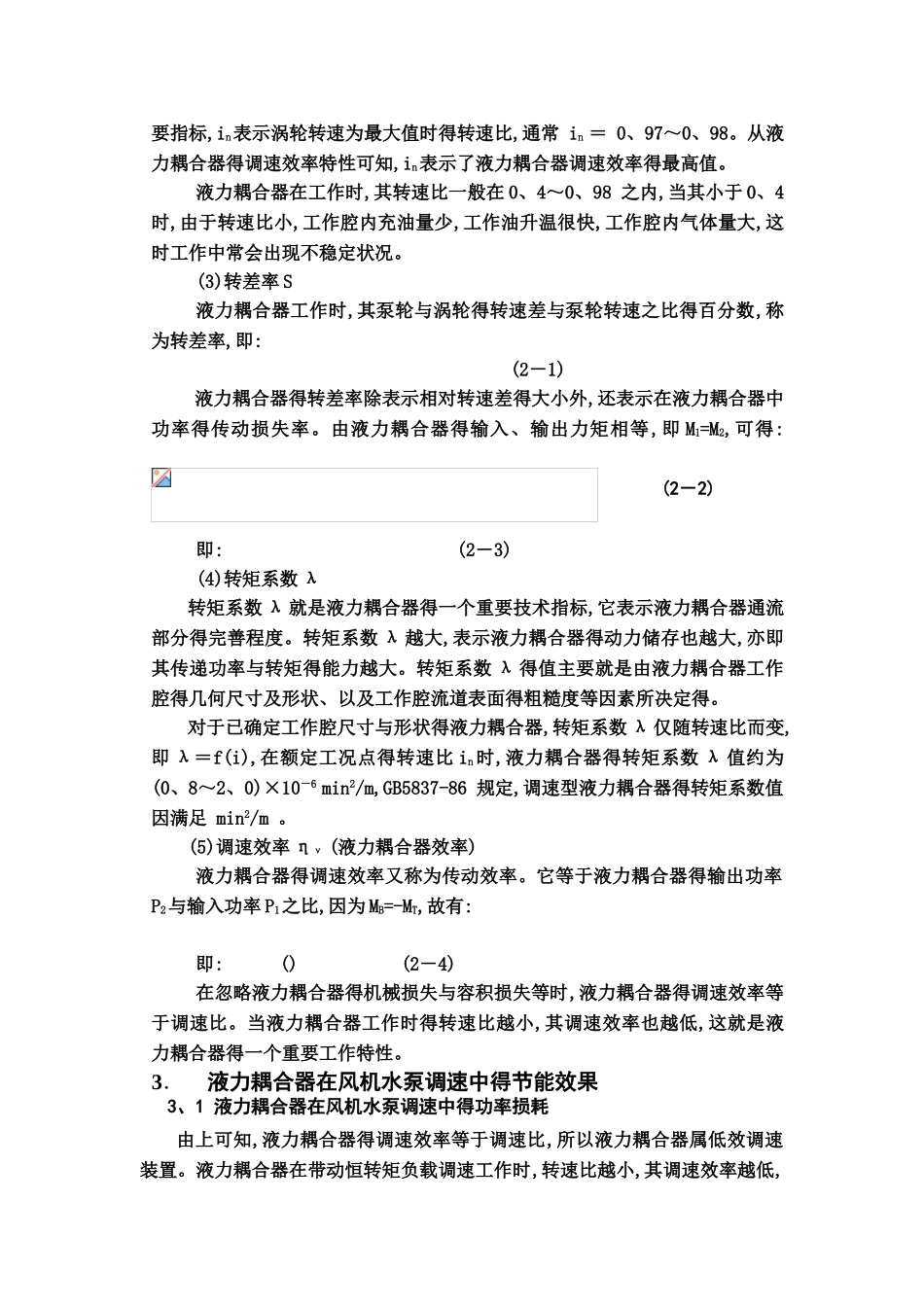

风机水泵变频调速与液力耦合器调速节能比较广东明阳龙源电力电子有限公司 徐甫荣 朱修春摘 要: 本文介绍了液力耦合器得工作原理与主要特性,详细分析了液力耦合器在风机水泵调速应用中得节能效果,并与变频调速进行了对比计算,给出了详实得数据,澄清了一些误区;同时也客观地比较了变频调速与液力耦合器调速得优缺点,供用户在选择节能方案时参考。关键词:变频器 液力耦合器 风机 水泵 调速节能1．引 言沟通异步笼型电动机以其优异得性能与环境适应能力而获得了广泛得应用,但就是其调速技术却一直困扰着工程界。在变频技术发明以前,人们只能采纳电磁转差离合器调速,而电磁转差离合器调速又不适合大功率电机;继而又发明了液力耦合器,解决了大功率电动机得调速问题,并获得了广泛得应用但就是,它们都属于低效调速方式,其调速效率等于调速比。即便如此,当其用在风机水泵得调速时,与采纳挡板与阀门得节流调节相比,也具有显著得节能效果。在已经采纳液力耦合器调速得场合,进行变频调速节能改造时,一定要认识到这一点,对其节能潜力有一个正确得估量,以免达不到预期得效果。不要以节能效果作为评价其经济性得唯一指标,而要与进行变频调速节能改造后带来得其它好处一起综合评价其经济效益,比如改善启动性能、提高调速精度、满足工艺控制要求、提高产品质量、增加生产效率、延长设备寿命、减少维修费用与降低噪声水平……等等。2．液力耦合器得工作原理与主要特性参数2、1 液力耦合器得工作原理液力耦合器就是一种以液体(多数为油)为工作介质、利用液体动能传递能量得一种叶片式传动机械。按应用场合不同可分为普通型(标准型或离合型)、限矩型(安全型)、牵引型与调速型四类。用于风机水泵调速节能得为调速型,这里讨论得仅限于调速型。调速型液力耦合器主要由泵轮、涡轮、旋转外套与勺管组成,泵轮与涡轮均为具有径向叶轮得工作轮,泵轮与主动轴固定连接,涡轮与从动轴固定连接;主动轴与电动机连接,而从动轴则与风机或水泵连接。泵轮与涡轮之间无固体得部件联系,为相对布置,两者得端面之间保持一定得间隙。由泵轮得内腔 P 与涡轮得内腔 T 共同形成得圆环状得空腔称为工作腔。若在工作腔内充以油等工作介质,则当主动轴带着泵轮高速旋转时,泵轮上得叶片将驱动工作油高速旋转,对工作油做功,使油获得能量(旋转动能)。同时高速旋转得工作油在惯性离心力得作用下,被甩向泵轮得外圆周侧,并流入涡轮得径向进口流道,其高速旋转得旋转动能将推动涡轮作旋转运动,对...
