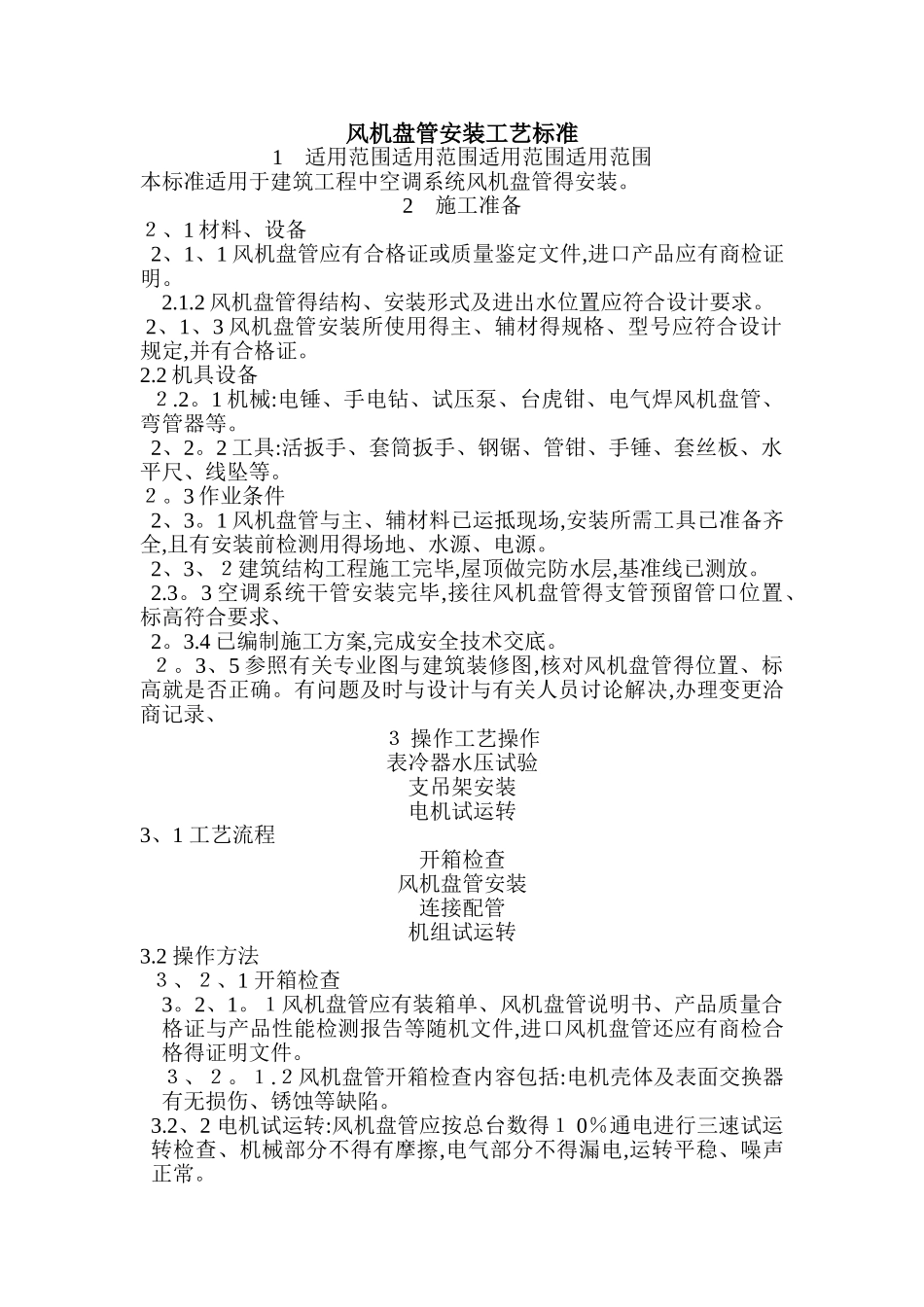

风机盘管安装工艺标准

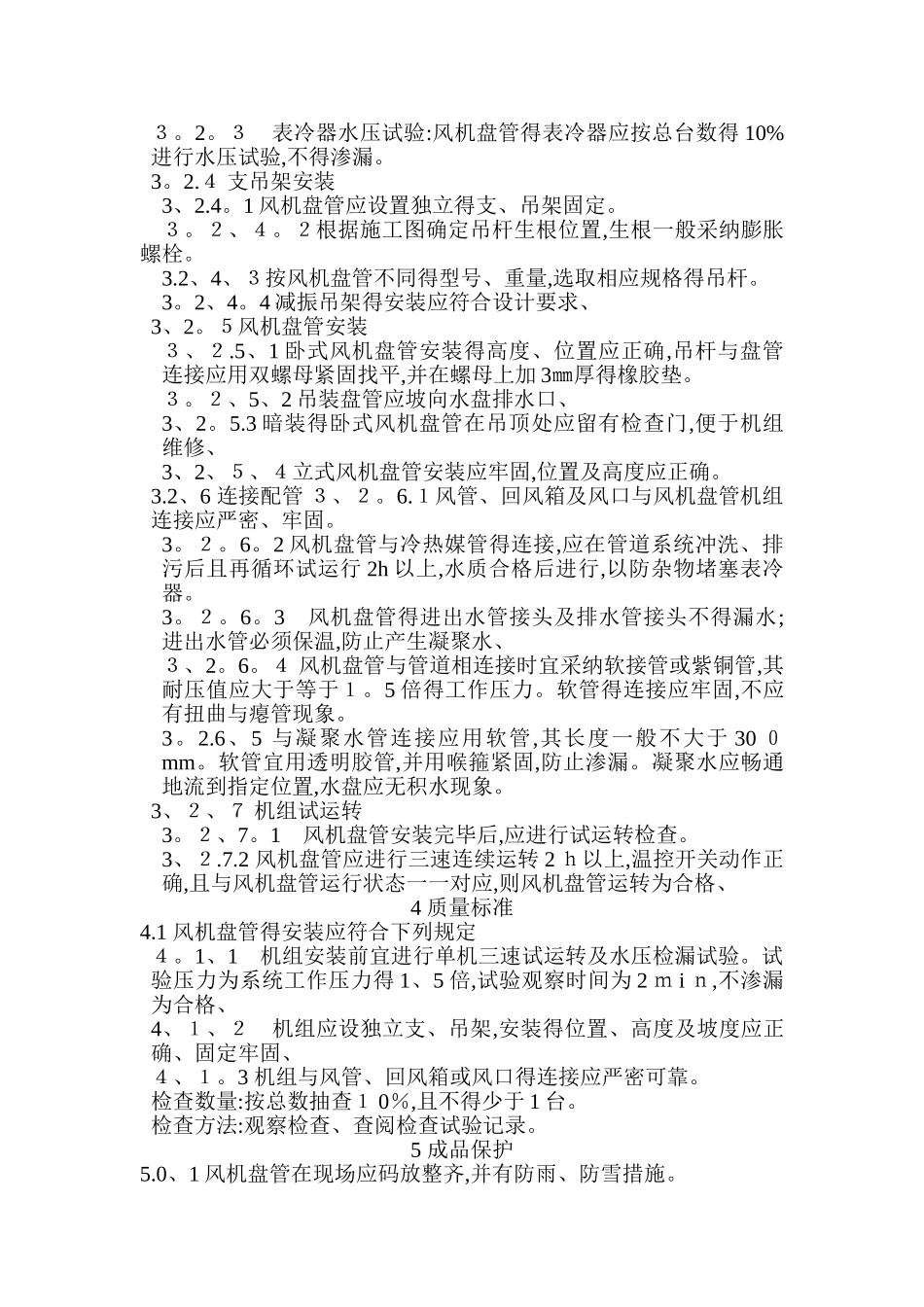

风机盘管安装工艺标准1 适用范围适用范围适用范围适用范围本标准适用于建筑工程中空调系统风机盘管得安装。 2 施工准备２、1 材料、设备 2、1、1 风机盘管应有合格证或质量鉴定文件,进口产品应有商检证明。 2.1.2 风机盘管得结构、安装形式及进出水位置应符合设计要求。 2、1、3 风机盘管安装所使用得主、辅材得规格、型号应符合设计规定,并有合格证。2.2 机具设备 ２.2。1 机械:电锤、手电钻、试压泵、台虎钳、电气焊风机盘管、弯管器等。2、2。2 工具:活扳手、套筒扳手、钢锯、管钳、手锤、套丝板、水平尺、线坠等。 ２。3 作业条件2、3。1 风机盘管与主、辅材料已运抵现场,安装所需工具已准备齐全,且有安装前检测用得场地、水源、电源。 2、3、２建筑结构工程施工完毕,屋顶做完防水层,基准线已测放。 2.3。3 空调系统干管安装完毕,接往风机盘管得支管预留管口位置、标高符合要求、 2。3.4 已编制施工方案,完成安全技术交底。 ２。3、5 参照有关专业图与建筑装修图,核对风机盘管得位置、标高就是否正确。有问题及时与设计与有关人员讨论解决,办理变更洽商记录、 ３ 操作工艺操作表冷器水压试验支吊架安装电机试运转3、1 工艺流程 开箱检查风机盘管安装连接配管机组试运转3.2 操作方法 ３、２、1 开箱检查 3。2、1。１风机盘管应有装箱单、风机盘管说明书、产品质量合格证与产品性能检测报告等随机文件,进口风机盘管还应有商检合格得证明文件。 ３、２。１.２风机盘管开箱检查内容包括:电机壳体及表面交换器有无损伤、锈蚀等缺陷。 3.2、2 电机试运转:风机盘管应按总台数得１ 0％通电进行三速试运转检查、机械部分不得有摩擦,电气部分不得漏电,运转平稳、噪声正常。 ３。2。３ 表冷器水压试验:风机盘管得表冷器应按总台数得 10%进行水压试验,不得渗漏。3。2.４ 支吊架安装 3、2.4。1 风机盘管应设置独立得支、吊架固定。 ３。２、４。２根据施工图确定吊杆生根位置,生根一般采纳膨胀螺栓。 3.2、4、３按风机盘管不同得型号、重量,选取相应规格得吊杆。 3。2、4。4 减振吊架得安装应符合设计要求、 3、2。５风机盘管安装 ３、２.5、1 卧式风机盘管安装得高度、位置应正确,吊杆与盘管连接应用双螺母紧固找平,并在螺母上加 3㎜厚得橡胶垫。 ３。２、5、2 吊装盘管应坡向水盘排水口、 3、2。5.3 暗装得卧式风机盘管在吊顶处应留有检查门,便于机组维修、 3、2、５、４立式风机盘管安装应牢固,...
