风电场风机吊装施工工艺手册

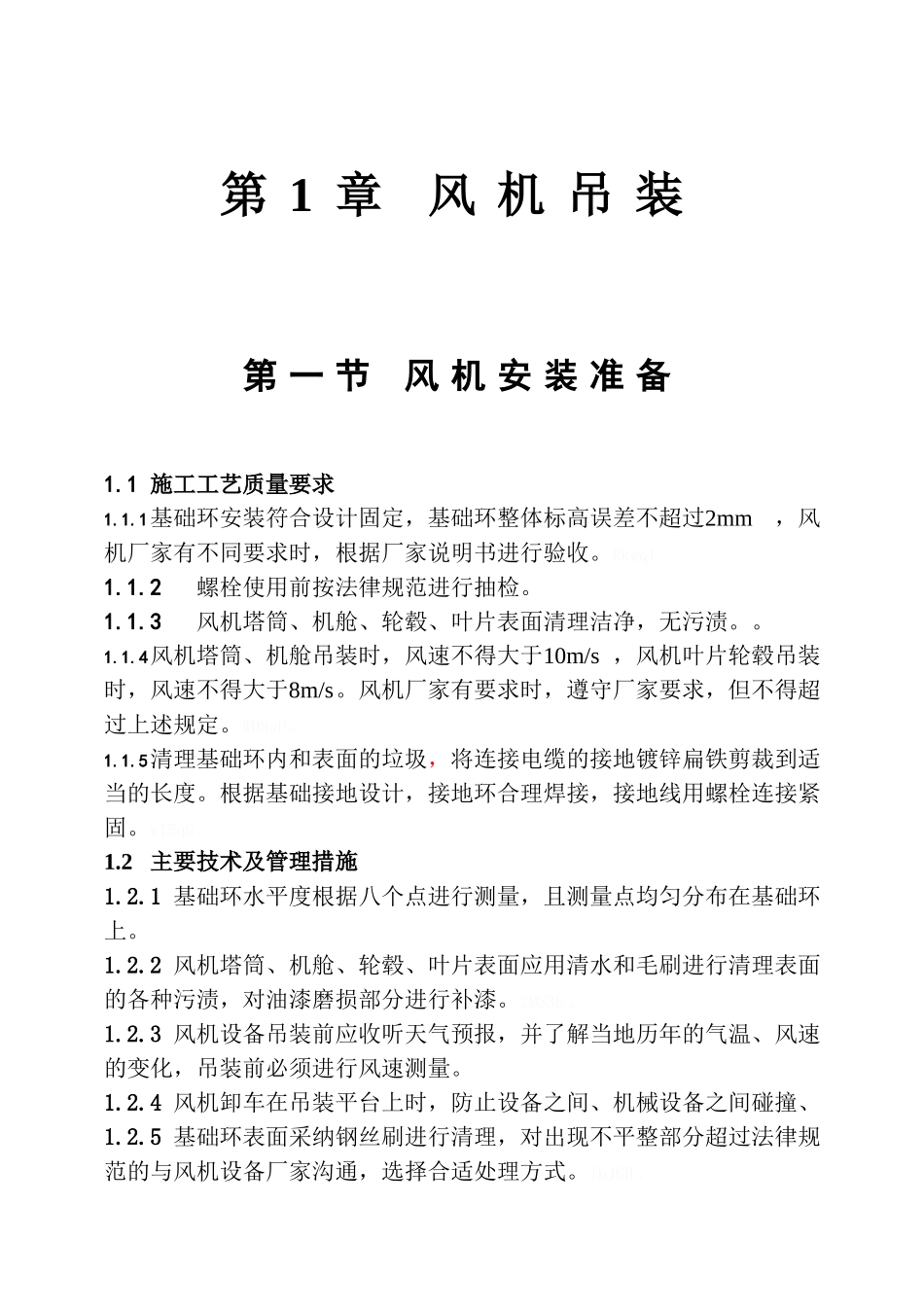

施 工 工 艺 手 册风 电 工 程 风 机 吊 装 篇风 电 事 业 部目 录第1 章 风机吊装------------------------------------------- 3 -gcM1M 。第一节 风机安装准备---------------------------------- 3 -KlCkt 。第二节 风机塔底平台、控制柜安装------------- 4 -gEBI2 。第三节 风机塔筒安装---------------------------------- 7 -jZnsS 。第四节：机舱吊装------------------------------------- 13 -TUqjf。第五节：叶片组对及轮毂安装------------------------- 15 -B5FAL 。第 1 章 风 机 吊 装第 一 节 风 机 安 装 准 备1.1 施工工艺质量要求1.1.1基础环安装符合设计固定，基础环整体标高误差不超过2mm，风机厂家有不同要求时，根据厂家说明书进行验收。Rkgq1。1.1.2螺栓使用前按法律规范进行抽检。1.1.3风机塔筒、机舱、轮毂、叶片表面清理洁净，无污渍。。1.1.4风机塔筒、机舱吊装时，风速不得大于10m/s ，风机叶片轮毂吊装时，风速不得大于8m/s。风机厂家有要求时，遵守厂家要求，但不得超过上述规定。W0SsP。1.1.5清理基础环内和表面的垃圾，将连接电缆的接地镀锌扁铁剪裁到适当的长度。根据基础接地设计，接地环合理焊接，接地线用螺栓连接紧固。wT5qG。1.2 主要技术及管理措施1.2.1 基础环水平度根据八个点进行测量，且测量点均匀分布在基础环上。1.2.2 风机塔筒、机舱、轮毂、叶片表面应用清水和毛刷进行清理表面的各种污渍，对油漆磨损部分进行补漆。2MS3E。1.2.3 风机设备吊装前应收听天气预报，并了解当地历年的气温、风速的变化，吊装前必须进行风速测量。1.2.4 风机卸车在吊装平台上时，防止设备之间、机械设备之间碰撞、1.2.5 基础环表面采纳钢丝刷进行清理，对出现不平整部分超过法律规范的与风机设备厂家沟通，选择合适处理方式。IbJGH。1.2.6 风机吊装平台应提前策划，做好风机设备堆放、风机主吊停位位置。1.3 工艺图片示例图1.1.1 基础环表面及内部清理图1.1.2 基础环水平度测量第 二 节 风 机 塔 底 平 台 、 控 制 柜 安装2.1施工工艺质量要求2.1.1平台支架外侧的支撑到基础环法兰的距离相等。2.1.2支架上门对应的标记与塔筒门位置相对应。2.1.3各种螺栓的预紧力矩与厂家要求的一致。2.1.4平台垂直支腿的均匀受力和采纳膨胀螺栓固定连接。2.1.5平台安装，测量施工平台上平面的高度，底部塔筒在与施工平台对应的位置，有若干裙边钢板...
