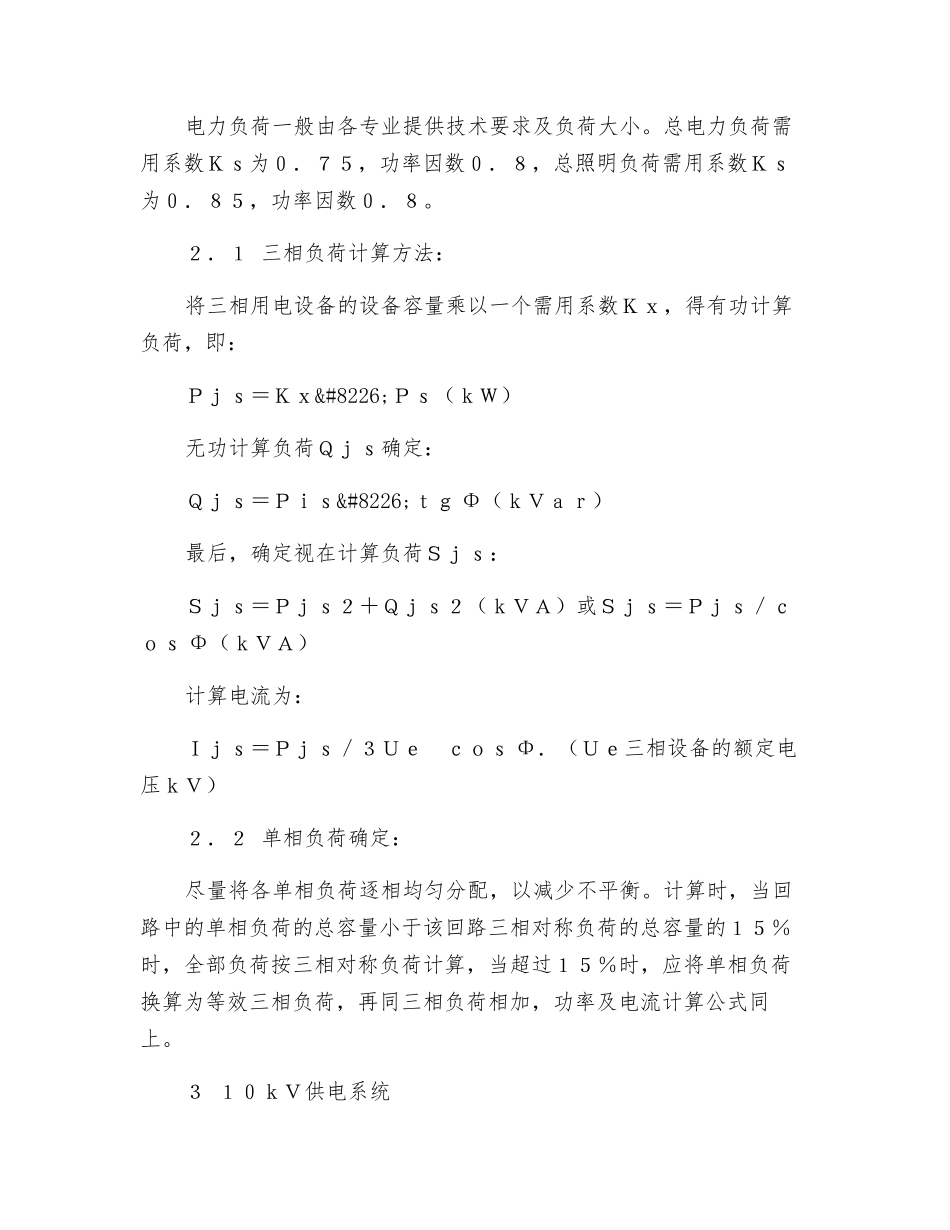

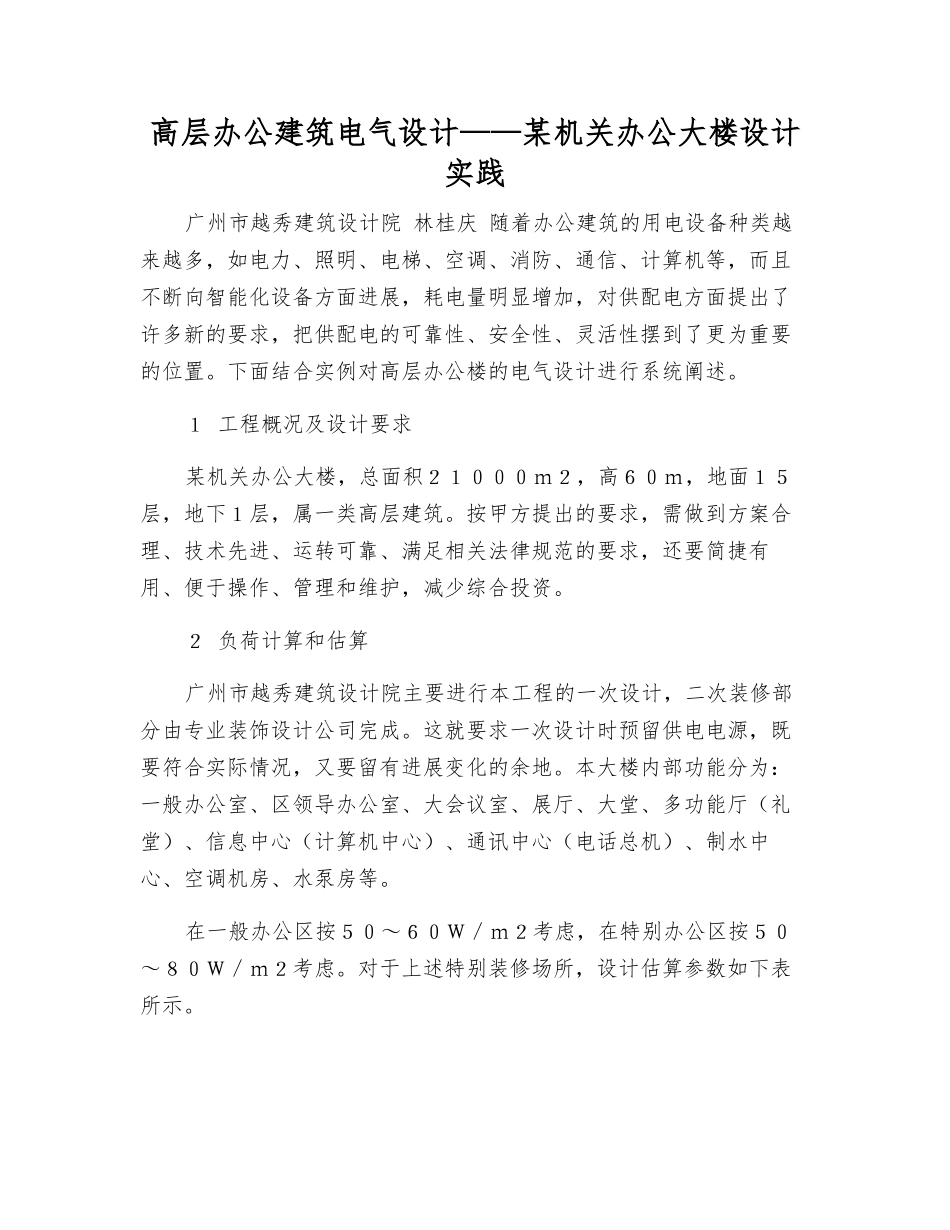

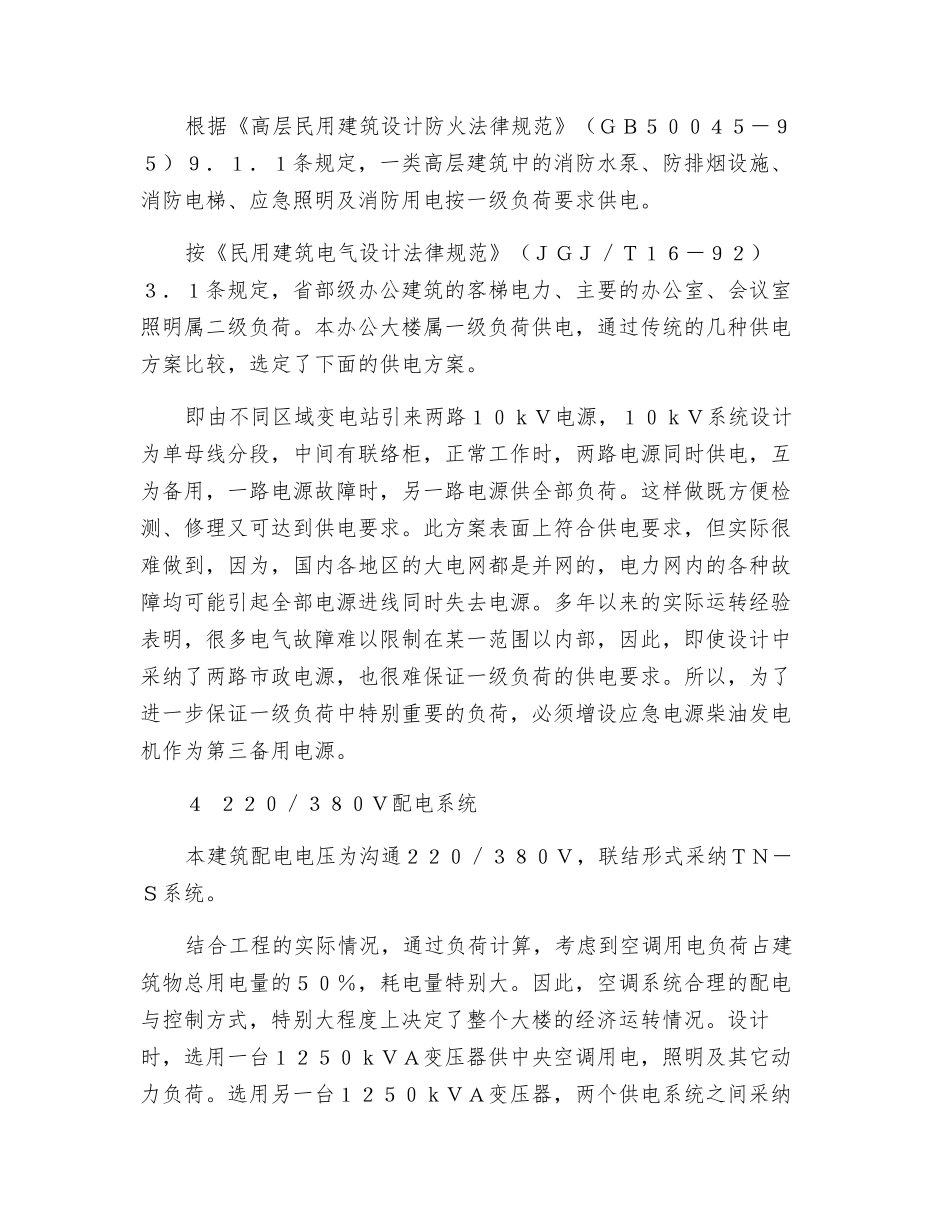

高层办公建筑电气设计——某机关办公大楼设计实践广州市越秀建筑设计院 林桂庆 随着办公建筑的用电设备种类越来越多，如电力、照明、电梯、空调、消防、通信、计算机等，而且不断向智能化设备方面进展，耗电量明显增加，对供配电方面提出了许多新的要求，把供配电的可靠性、安全性、灵活性摆到了更为重要的位置。下面结合实例对高层办公楼的电气设计进行系统阐述。１ 工程概况及设计要求某机关办公大楼，总面积２１０００ｍ２，高６０ｍ，地面１５层，地下１层，属一类高层建筑。按甲方提出的要求，需做到方案合理、技术先进、运转可靠、满足相关法律规范的要求，还要简捷有用、便于操作、管理和维护，减少综合投资。２ 负荷计算和估算广州市越秀建筑设计院主要进行本工程的一次设计，二次装修部分由专业装饰设计公司完成。这就要求一次设计时预留供电电源，既要符合实际情况，又要留有进展变化的余地。本大楼内部功能分为：一般办公室、区领导办公室、大会议室、展厅、大堂、多功能厅（礼堂）、信息中心（计算机中心）、通讯中心（电话总机）、制水中心、空调机房、水泵房等。在一般办公区按５０～６０Ｗ／ｍ２考虑，在特别办公区按５０～８０Ｗ／ｍ２考虑。对于上述特别装修场所，设计估算参数如下表所示。电力负荷一般由各专业提供技术要求及负荷大小。总电力负荷需用系数Ｋｓ为０．７５，功率因数０．８，总照明负荷需用系数Ｋｓ为０．８５，功率因数０．８。２．１ 三相负荷计算方法：将三相用电设备的设备容量乘以一个需用系数Ｋｘ，得有功计算负荷，即：Ｐｊｓ＝Ｋｘ•Ｐｓ（ｋＷ）无功计算负荷Ｑｊｓ确定：Ｑｊｓ＝Ｐｉｓ•ｔｇ Φ（ｋＶａｒ）最后，确定视在计算负荷Ｓｊｓ：Ｓｊｓ＝Ｐｊｓ２＋Ｑｊｓ２（ｋＶＡ）或Ｓｊｓ＝Ｐｊｓ／ｃｏｓ Φ（ｋＶＡ）计算电流为：Ｉｊｓ＝Ｐｊｓ／３ＵｅｃｏｓΦ．（Ｕｅ三相设备的额定电压ｋＶ）２．２ 单相负荷确定：尽量将各单相负荷逐相均匀分配，以减少不平衡。计算时，当回路中的单相负荷的总容量小于该回路三相对称负荷的总容量的１５％时，全部负荷按三相对称负荷计算，当超过１５％时，应将单相负荷换算为等效三相负荷，再同三相负荷相加，功率及电流计算公式同上。３ １０ｋＶ供电系统根据《高层民用建筑设计防火法律规范》（ＧＢ５００４５－９５）９．１．１条规定，一类高层建筑中的消防水泵、防排烟设施、消防电梯、应急照明及消防用电按一级负荷要求供电。按《民...
