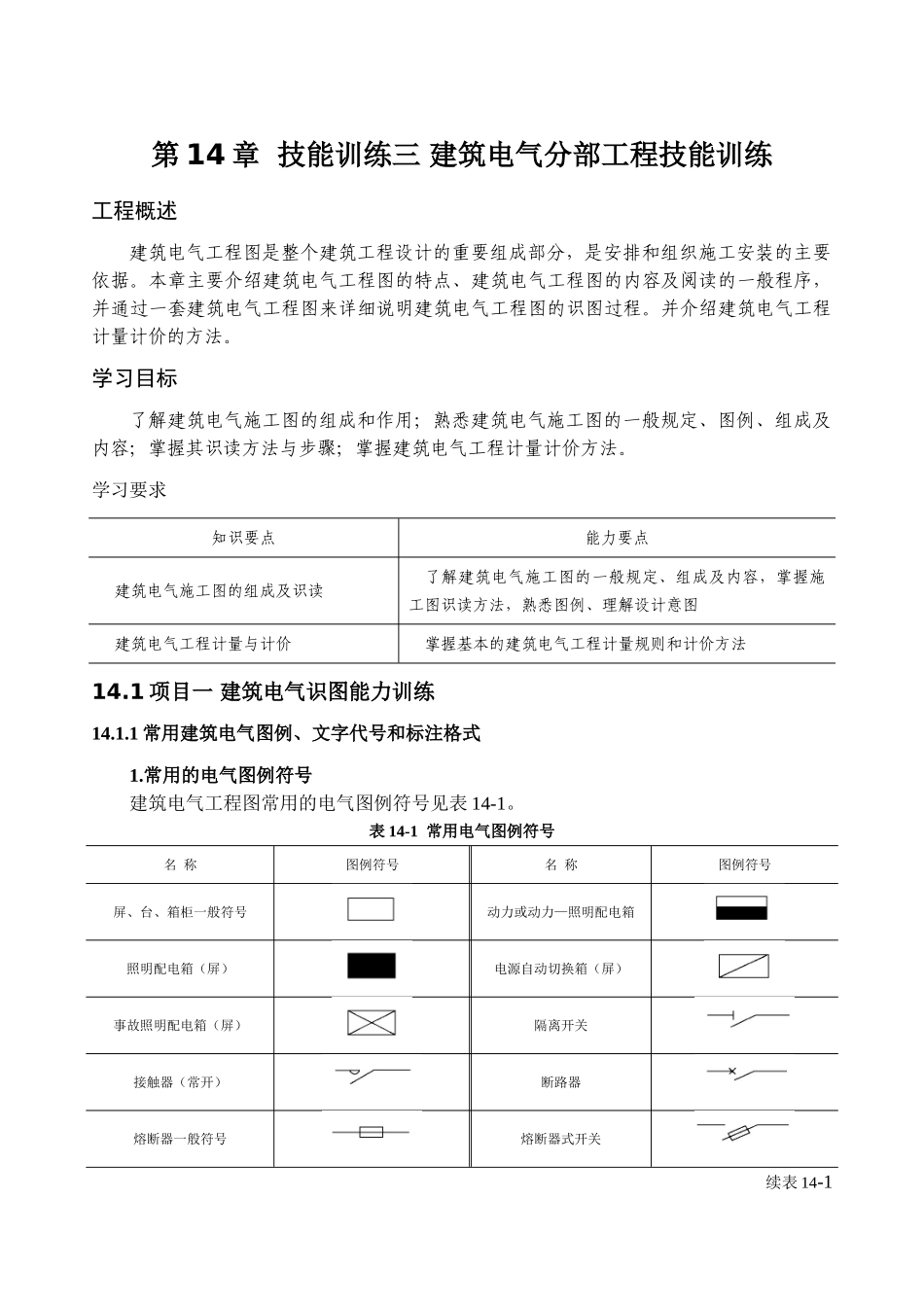

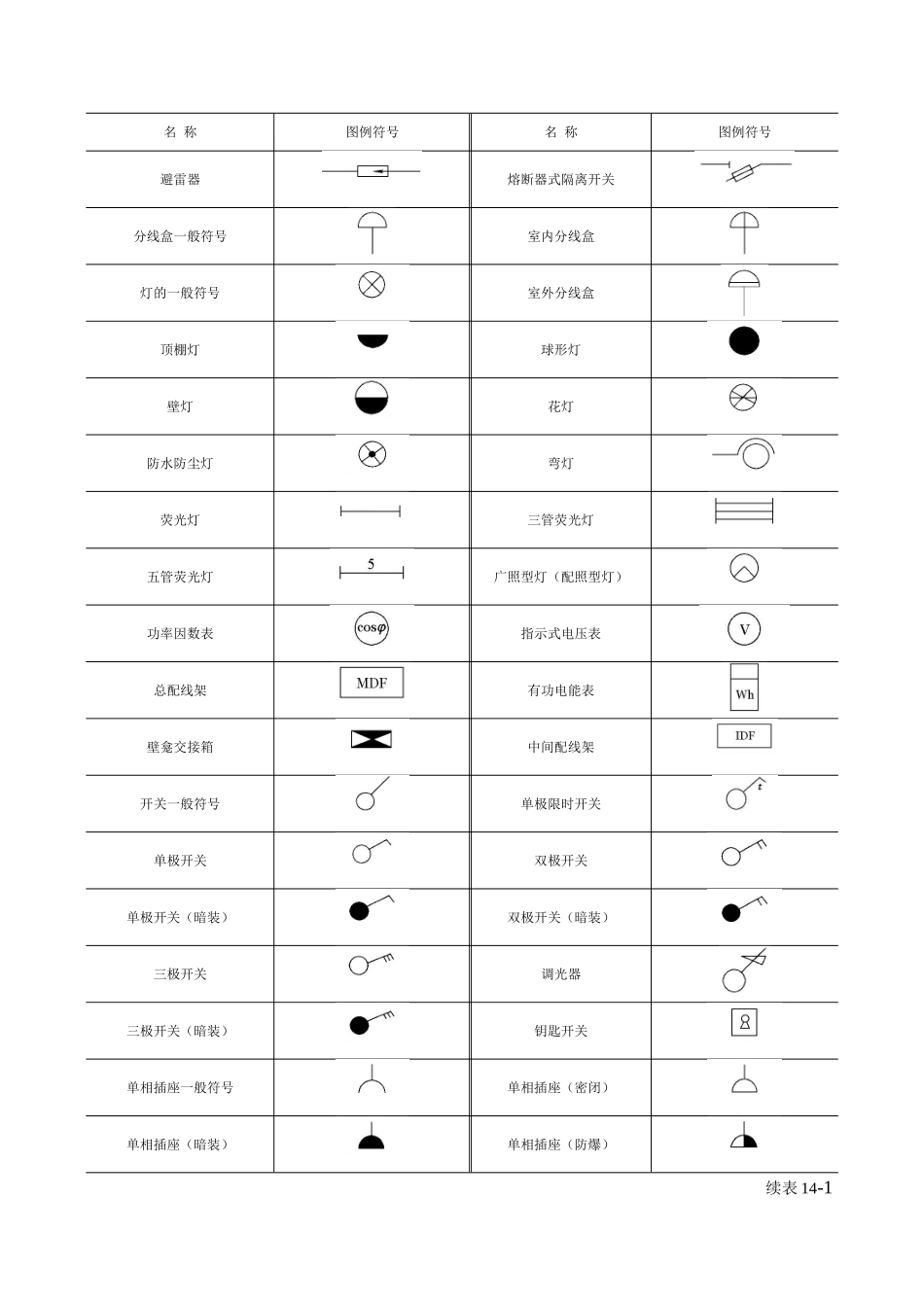

第 14 章 技能训练三 建筑电气分部工程技能训练工程概述建筑电气工程图是整个建筑工程设计的重要组成部分，是安排和组织施工安装的主要依据。本章主要介绍建筑电气工程图的特点、建筑电气工程图的内容及阅读的一般程序，并通过一套建筑电气工程图来详细说明建筑电气工程图的识图过程。并介绍建筑电气工程计量计价的方法。学习目标了解建筑电气施工图的组成和作用；熟悉建筑电气施工图的一般规定、图例、组成及内容；掌握其识读方法与步骤；掌握建筑电气工程计量计价方法。学习要求知识要点能力要点建筑电气施工图的组成及识读了解建筑电气施工图的一般规定、组成及内容，掌握施工图识读方法，熟悉图例、理解设计意图建筑电气工程计量与计价掌握基本的建筑电气工程计量规则和计价方法14.1 项目一 建筑电气识图能力训练14.1.1 常用建筑电气图例、文字代号和标注格式1.常用的电气图例符号建筑电气工程图常用的电气图例符号见表 14-1。表 14-1 常用电气图例符号名 称图例符号名 称图例符号屏、台、箱柜一般符号动力或动力—照明配电箱照明配电箱（屏）电源自动切换箱（屏）事故照明配电箱（屏）隔离开关接触器（常开）断路器熔断器一般符号熔断器式开关续表 14-1 名 称图例符号名 称图例符号避雷器熔断器式隔离开关分线盒一般符号室内分线盒灯的一般符号室外分线盒顶棚灯球形灯壁灯花灯防水防尘灯弯灯荧光灯三管荧光灯五管荧光灯广照型灯（配照型灯）功率因数表指示式电压表总配线架有功电能表壁龛交接箱中间配线架开关一般符号单极限时开关单极开关双极开关单极开关（暗装）双极开关（暗装）三极开关调光器三极开关（暗装）钥匙开关单相插座一般符号单相插座（密闭）单相插座（暗装）单相插座（防爆）续表 14-1 名 称图例符号名 称图例符号带保护接点插座一般符号带保护接点插座（密闭）带保护接点插座（暗装）带保护接点插座（防爆）带接地插孔的三相插座带接地插孔的三相插座（暗装）电信插座的一般符号电铃天线一般符号放大器一般符号两路分配器三路分配器四路分配器电线、电缆、母线、传输通路一般符号三根导线n 根导线有接地极接地装置无接地极接地装置插座箱（板）手动火灾报警按钮指示式电流表匹配终端传声器一般符号扬声器一般符号感烟探测器缆式线型定温探测器感光火灾探测器感温探测器气体火灾探测器（点式）水流指示器火灾报警控制器火灾报警电话机应急疏散指示标志灯应急疏散照明灯2.常用文字代号建筑电气工程图常用...
