2025年9月份考试数控加工工艺与编程第三次作业

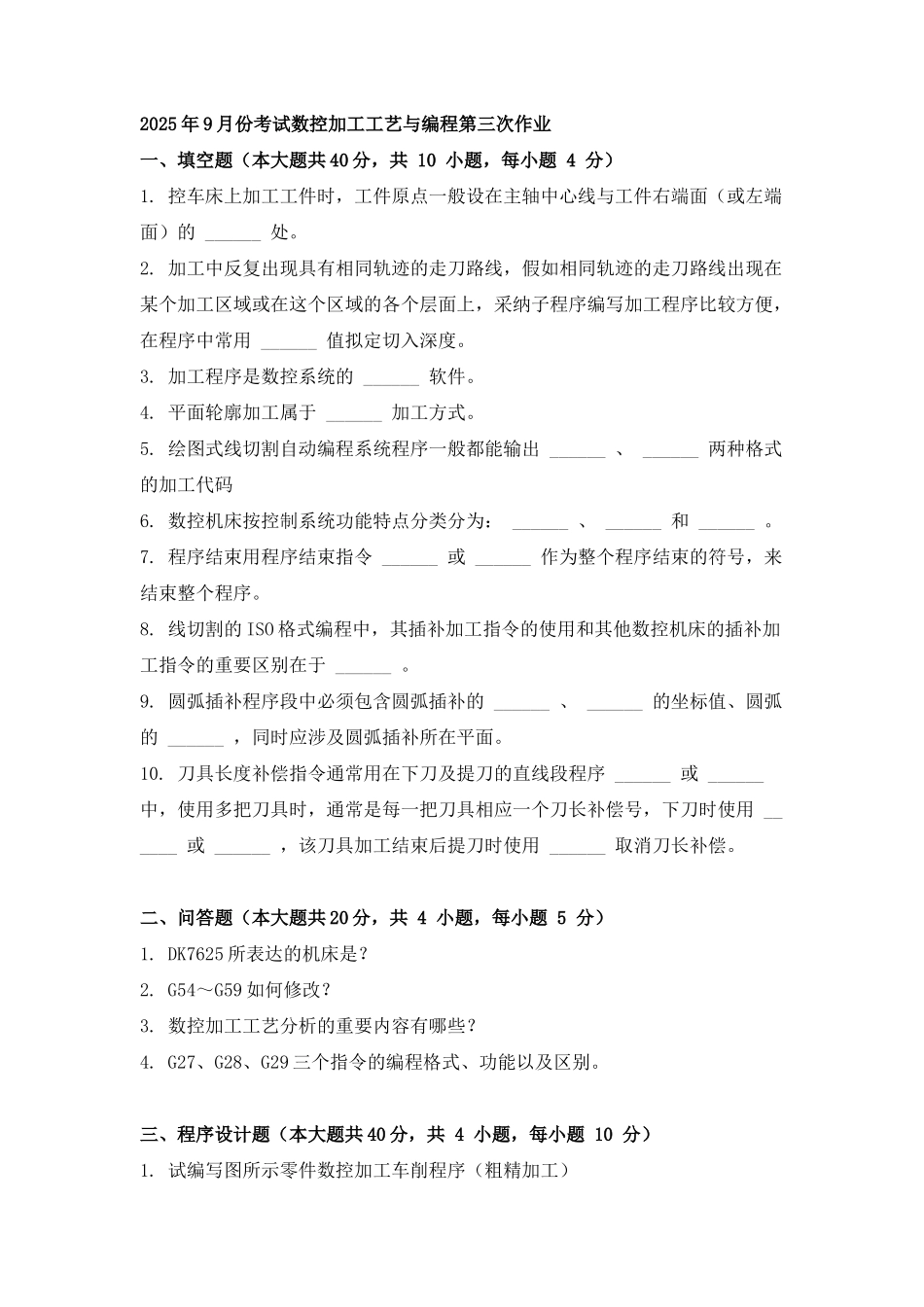

2025 年 9 月份考试数控加工工艺与编程第三次作业一、填空题（本大题共 40 分，共 10 小题，每小题 4 分）1. 控车床上加工工件时，工件原点一般设在主轴中心线与工件右端面（或左端面）的 ______ 处。2. 加工中反复出现具有相同轨迹的走刀路线，假如相同轨迹的走刀路线出现在某个加工区域或在这个区域的各个层面上，采纳子程序编写加工程序比较方便，在程序中常用 ______ 值拟定切入深度。3. 加工程序是数控系统的 ______ 软件。4. 平面轮廓加工属于 ______ 加工方式。5. 绘图式线切割自动编程系统程序一般都能输出 ______ 、 ______ 两种格式的加工代码6. 数控机床按控制系统功能特点分类分为： ______ 、 ______ 和 ______ 。7. 程序结束用程序结束指令 ______ 或 ______ 作为整个程序结束的符号，来结束整个程序。8. 线切割的 ISO 格式编程中，其插补加工指令的使用和其他数控机床的插补加工指令的重要区别在于 ______ 。9. 圆弧插补程序段中必须包含圆弧插补的 ______ 、 ______ 的坐标值、圆弧的 ______ ，同时应涉及圆弧插补所在平面。10. 刀具长度补偿指令通常用在下刀及提刀的直线段程序 ______ 或 ______ 中，使用多把刀具时，通常是每一把刀具相应一个刀长补偿号，下刀时使用 ______ 或 ______ ，该刀具加工结束后提刀时使用 ______ 取消刀长补偿。二、问答题（本大题共 20 分，共 4 小题，每小题 5 分）1. DK7625 所表达的机床是？2. G54～G59 如何修改？3. 数控加工工艺分析的重要内容有哪些？4. G27、G28、G29 三个指令的编程格式、功能以及区别。三、程序设计题（本大题共 40 分，共 4 小题，每小题 10 分）1. 试编写图所示零件数控加工车削程序（粗精加工）2. 用直径为 20mm 的立铣刀，加工如图所示零件。规定每次最大切削深度不超过 20mm。（用子程序编程）3. 按下图编写精加工程序，T01 为中心钻，T02 为 Ø8 钻头，T3 为 Ø12 立铣刀。4. 编制如下图零件的加工程序。答案：一、填空题（40 分，共 10 题，每小题 4 分）1. 参考答案：交点解题方案：评分标准：2. 参考答案：增量解题方案：从子程序应用考虑。评分标准：3. 参考答案：应用解题方案：评分标准：4. 参考答案：二轴解题方案：评分标准：5. 参考答案：3B ISO解题方案：见线切割自动编程概述。评分标准：6. 参考答案：点位控制 点位直线控制 轮廓控制解题...
