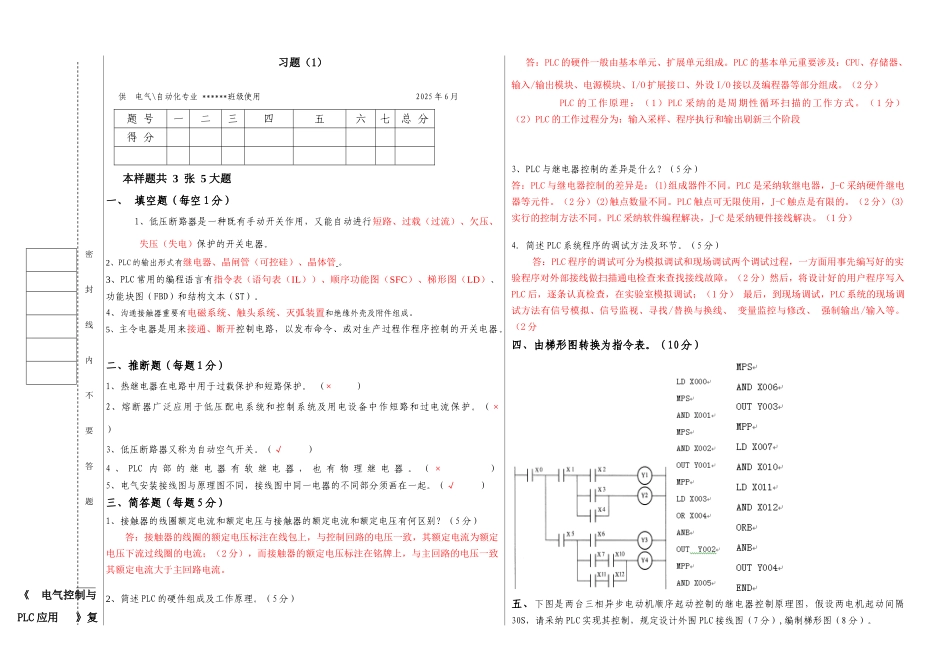

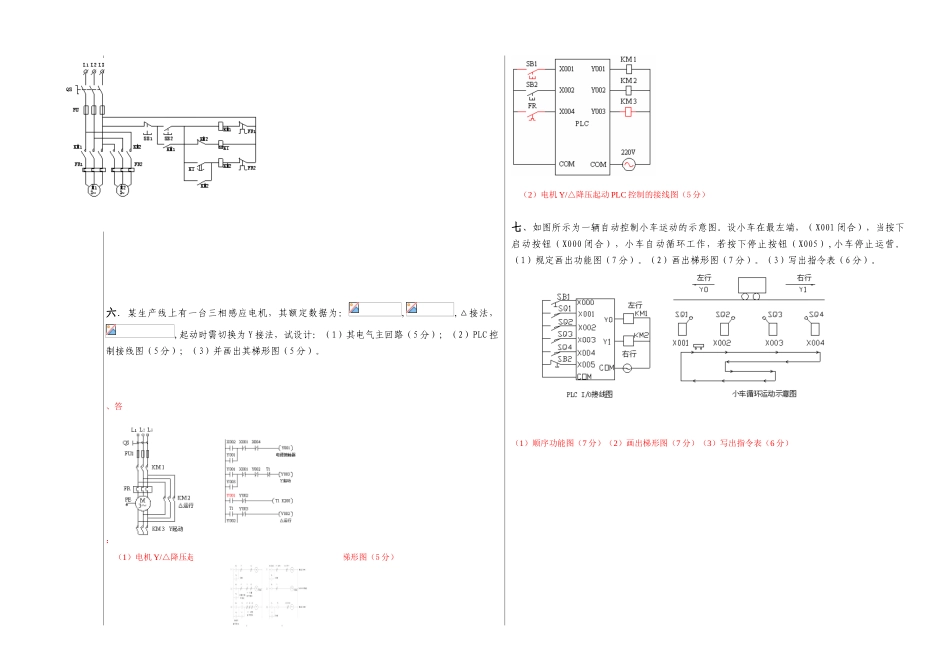

密封线内不要答题 《 电气控制与PLC 应用 》复习题（1）供 电气\自动化专业 ******班级使用 2025 年 6 月题 号一二三四五六七总 分得 分本样题共 3 张 5 大题一、 填空题（每空 1 分） 1、低压断路器是一种既有手动开关作用，又能自动进行短路、过载（过流）、欠压、失压（失电）保护的开关电器。2、PLC 的输出形式有继电器、晶闸管（可控硅）、晶体管 。 3、PLC 常用的编程语言有指令表（语句表（IL））、顺序功能图（SFC）、梯形图（LD）、功能块图（FBD）和结构文本（ST）。4、沟通接触器重要有电磁系统、触头系统、灭弧装置和绝缘外壳及附件组成。5、主令电器是用来接通、断开控制电路，以发布命令、或对生产过程作程序控制的开关电器。 二、推断题（每题 1 分）1、热继电器在电路中用于过载保护和短路保护。 （× ）2、熔断器广泛应用于低压配电系统和控制系统及用电设备中作短路和过电流保护。（ × ）3、低压断路器又称为自动空气开关。（√ ）4 、 PLC 内 部 的 继 电 器 有 软 继 电 器 ， 也 有 物 理 继 电 器 。 （ × ）5、电气安装接线图与原理图不同，接线图中同一电器的不同部分须画在一起。（√ ）三、简答题（每题 5 分）1、接触器的线圈额定电流和额定电压与接触器的额定电流和额定电压有何区别？（5 分）答：接触器的线圈的额定电压标注在线包上，与控制回路的电压一致，其额定电流为额定电压下流过线圈的电流；（2 分），而接触器的额定电压标注在铭牌上，与主回路的电压一致其额定电流大于主回路电流。2、简述 PLC 的硬件组成及工作原理。（5 分）答：PLC 的硬件一般由基本单元、扩展单元组成。PLC 的基本单元重要涉及：CPU、存储器、输入/输出模块、电源模块、I/O 扩展接口、外设 I/O 接以及编程器等部分组成。（2 分） PLC 的工作原理：（1）PLC 采纳的是周期性循环扫描的工作方式。（ 1 分） （2）PLC 的工作过程分为：输入采样、程序执行和输出刷新三个阶段3、PLC 与继电器控制的差异是什么？（5 分）答：PLC 与继电器控制的差异是：(1)组成器件不同。PLC 是采纳软继电器，J-C 采纳硬件继电器等元件。（2 分）(2)触点数量不同。PLC 触点可无限使用，J-C 触点是有限的。（2 分）(3)实行的控制方法不同。PLC 采纳软件编程解决，J-C 是采纳硬件接线解决。（1 分）4．简述 PLC 系统程序的调试方法及环节。（5 分） 答：PLC...
