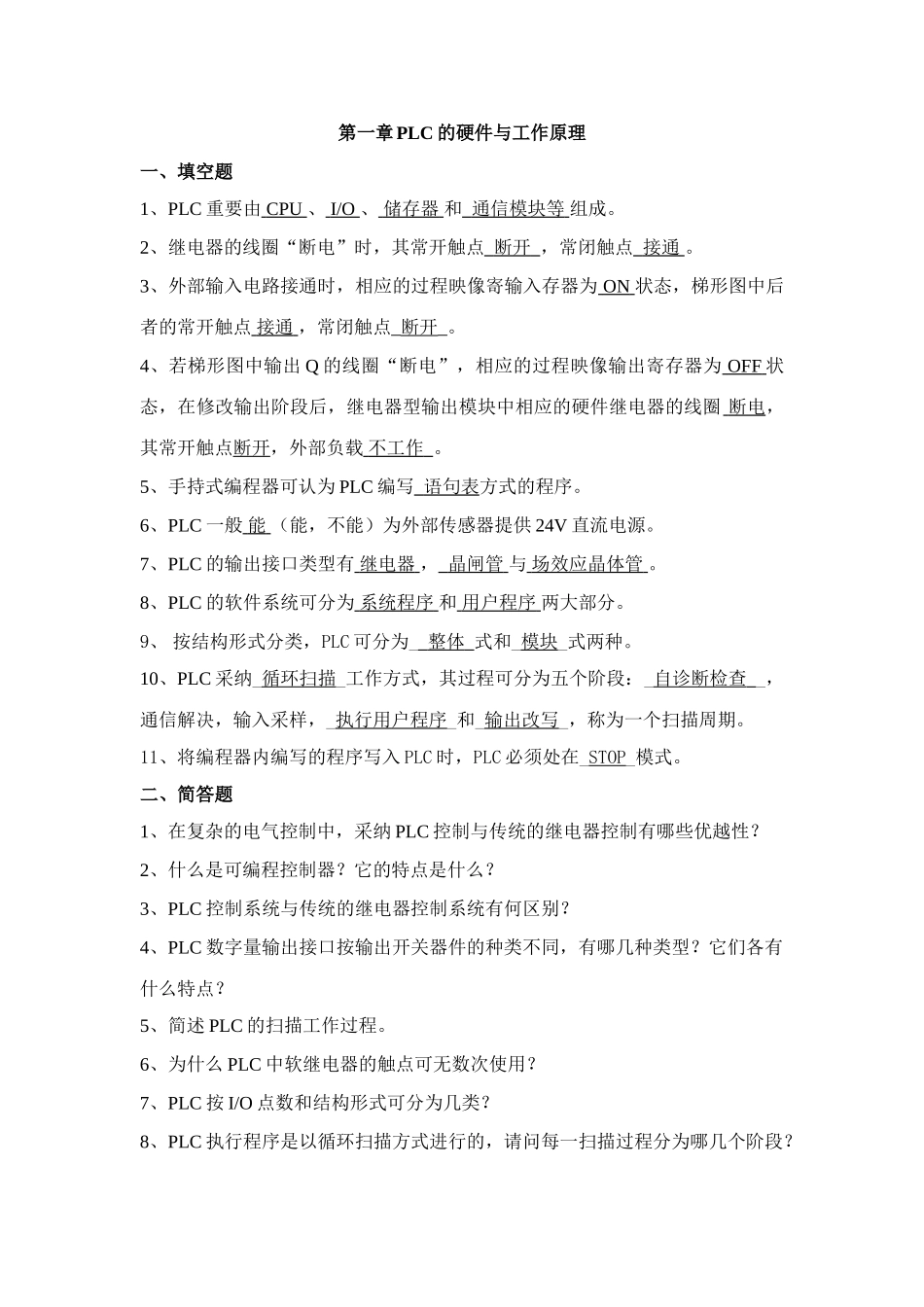

第一章PLC 的硬件与工作原理一、填空题1、PLC 重要由 CPU 、 I/O 、 储存器 和 通信模块等 组成。2、继电器的线圈“断电”时，其常开触点 断开 ，常闭触点 接通 。 3、外部输入电路接通时，相应的过程映像寄输入存器为 ON 状态，梯形图中后者的常开触点 接通 ，常闭触点_断开_。4、若梯形图中输出 Q 的线圈“断电”，相应的过程映像输出寄存器为 OFF 状态，在修改输出阶段后，继电器型输出模块中相应的硬件继电器的线圈 断电 ，其常开触点断开，外部负载 不工作 。 5、手持式编程器可认为 PLC 编写 语句表 方式的程序。6、PLC 一般 能 （能，不能）为外部传感器提供 24V 直流电源。7、PLC 的输出接口类型有 继电器 ， 晶闸管 与 场效应晶体管 。8、PLC 的软件系统可分为 系统程序 和 用户程序 两大部分。9、 按结构形式分类，PLC 可分为__ 整体 _ 式和_模块_式两种。10、PLC 采纳_循环扫描_工作方式，其过程可分为五个阶段：_自诊断检查 _ _，通信解决，输入采样，_执行用户程序_和_输出改写_，称为一个扫描周期。11、将编程器内编写的程序写入 PLC 时，PLC 必须处在_STOP_模式。二、简答题1、在复杂的电气控制中，采纳 PLC 控制与传统的继电器控制有哪些优越性？2、什么是可编程控制器？它的特点是什么？3、PLC 控制系统与传统的继电器控制系统有何区别？4、PLC 数字量输出接口按输出开关器件的种类不同，有哪几种类型？它们各有什么特点？5、简述 PLC 的扫描工作过程。6、为什么 PLC 中软继电器的触点可无数次使用？7、PLC 按 I/O 点数和结构形式可分为几类？8、PLC 执行程序是以循环扫描方式进行的，请问每一扫描过程分为哪几个阶段？三、推断题1、PLC 的输入电路均采纳光电耦合隔离方式。（×）2、CPU224 型 PLC 本机 I/O 点数为 14/10。（√）3、PLC 的周期性循环扫描方式不会产生输入/输出滞后时间。（×）4、间接寻址是通过地址指针来存取存储器中的数据。（ √ ）5、存储器 AI、AQ 只能使用字寻址方式来存取信息。（ √ ）四、选择题1、世界上第 1 台 PLC 诞生于（D）A.、日本松下公司，1970 年；B、德国西门子公司，1969 年；C、美国通用公司，1968 年； D、美国数字设备公司，1969 年。2、下列不属于 PLC 硬件系统组成的是（A）A、用户程序 B、输入输出接口 C、中央解决单元 D、通讯接口3、CPU226 型 PLC 本机 I/O 点数为（...
