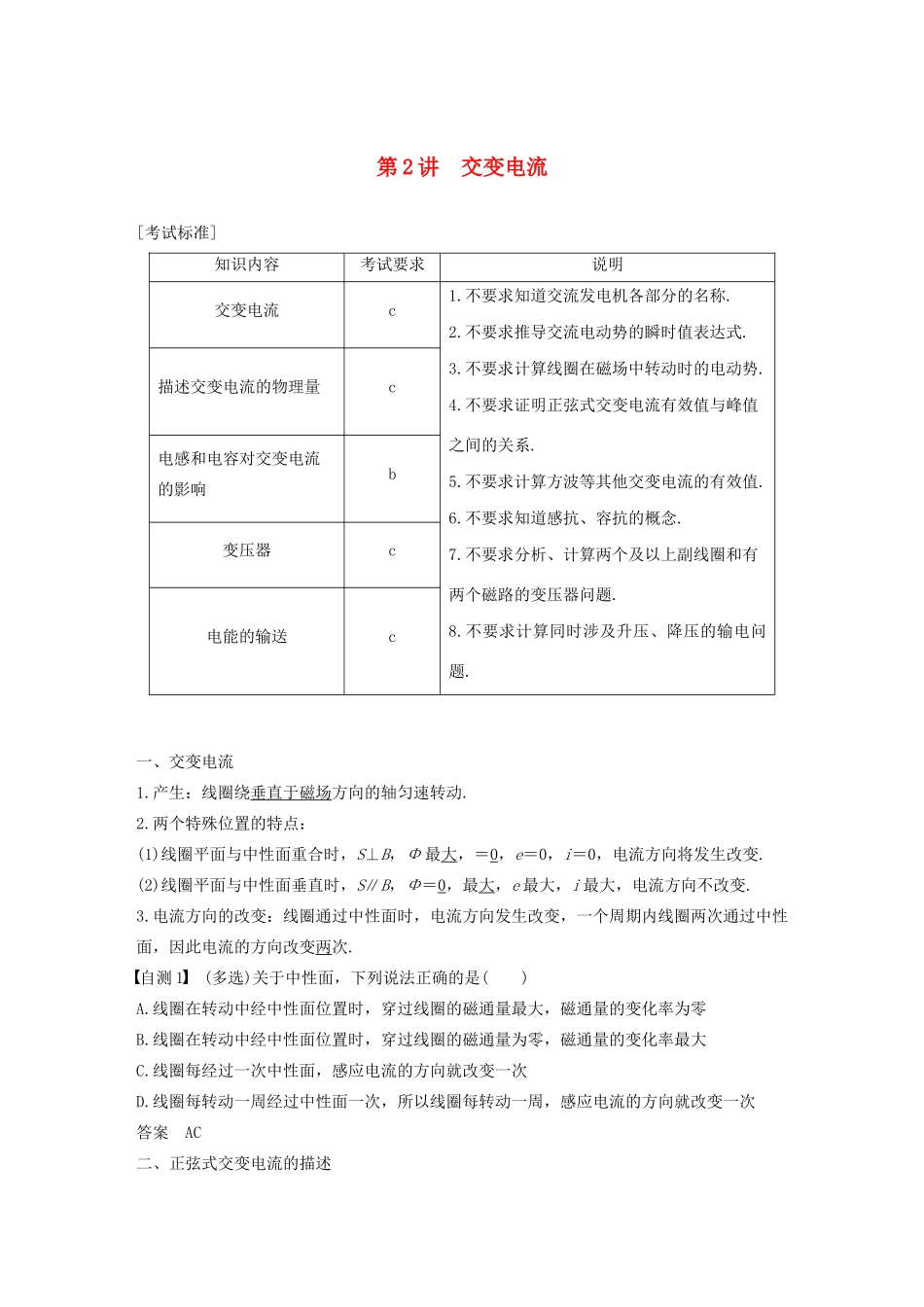

第 2 讲 交变电流[考试标准]知识内容考试要求说明交变电流c1.不要求知道交流发电机各部分的名称.2.不要求推导交流电动势的瞬时值表达式.3.不要求计算线圈在磁场中转动时的电动势.4.不要求证明正弦式交变电流有效值与峰值之间的关系.5.不要求计算方波等其他交变电流的有效值.6.不要求知道感抗、容抗的概念.7.不要求分析、计算两个及以上副线圈和有两个磁路的变压器问题.8.不要求计算同时涉及升压、降压的输电问题.描述交变电流的物理量c电感和电容对交变电流的影响b变压器c电能的输送c一、交变电流1.产生：线圈绕垂直于磁场方向的轴匀速转动.2.两个特殊位置的特点：(1)线圈平面与中性面重合时，S⊥B，Φ 最大，＝0，e＝0，i＝0，电流方向将发生改变.(2)线圈平面与中性面垂直时，S∥B，Φ＝0，最大，e 最大，i 最大，电流方向不改变.3.电流方向的改变：线圈通过中性面时，电流方向发生改变，一个周期内线圈两次通过中性面，因此电流的方向改变两次.自测 1 (多选)关于中性面，下列说法正确的是( )A.线圈在转动中经中性面位置时，穿过线圈的磁通量最大，磁通量的变化率为零B.线圈在转动中经中性面位置时，穿过线圈的磁通量为零，磁通量的变化率最大C.线圈每经过一次中性面，感应电流的方向就改变一次D.线圈每转动一周经过中性面一次，所以线圈每转动一周，感应电流的方向就改变一次答案 AC二、正弦式交变电流的描述1.周期和频率(1)周期(T)：交变电流完成一次周期性变化(线圈转一周)所需的时间，单位是秒(s)，公式T＝.(2)频率(f)：交变电流在 1s 内完成周期性变化的次数，单位是赫兹(Hz).(3)周期和频率的关系：T＝或 f＝.2.正弦式交变电流的函数表达式(线圈在中性面位置开始计时)(1)电动势 e 随时间变化的规律：e＝Emsinωt，其中 ω 为线圈转动的角速度，Em＝nBSω.(2)负载两端的电压 u 随时间变化的规律：u＝Umsinωt.(3)电流 i 随时间变化的规律：i＝Imsinωt.3.交变电流的瞬时值、峰值和有效值(1)瞬时值：交变电流某一时刻的值，是时间的函数.(2)峰值：交变电流(电流、电压或电动势)所能达到的最大的值，也叫最大值.(3)有效值：跟交变电流的热效应等效的恒定电流的值叫做交变电流的有效值.对正弦交流电，其有效值和峰值的关系为：E＝，U＝，I＝.自测 2 (多选)如图 1 所示是某种正弦交变电压的波形图，由图可确定该电压的( )图 1A.周期是 0.01sB.最大值是 311VC.有效值约是 220VD.表达式为 u＝220sin100πt(V)答案 B...
