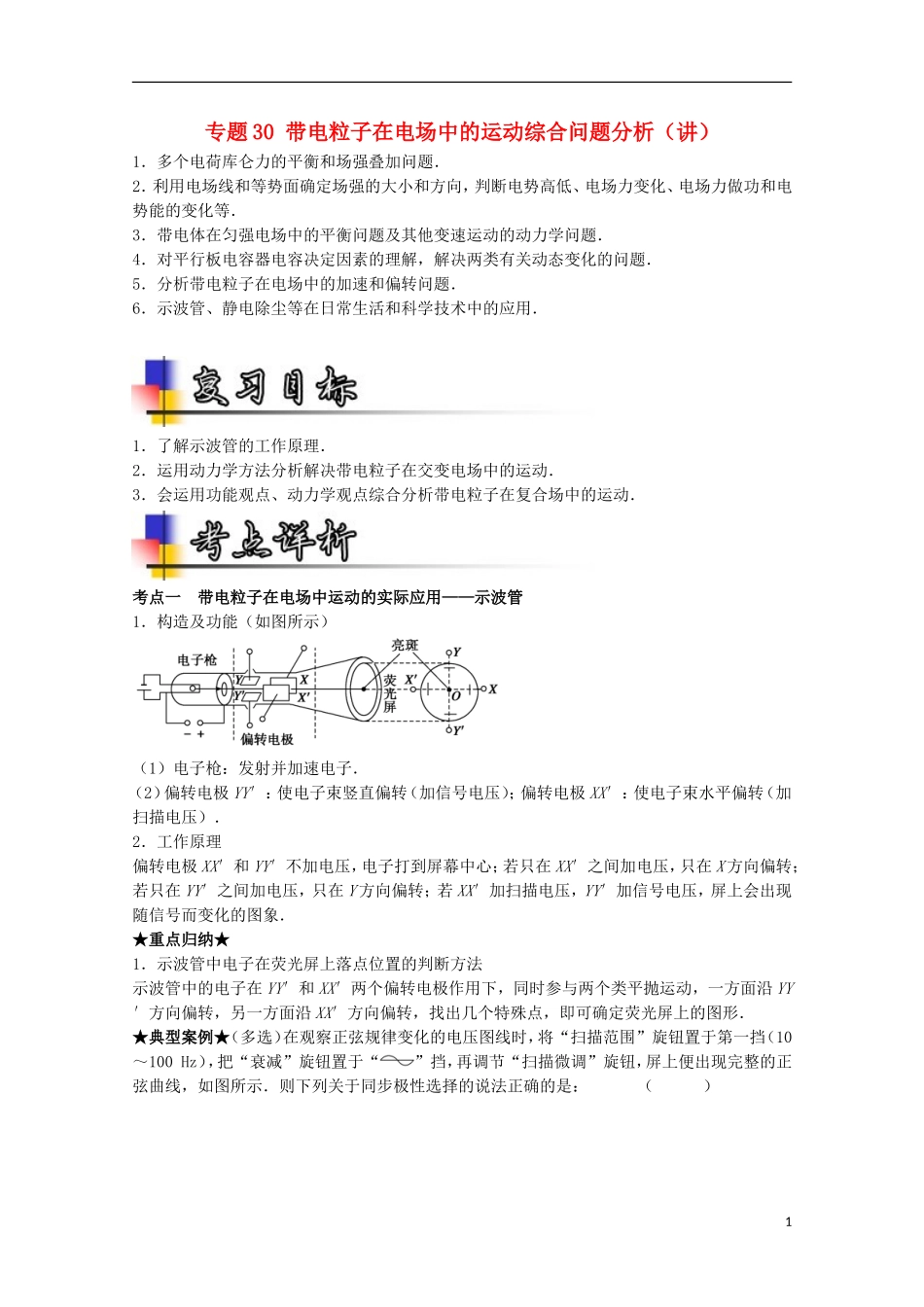

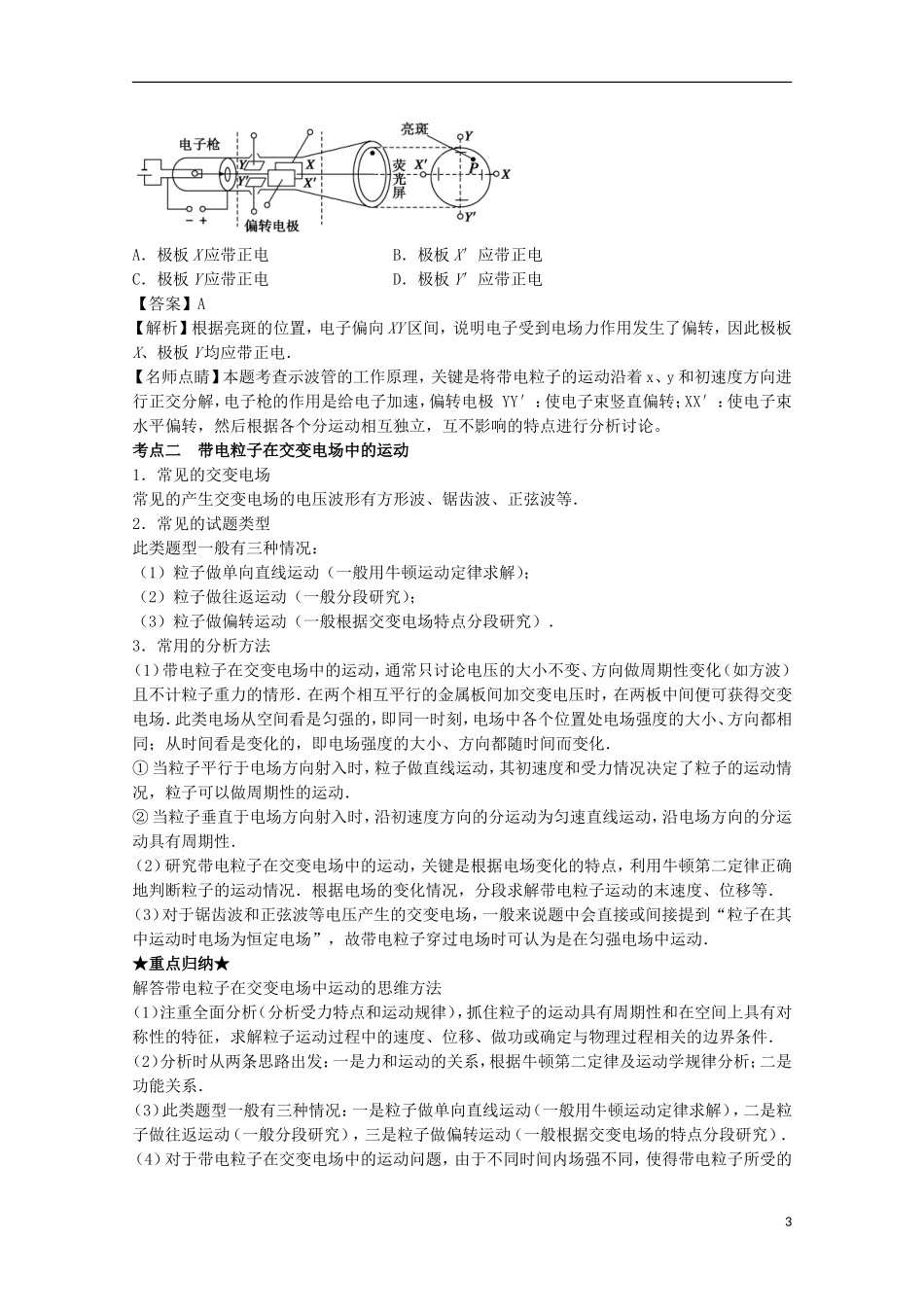

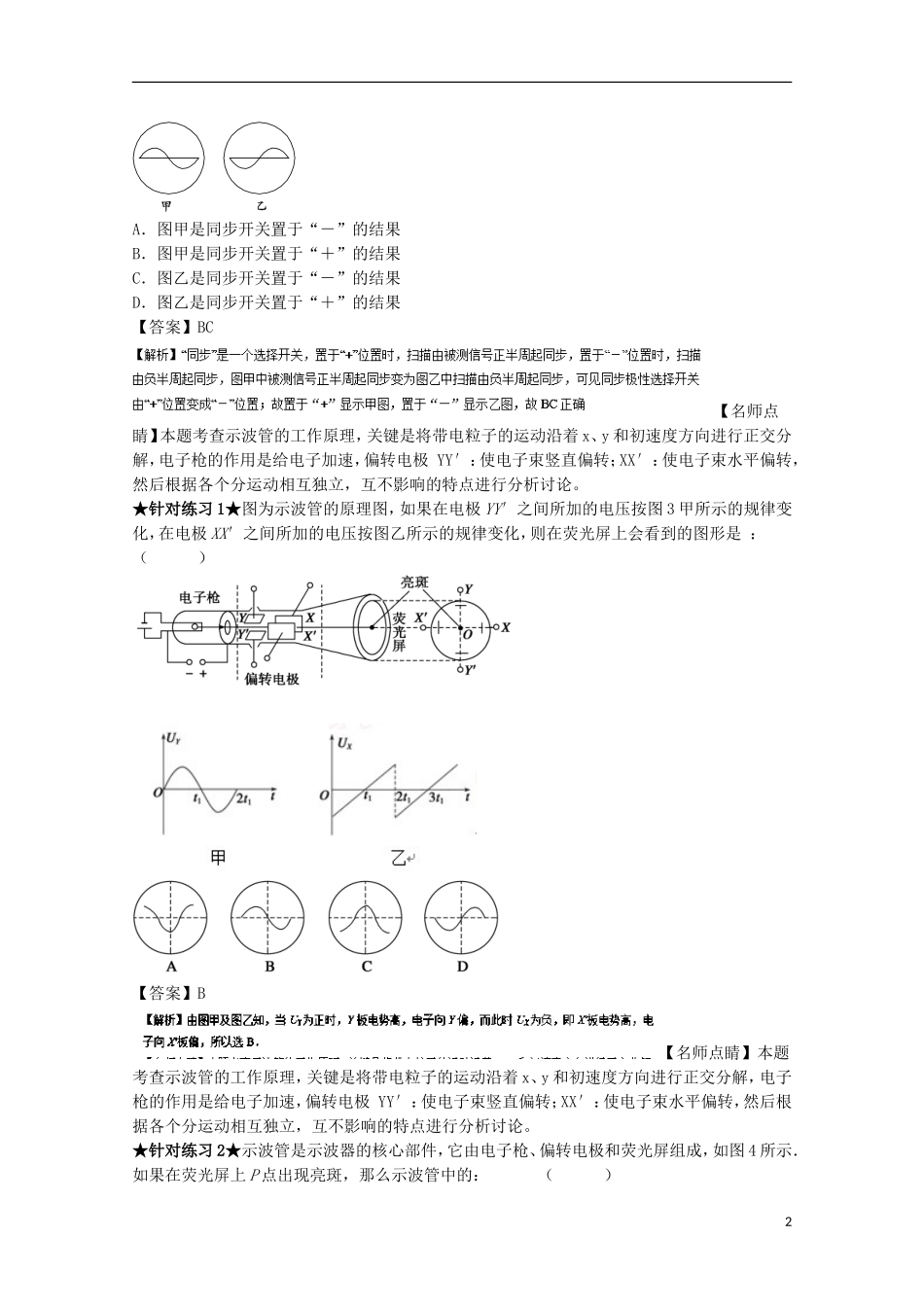

专题 30 带电粒子在电场中的运动综合问题分析（讲）1．多个电荷库仑力的平衡和场强叠加问题．2．利用电场线和等势面确定场强的大小和方向，判断电势高低、电场力变化、电场力做功和电势能的变化等．3．带电体在匀强电场中的平衡问题及其他变速运动的动力学问题．4．对平行板电容器电容决定因素的理解，解决两类有关动态变化的问题．5．分析带电粒子在电场中的加速和偏转问题．6．示波管、静电除尘等在日常生活和科学技术中的应用．1．了解示波管的工作原理．2．运用动力学方法分析解决带电粒子在交变电场中的运动．3．会运用功能观点、动力学观点综合分析带电粒子在复合场中的运动．考点一 带电粒子在电场中运动的实际应用——示波管1．构造及功能（如图所示）（1）电子枪：发射并加速电子．（2）偏转电极 YY′：使电子束竖直偏转（加信号电压）；偏转电极 XX′：使电子束水平偏转（加扫描电压）．2．工作原理偏转电极 XX′和 YY′不加电压，电子打到屏幕中心；若只在 XX′之间加电压，只在 X 方向偏转；若只在 YY′之间加电压，只在 Y 方向偏转；若 XX′加扫描电压，YY′加信号电压，屏上会出现随信号而变化的图象．★重点归纳★1．示波管中电子在荧光屏上落点位置的判断方法示波管中的电子在 YY′和 XX′两个偏转电极作用下，同时参与两个类平抛运动，一方面沿 YY′方向偏转，另一方面沿 XX′方向偏转，找出几个特殊点，即可确定荧光屏上的图形．★典型案例★（多选）在观察正弦规律变化的电压图线时，将“扫描范围”旋钮置于第一挡（10～100 Hz），把“衰减”旋钮置于“”挡，再调节“扫描微调”旋钮，屏上便出现完整的正弦曲线，如图所示．则下列关于同步极性选择的说法正确的是： （ ）1A．图甲是同步开关置于“－”的结果B．图甲是同步开关置于“＋”的结果C．图乙是同步开关置于“－”的结果D．图乙是同步开关置于“＋”的结果【答案】BC【名师点睛】本题考查示波管的工作原理，关键是将带电粒子的运动沿着 x、y 和初速度方向进行正交分解，电子枪的作用是给电子加速，偏转电极 YY′：使电子束竖直偏转；XX′：使电子束水平偏转，然后根据各个分运动相互独立，互不影响的特点进行分析讨论。★针对练习 1★图为示波管的原理图，如果在电极 YY′之间所加的电压按图 3 甲所示的规律变化，在电极 XX′之间所加的电压按图乙所示的规律变化，则在荧光屏上会看到的图形是 ： （ ） 【答案】B【名师点睛】本题考查...
