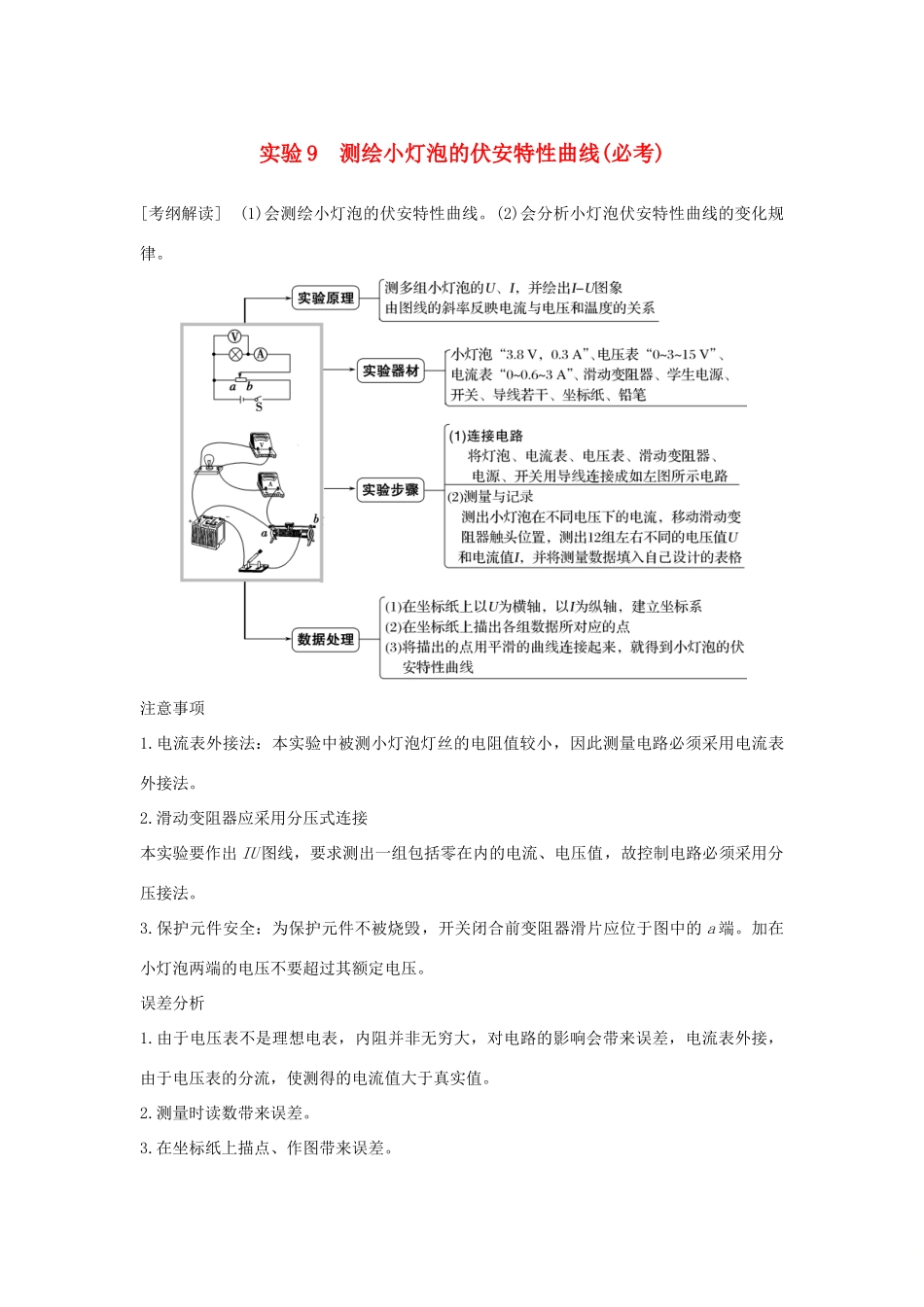

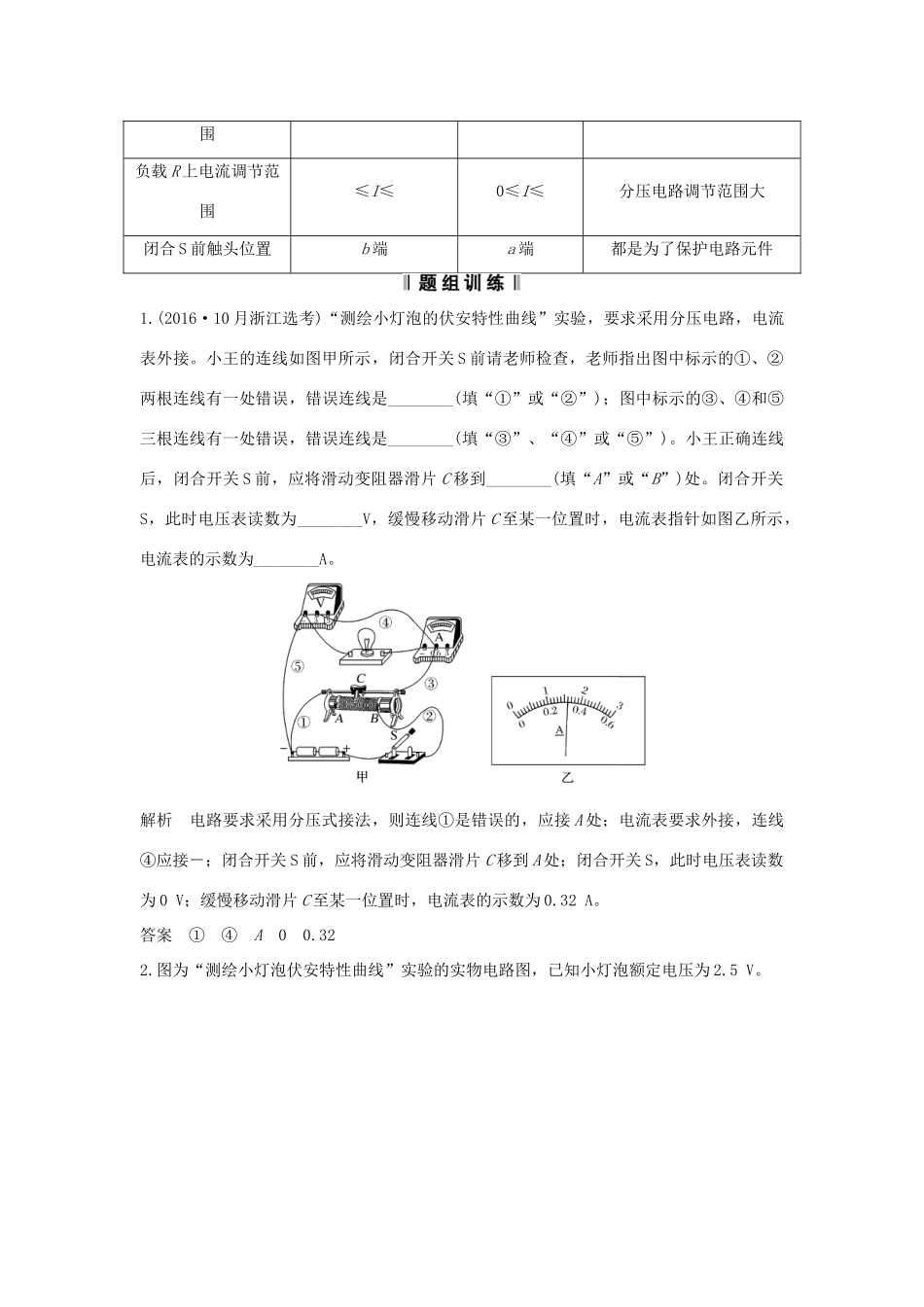

实验 9 测绘小灯泡的伏安特性曲线(必考)[考纲解读] (1)会测绘小灯泡的伏安特性曲线。(2)会分析小灯泡伏安特性曲线的变化规律。注意事项1.电流表外接法：本实验中被测小灯泡灯丝的电阻值较小，因此测量电路必须采用电流表外接法。2.滑动变阻器应采用分压式连接本实验要作出 IU 图线，要求测出一组包括零在内的电流、电压值，故控制电路必须采用分压接法。3.保护元件安全：为保护元件不被烧毁，开关闭合前变阻器滑片应位于图中的 a 端。加在小灯泡两端的电压不要超过其额定电压。误差分析1.由于电压表不是理想电表，内阻并非无穷大，对电路的影响会带来误差，电流表外接，由于电压表的分流，使测得的电流值大于真实值。2.测量时读数带来误差。3.在坐标纸上描点、作图带来误差。考点一 实验原理及基本操作 1.实验器材的选择(1)原则：①安全；②准确；③操作方便。(2)具体要求：① 电源允许的最大电流不小于电路中的实际最大电流。干电池中电流一般不允许超过 0.6 A。② 用电器的额定电流不能小于通过该用电器的实际最大电流。③ 电压表或电流表的量程不能小于被测电压或电流的最大值。④ 电压表或电流表的指针应偏转到满刻度的以上。⑤ 从便于操作来考虑，限流式接法要选用与待测电阻相近的滑动变阻器，分压式接法要选用小阻值滑动变阻器。2.电流表、电压表测电阻两种方法的比较选择电流表内接法电流表外接法电路图误差原因电流表分压U 测＝Ux＋UA电压表分流I 测＝Ix＋IV电阻测量值R 测＝＝Rx＋RA＞Rx，测量值大于真实值R 测＝＝＜Rx，测量值小于真实值适用条件RA≪RxRV≫Rx口诀大内偏大(大电阻用内接法测量，测量值偏大)小外偏小(小电阻用外接法测量，测量值偏小)3.滑动变阻器两种接法的比较限流接法分压接法对比说明电路图串、并联关系不同负载 R 上电压调节范≤U≤E0≤U≤E分压电路调节范围大围负载 R 上电流调节范围≤I≤0≤I≤分压电路调节范围大闭合 S 前触头位置b 端a 端都是为了保护电路元件1.(2016·10 月浙江选考)“测绘小灯泡的伏安特性曲线”实验，要求采用分压电路，电流表外接。小王的连线如图甲所示，闭合开关 S 前请老师检查，老师指出图中标示的①、②两根连线有一处错误，错误连线是________(填“①”或“②”)；图中标示的③、④和⑤三根连线有一处错误，错误连线是________(填“③”、“④”或“⑤”)。小王正确连线后，闭合开关 S 前，应将滑动变阻器滑片 C 移到________(填“A”或“B”)处...
