51单片机入门实例VIP专享

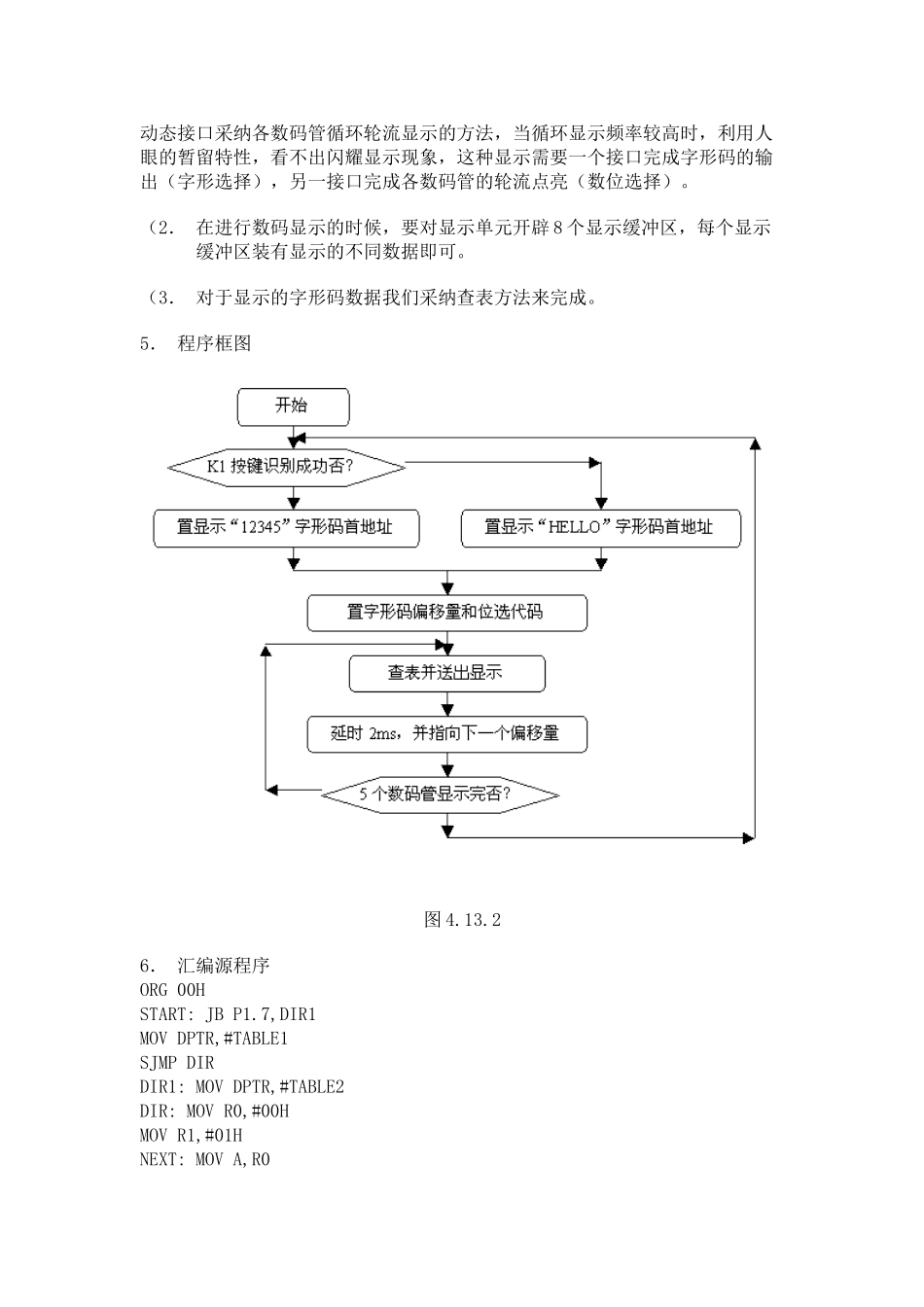

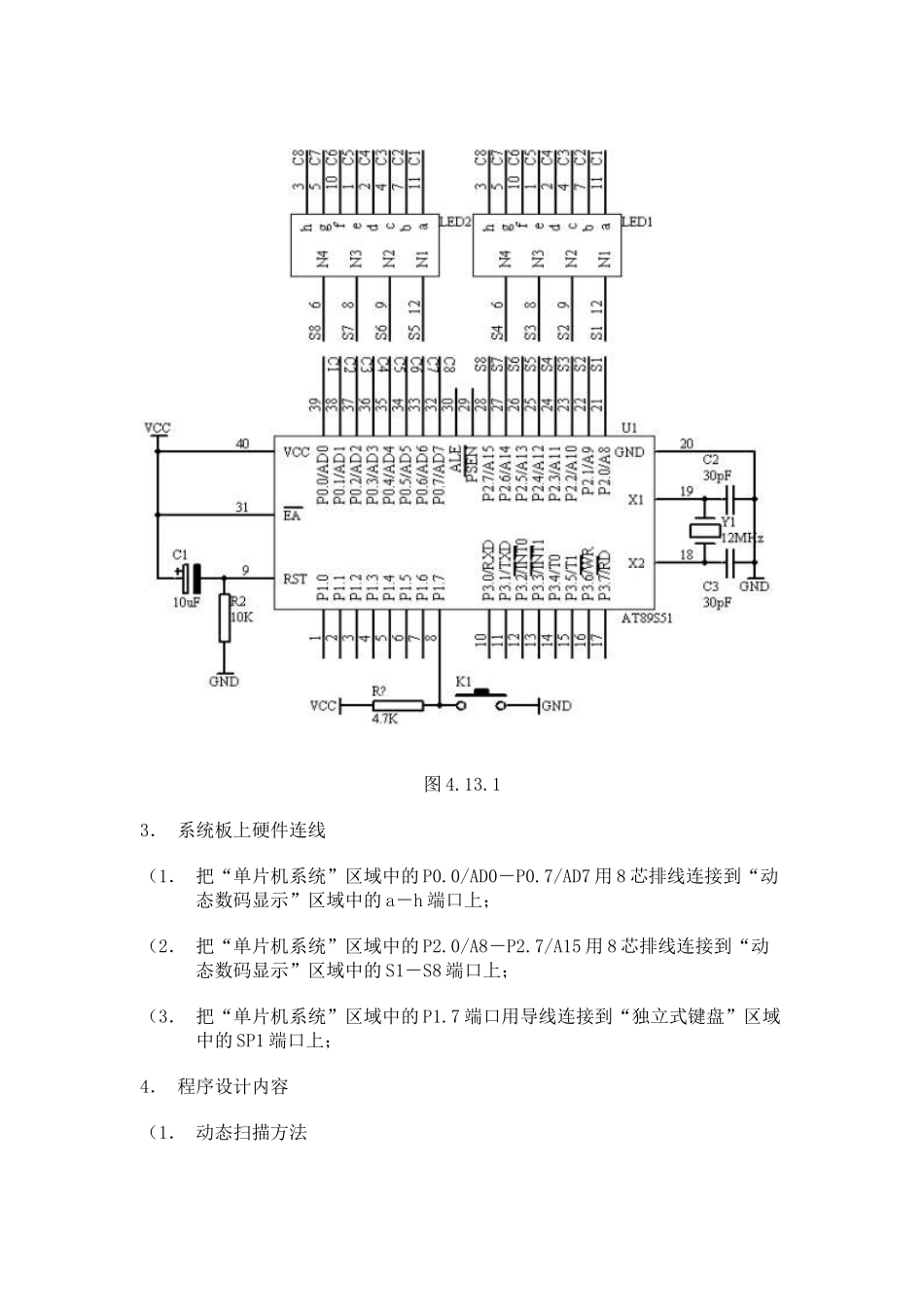

13． 动态数码显示技术 14 4×4 矩阵式键盘识别技术 15． 定时计数器 T0 作定时应用技术（一） 13． 动态数码显示技术 1． 实验任务 如图 4.13.1 所示，P0 端口接动态数码管的字形码笔段，P2 端口接动态数码管的数位选择端，P1.7 接一个开关，当开关接高电平常，显示“12345”字样；当开关接低电平常，显示“HELLO”字样。 2． 电路原理图 图 4.13.1 3． 系统板上硬件连线 （1． 把“单片机系统”区域中的 P0.0/AD0－P0.7/AD7 用 8 芯排线连接到“动态数码显示”区域中的 a－h 端口上； （2． 把“单片机系统”区域中的 P2.0/A8－P2.7/A15 用 8 芯排线连接到“动态数码显示”区域中的 S1－S8 端口上； （3． 把“单片机系统”区域中的 P1.7 端口用导线连接到“独立式键盘”区域中的 SP1 端口上； 4． 程序设计内容 （1． 动态扫描方法 动态接口采纳各数码管循环轮流显示的方法，当循环显示频率较高时，利用人眼的暂留特性，看不出闪耀显示现象，这种显示需要一个接口完成字形码的输出（字形选择），另一接口完成各数码管的轮流点亮（数位选择）。 （2． 在进行数码显示的时候，要对显示单元开辟 8 个显示缓冲区，每个显示缓冲区装有显示的不同数据即可。 （3． 对于显示的字形码数据我们采纳查表方法来完成。 5． 程序框图 图 4.13.2 6． 汇编源程序ORG 00HSTART: JB P1.7,DIR1MOV DPTR,#TABLE1SJMP DIRDIR1: MOV DPTR,#TABLE2DIR: MOV R0,#00HMOV R1,#01HNEXT: MOV A,R0MOVC A,@A+DPTRMOV P0,AMOV A,R1MOV P2,ALCALL DAYINC R0RL AMOV R1,ACJNE R1,#0DFH,NEXTSJMP STARTDAY: MOV R6,#4D1: MOV R7,#248DJNZ R7,$DJNZ R6,D1RETTABLE1: DB 06H,5BH,4FH,66H,6DHTABLE2: DB 78H,79H,38H,38H,3FHEND7． C 语言源程序#include unsigned char code table1[]={0x06,0x5b,0x4f,0x66,0x6d};unsigned char code table2[]={0x78,0x79,0x38,0x38,0x3f};unsigned char i;unsigned char a,b;unsigned char temp;void main(void){while(1){temp=0xfe;for(i=0;i<5;i++){if(P1_7==1){P0=table1[i];}else{P0=table2[i];}P2=temp;a=temp<<(i+1);b=temp>>(7-i);temp=a|b; for(a=4;a>0;a--)for(b=248;b>0;b--);}}} 14． 4×4 矩阵式键盘识别技术 1． 实验任务 如图 4.14.2 所示，用 AT89S51 的并行口 P1 接 4×4 矩阵键盘，...
