51单片机大容量数据存储器的扩展

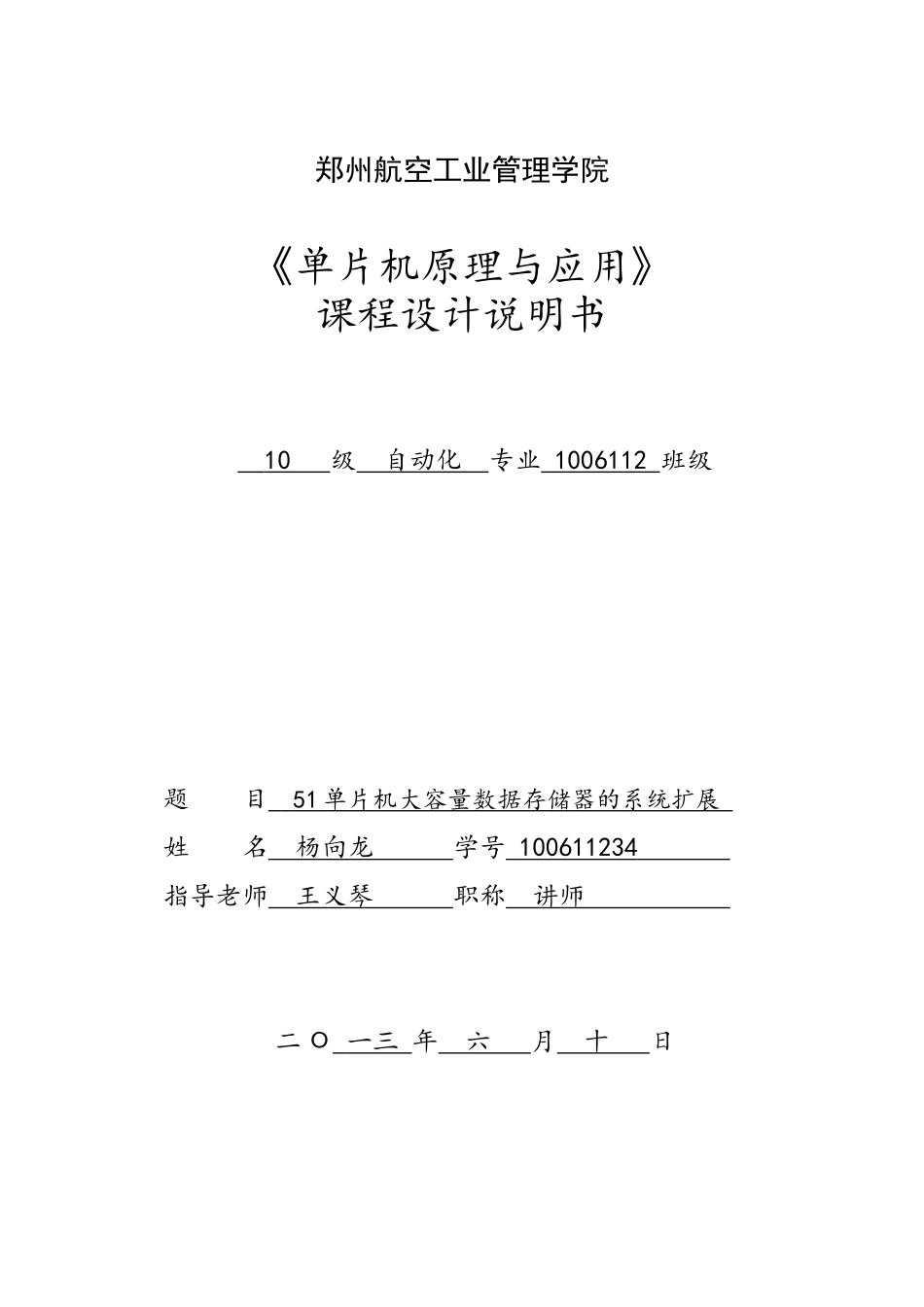

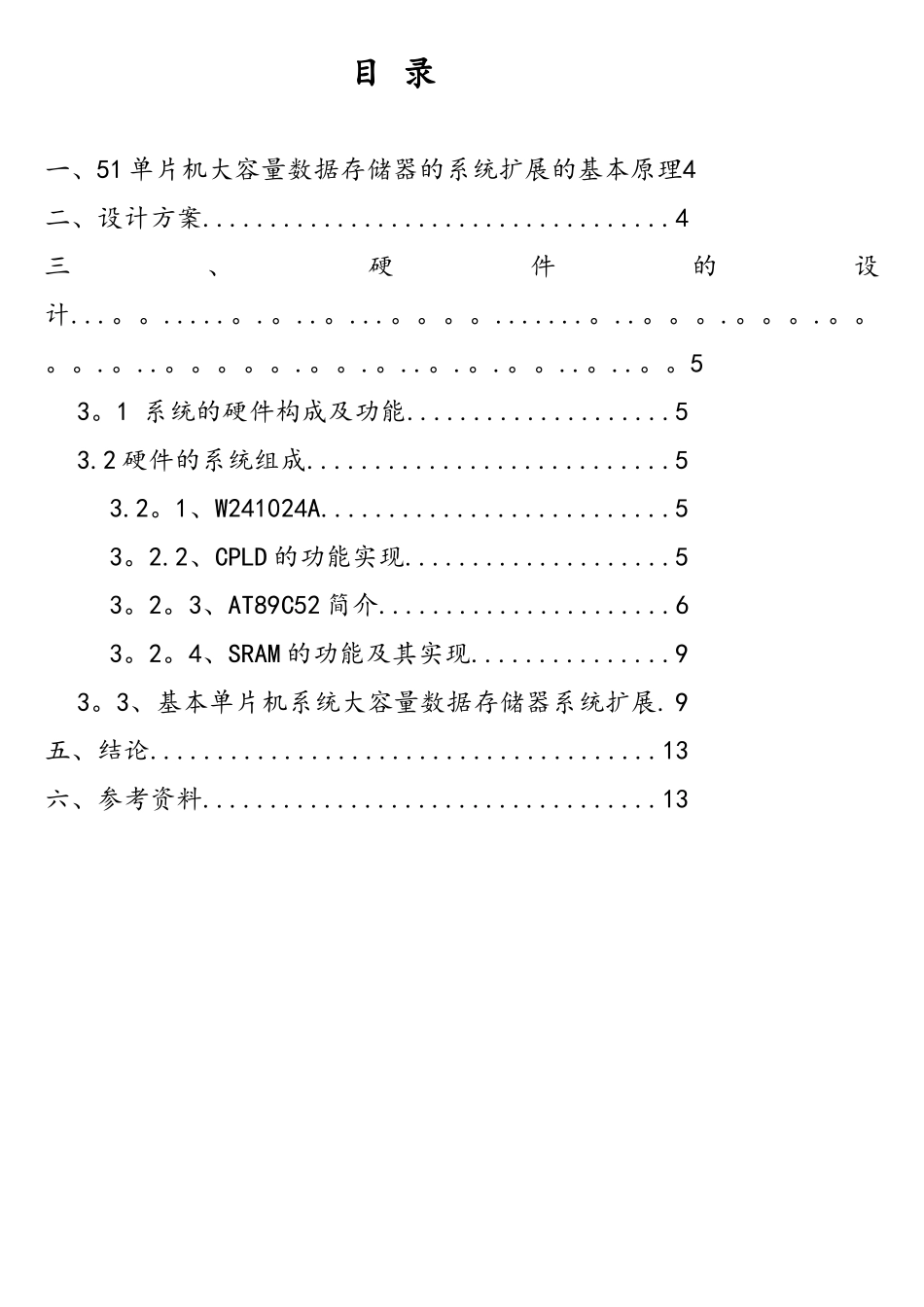

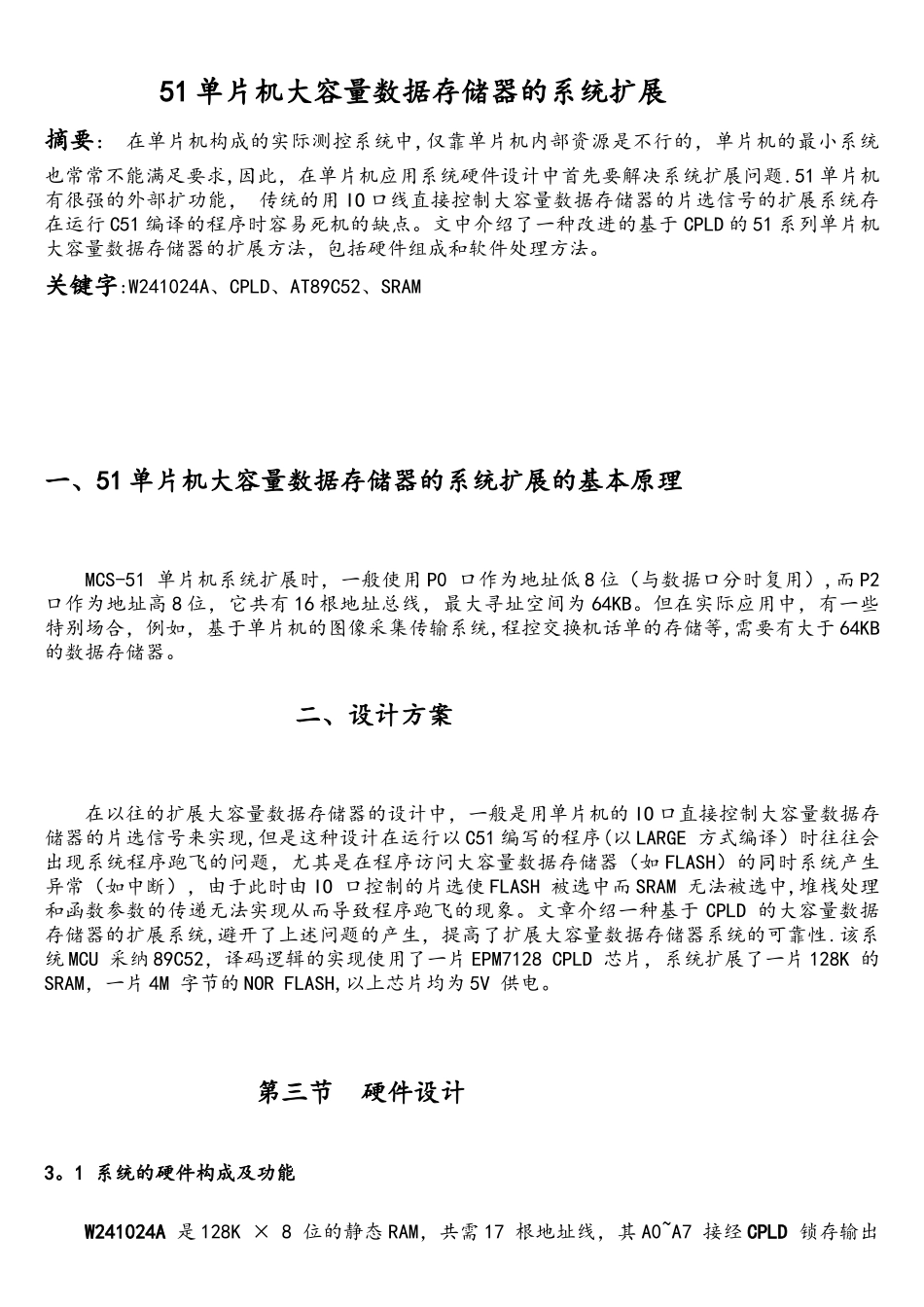

郑州航空工业管理学院《单片机原理与应用》课程设计说明书 10 级 自动化 专业 1006112 班级 题 目 51 单片机大容量数据存储器的系统扩展 姓 名 杨向龙 学号 100611234 指导老师 王义琴 职称 讲师 二 О 一三 年 六 月 十 日 目 录一、51 单片机大容量数据存储器的系统扩展的基本原理4二、设计方案...................................4三、硬件的设计...。。.....。.。..。...。。。。.......。..。。。.。。。.。。。。.。..。。。。。.。。.。..。.。.。。..。..。。53。1 系统的硬件构成及功能....................53.2 硬件的系统组成...........................53.2。1、W241024A..........................53。2.2、CPLD 的功能实现....................53。2。3、AT89C52 简介......................63。2。4、SRAM 的功能及其实现...............93。3、基本单片机系统大容量数据存储器系统扩展. 9五、结论......................................13六、参考资料..................................13 51 单片机大容量数据存储器的系统扩展摘要： 在单片机构成的实际测控系统中,仅靠单片机内部资源是不行的，单片机的最小系统也常常不能满足要求,因此，在单片机应用系统硬件设计中首先要解决系统扩展问题.51 单片机有很强的外部扩功能， 传统的用 IO 口线直接控制大容量数据存储器的片选信号的扩展系统存在运行 C51 编译的程序时容易死机的缺点。文中介绍了一种改进的基于 CPLD 的 51 系列单片机大容量数据存储器的扩展方法，包括硬件组成和软件处理方法。关键字:W241024A、CPLD、AT89C52、SRAM一、51 单片机大容量数据存储器的系统扩展的基本原理 MCS-51 单片机系统扩展时，一般使用 P0 口作为地址低 8 位（与数据口分时复用）,而 P2口作为地址高 8 位，它共有 16 根地址总线，最大寻址空间为 64KB。但在实际应用中，有一些特别场合，例如，基于单片机的图像采集传输系统,程控交换机话单的存储等,需要有大于 64KB 的数据存储器。 二、设计方案 在以往的扩展大容量数据存储器的设计中，一般是用单片机的 IO 口直接控制大容量数据存储器的片选信号来实现,但是这种设计在运行以 C51 编写的程序(以 LARGE 方式编译）时往往会出现系统程序跑飞的问题，尤其是在程序访问大容量数据存储器（如 FLASH）的同时系统产生异常（如中断），由于此时由 IO 口控制的片选使...
