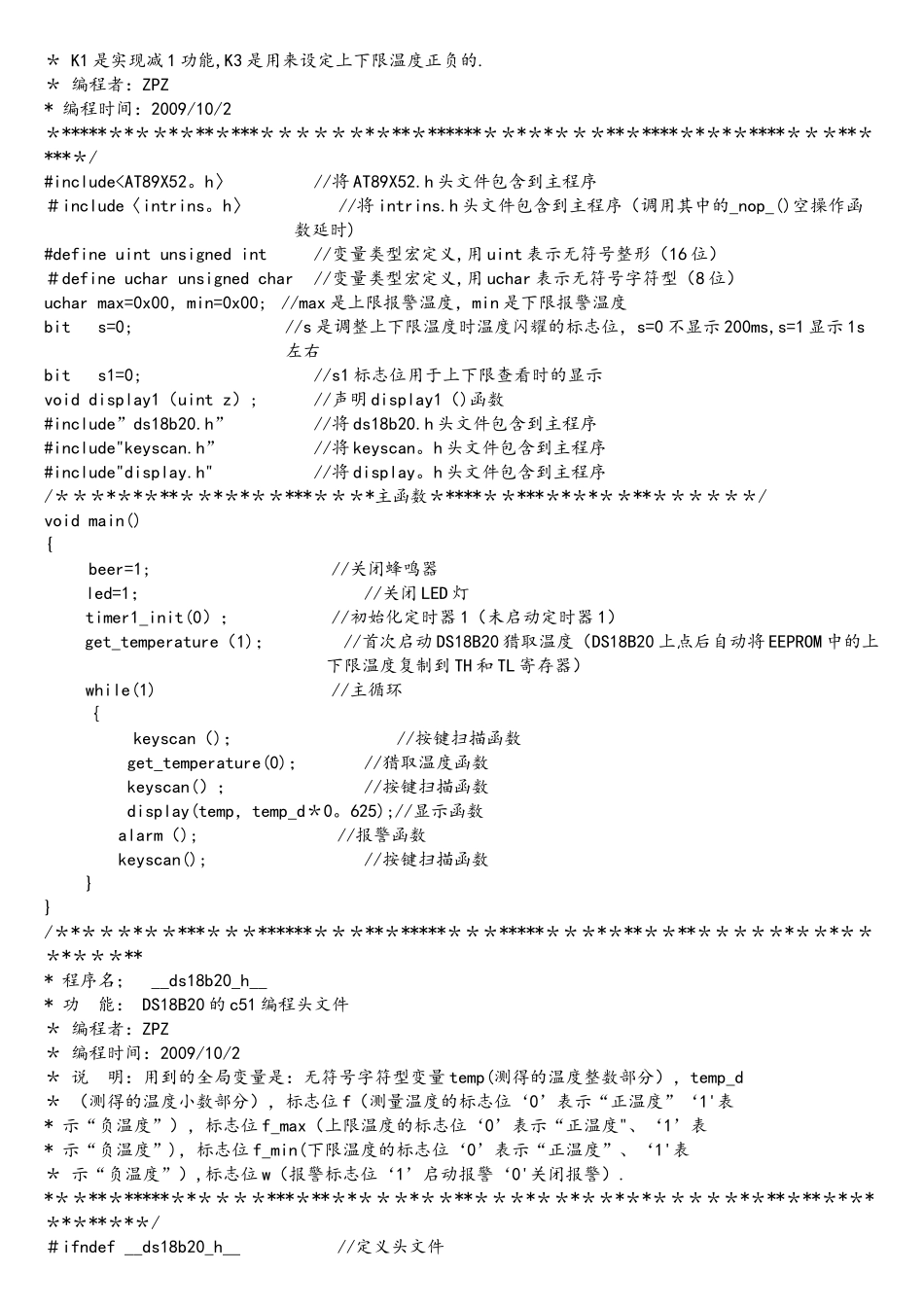

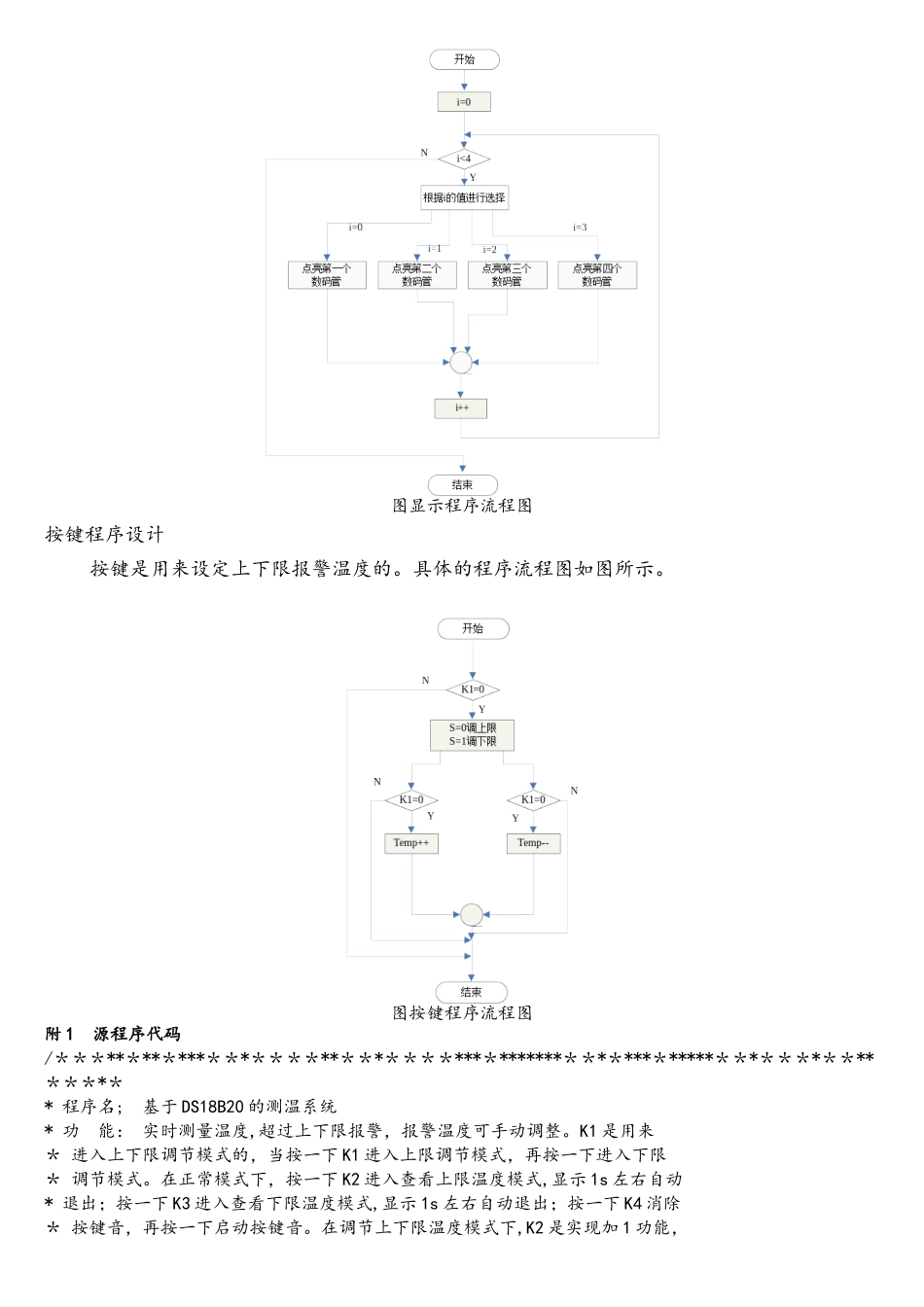

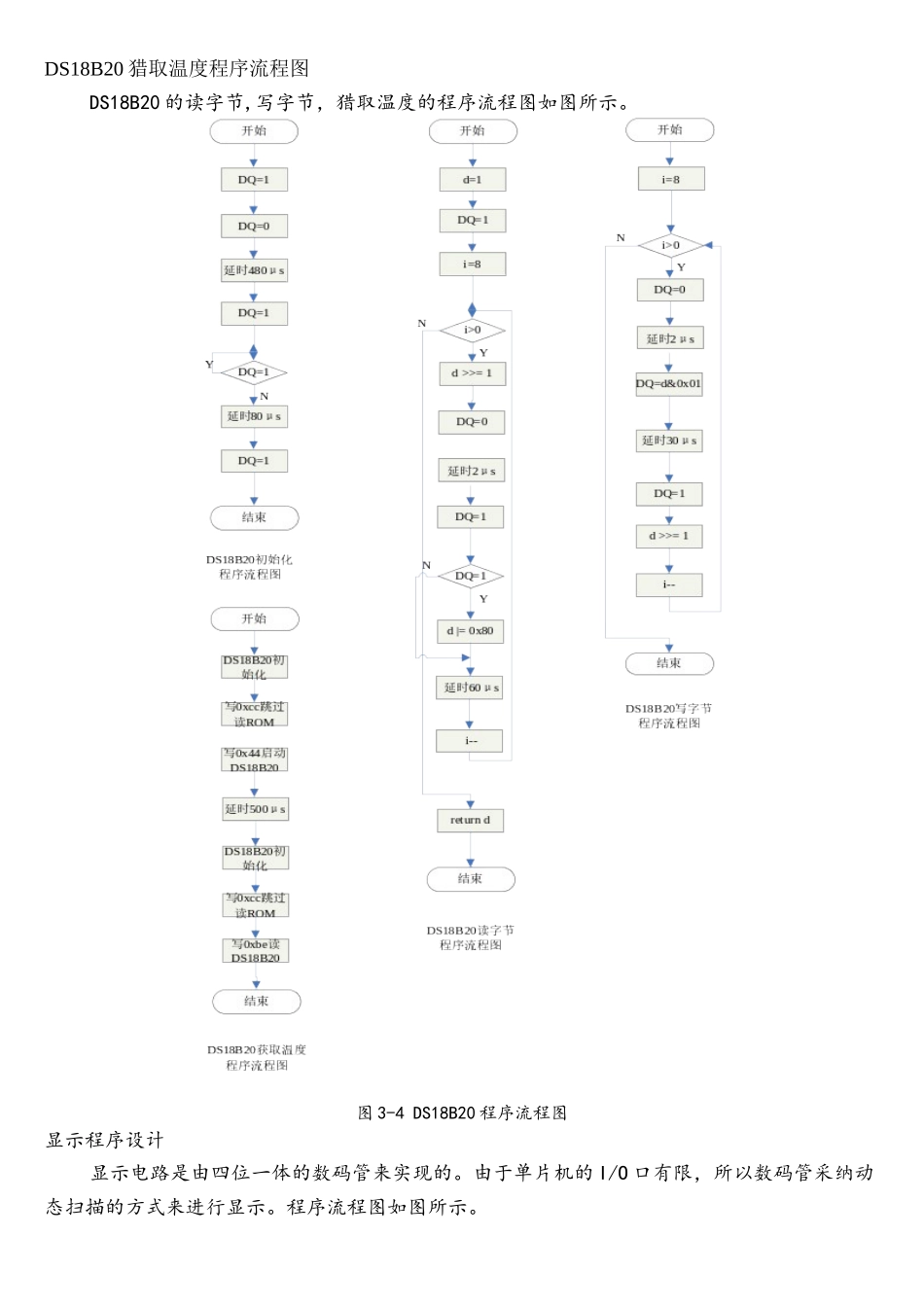

DS18B20 猎取温度程序流程图DS18B20 的读字节,写字节，猎取温度的程序流程图如图所示。图 3-4 DS18B20 程序流程图显示程序设计显示电路是由四位一体的数码管来实现的。由于单片机的 I/O 口有限，所以数码管采纳动态扫描的方式来进行显示。程序流程图如图所示。图显示程序流程图按键程序设计按键是用来设定上下限报警温度的。具体的程序流程图如图所示。图按键程序流程图附 1 源程序代码/＊＊＊**＊**＊***＊＊*＊＊＊＊**＊＊*＊＊＊＊***＊*******＊＊*＊***＊*****＊＊*＊＊＊*＊＊**＊＊＊*＊* 程序名; 基于 DS18B20 的测温系统* 功 能： 实时测量温度,超过上下限报警，报警温度可手动调整。K1 是用来＊ 进入上下限调节模式的，当按一下 K1 进入上限调节模式，再按一下进入下限＊ 调节模式。在正常模式下，按一下 K2 进入查看上限温度模式,显示 1s 左右自动* 退出；按一下 K3 进入查看下限温度模式,显示 1s 左右自动退出；按一下 K4 消除＊ 按键音，再按一下启动按键音。在调节上下限温度模式下,K2 是实现加 1 功能，＊ K1 是实现减 1 功能,K3 是用来设定上下限温度正负的. ＊ 编程者：ZPZ* 编程时间：2009/10/2 ＊*****＊*＊＊*＊**＊***＊＊＊＊＊＊*＊**＊******＊＊*＊*＊＊＊**＊****＊*＊*＊****＊＊＊**＊***＊/#include
