7#路基边沟施工技术交底

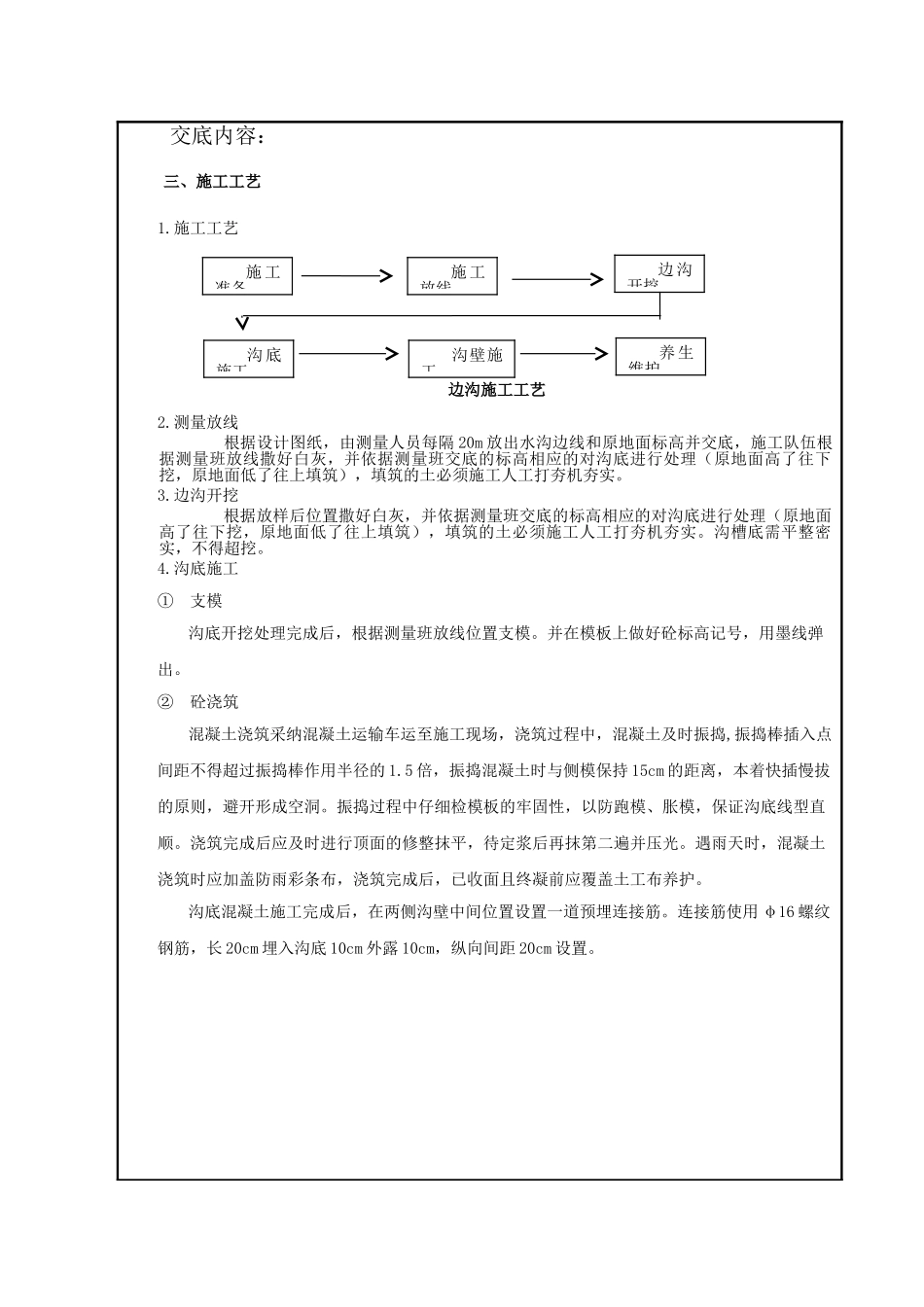

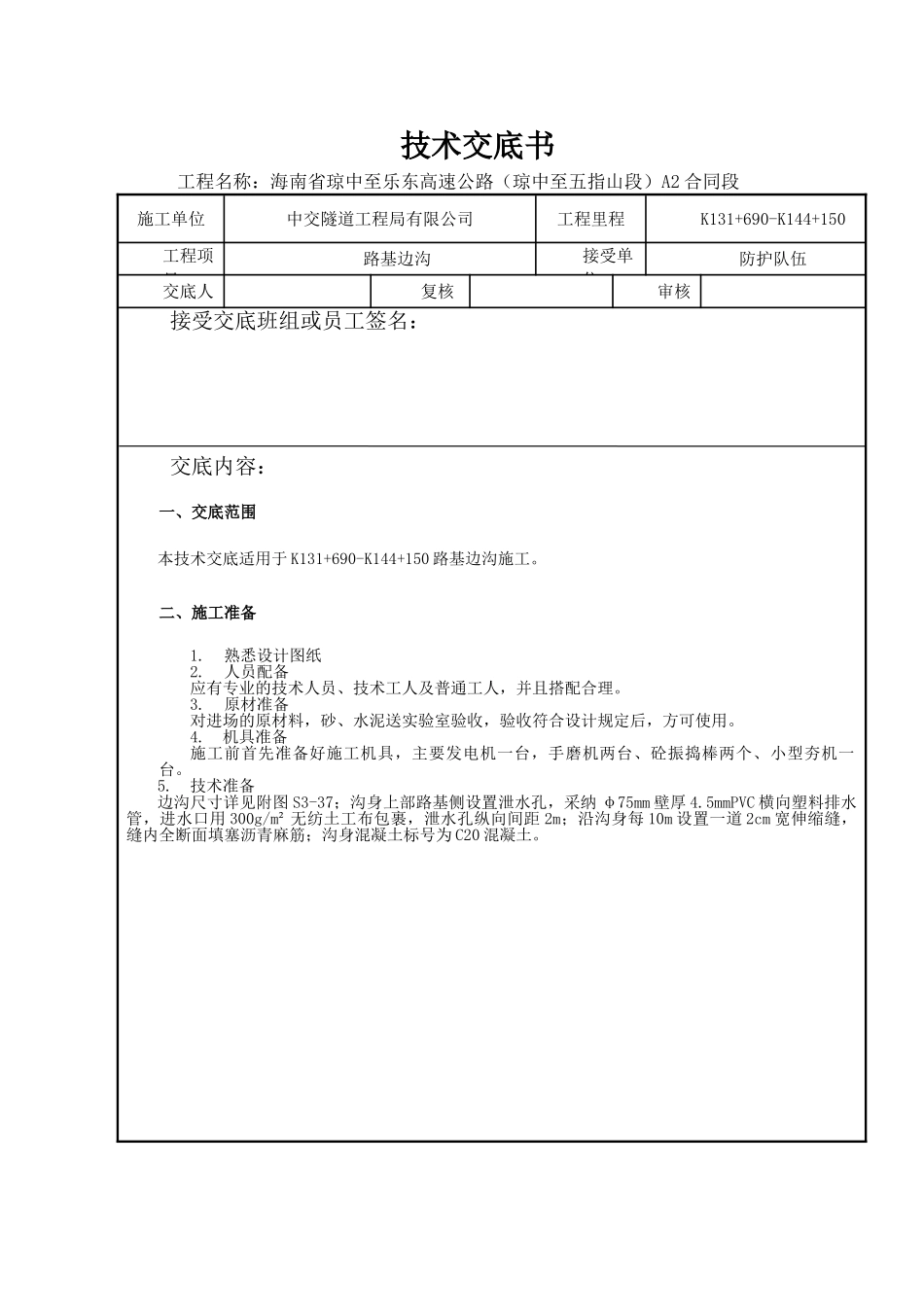

技术交底书工程名称：海南省琼中至乐东高速公路（琼中至五指山段）A2 合同段 施工单位中交隧道工程局有限公司工程里程K131+690-K144+150工程项目路基边沟接受单位防护队伍 交底人复核审核接受交底班组或员工签名：交底内容：一、交底范围本技术交底适用于 K131+690-K144+150 路基边沟施工。二、施工准备1.熟悉设计图纸2.人员配备应有专业的技术人员、技术工人及普通工人，并且搭配合理。3.原材准备对进场的原材料，砂、水泥送实验室验收，验收符合设计规定后，方可使用。4. 机具准备施工前首先准备好施工机具，主要发电机一台，手磨机两台、砼振捣棒两个、小型夯机一台。5. 技术准备边沟尺寸详见附图 S3-37；沟身上部路基侧设置泄水孔，采纳 φ75mm 壁厚 4.5mmPVC 横向塑料排水管，进水口用 300g/m² 无纺土工布包裹，泄水孔纵向间距 2m；沿沟身每 10m 设置一道 2cm 宽伸缩缝，缝内全断面填塞沥青麻筋；沟身混凝土标号为 C20 混凝土。交底内容： 三、施工工艺1.施工工艺边沟施工工艺2.测量放线 根据设计图纸，由测量人员每隔 20m 放出水沟边线和原地面标高并交底，施工队伍根据测量班放线撒好白灰，并依据测量班交底的标高相应的对沟底进行处理（原地面高了往下挖，原地面低了往上填筑），填筑的土必须施工人工打夯机夯实。3.边沟开挖 根据放样后位置撒好白灰，并依据测量班交底的标高相应的对沟底进行处理（原地面高了往下挖，原地面低了往上填筑），填筑的土必须施工人工打夯机夯实。沟槽底需平整密实，不得超挖。4.沟底施工① 支模沟底开挖处理完成后，根据测量班放线位置支模。并在模板上做好砼标高记号，用墨线弹出。② 砼浇筑混凝土浇筑采纳混凝土运输车运至施工现场，浇筑过程中，混凝土及时振捣,振捣棒插入点间距不得超过振捣棒作用半径的 1.5 倍，振捣混凝土时与侧模保持 15cm 的距离，本着快插慢拔的原则，避开形成空洞。振捣过程中仔细检模板的牢固性，以防跑模、胀模，保证沟底线型直顺。浇筑完成后应及时进行顶面的修整抹平，待定浆后再抹第二遍并压光。遇雨天时，混凝土浇筑时应加盖防雨彩条布，浇筑完成后，已收面且终凝前应覆盖土工布养护。沟底混凝土施工完成后，在两侧沟壁中间位置设置一道预埋连接筋。连接筋使用 φ16 螺纹钢筋，长 20cm 埋入沟底 10cm 外露 10cm，纵向间距 20cm 设置。施 工准备施 工放线边 沟开挖沟 底施工沟壁施工养 生维护交底内容：5.沟壁施工① 模板施工...
