ADC多路数据采集和控制新版专业系统设计

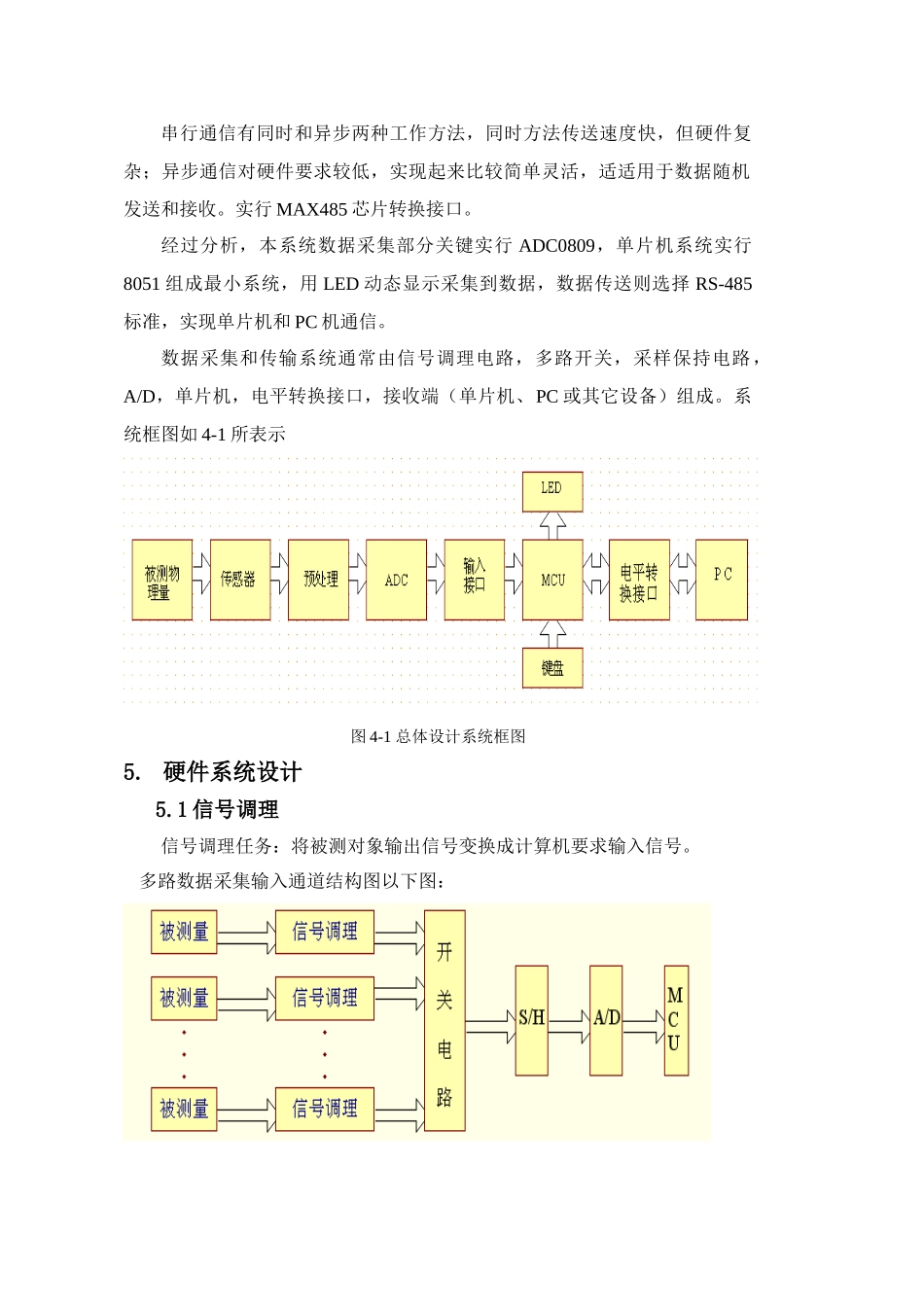

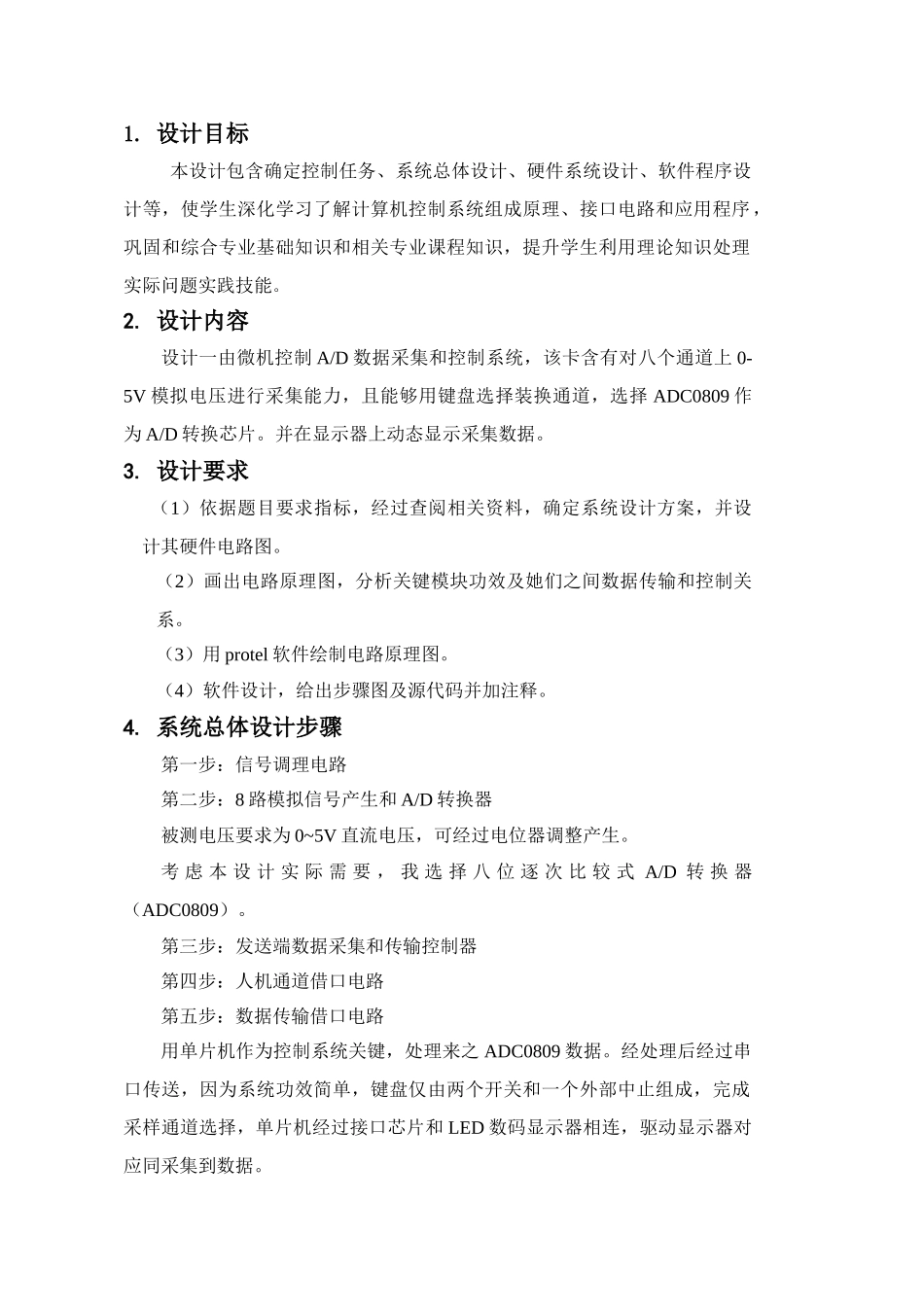

1. 设计目标本设计包含确定控制任务、系统总体设计、硬件系统设计、软件程序设计等，使学生深化学习了解计算机控制系统组成原理、接口电路和应用程序，巩固和综合专业基础知识和相关专业课程知识，提升学生利用理论知识处理实际问题实践技能。2. 设计内容设计一由微机控制 A/D 数据采集和控制系统，该卡含有对八个通道上 0-5V 模拟电压进行采集能力，且能够用键盘选择装换通道，选择 ADC0809 作为 A/D 转换芯片。并在显示器上动态显示采集数据。3. 设计要求（1）依据题目要求指标，经过查阅相关资料，确定系统设计方案，并设计其硬件电路图。（2）画出电路原理图，分析关键模块功效及她们之间数据传输和控制关系。（3）用 protel 软件绘制电路原理图。（4）软件设计，给出步骤图及源代码并加注释。4. 系统总体设计步骤第一步：信号调理电路第二步：8 路模拟信号产生和 A/D 转换器被测电压要求为 0~5V 直流电压，可经过电位器调整产生。考 虑 本 设 计 实 际 需 要 ， 我 选 择 八 位 逐 次 比 较 式 A/D 转 换 器（ADC0809）。第三步：发送端数据采集和传输控制器第四步：人机通道借口电路第五步：数据传输借口电路用单片机作为控制系统关键，处理来之 ADC0809 数据。经处理后经过串口传送，因为系统功效简单，键盘仅由两个开关和一个外部中止组成，完成采样通道选择，单片机经过接口芯片和 LED 数码显示器相连，驱动显示器对应同采集到数据。串行通信有同时和异步两种工作方法，同时方法传送速度快，但硬件复杂；异步通信对硬件要求较低，实现起来比较简单灵活，适适用于数据随机发送和接收。实行 MAX485 芯片转换接口。经过分析，本系统数据采集部分关键实行 ADC0809，单片机系统实行8051 组成最小系统，用 LED 动态显示采集到数据，数据传送则选择 RS-485标准，实现单片机和 PC 机通信。数据采集和传输系统通常由信号调理电路，多路开关，采样保持电路，A/D，单片机，电平转换接口，接收端（单片机、PC 或其它设备）组成。系统框图如 4-1 所表示图 4-1 总体设计系统框图5. 硬件系统设计5.1 信号调理信号调理任务：将被测对象输出信号变换成计算机要求输入信号。多路数据采集输入通道结构图以下图：图 5-1-1 多路数据采集输入通道结构图注：缓慢改变信号和直流信号，采样保持电路能够省略。5.2 A/D 转换器选择转换速度是指完成一次 A/D 转换所需时间倒数，是一个很关键指标...
