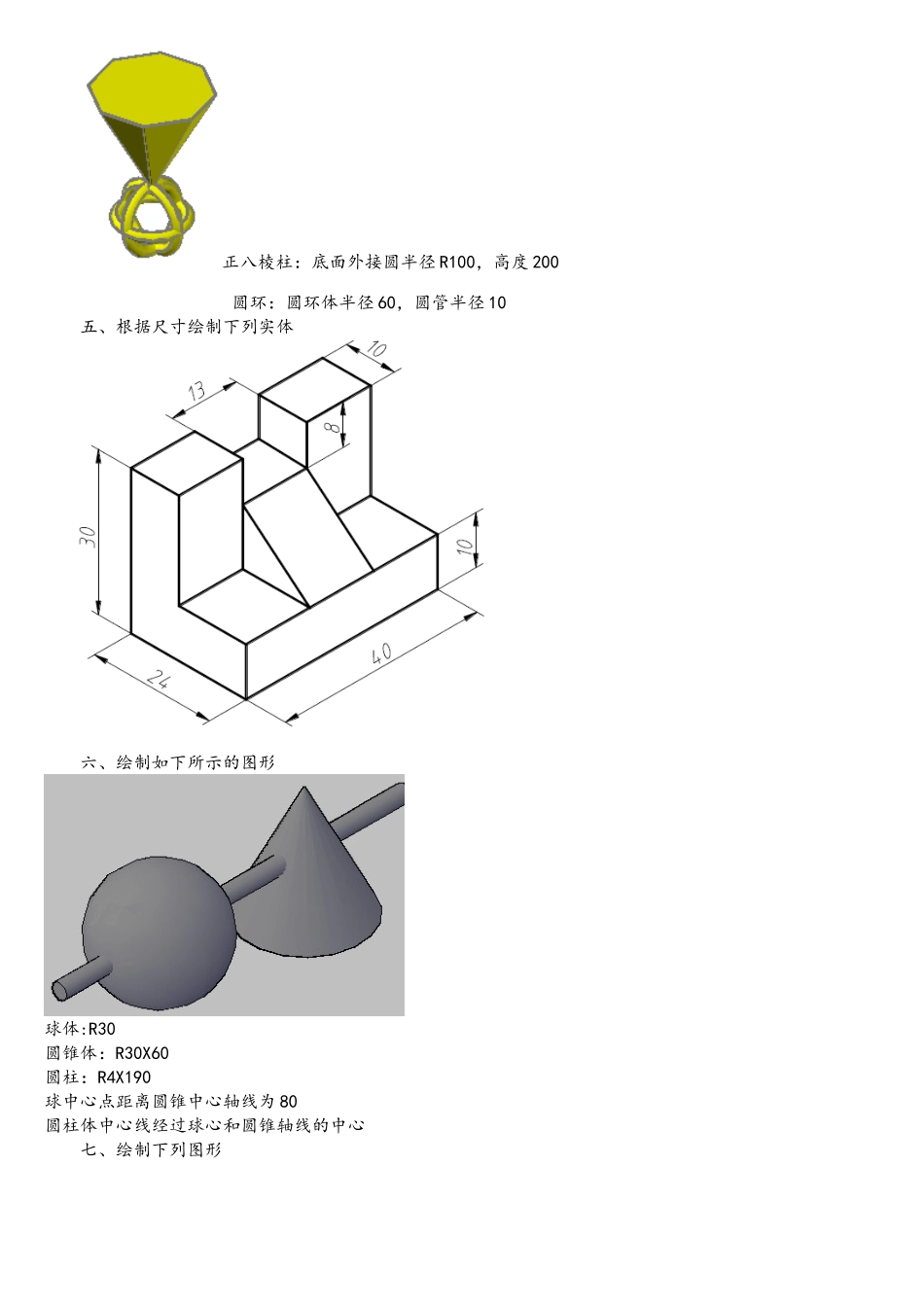

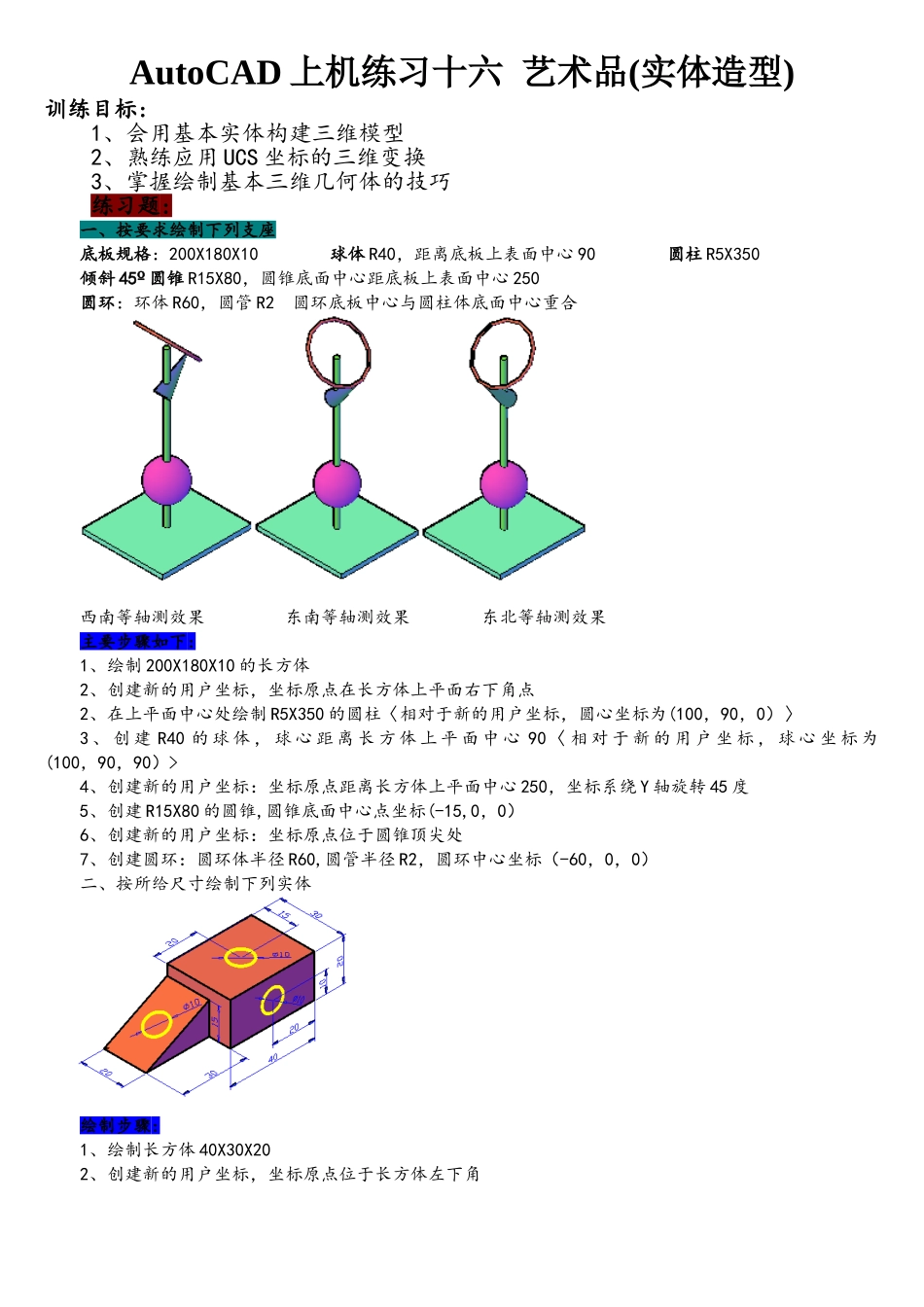

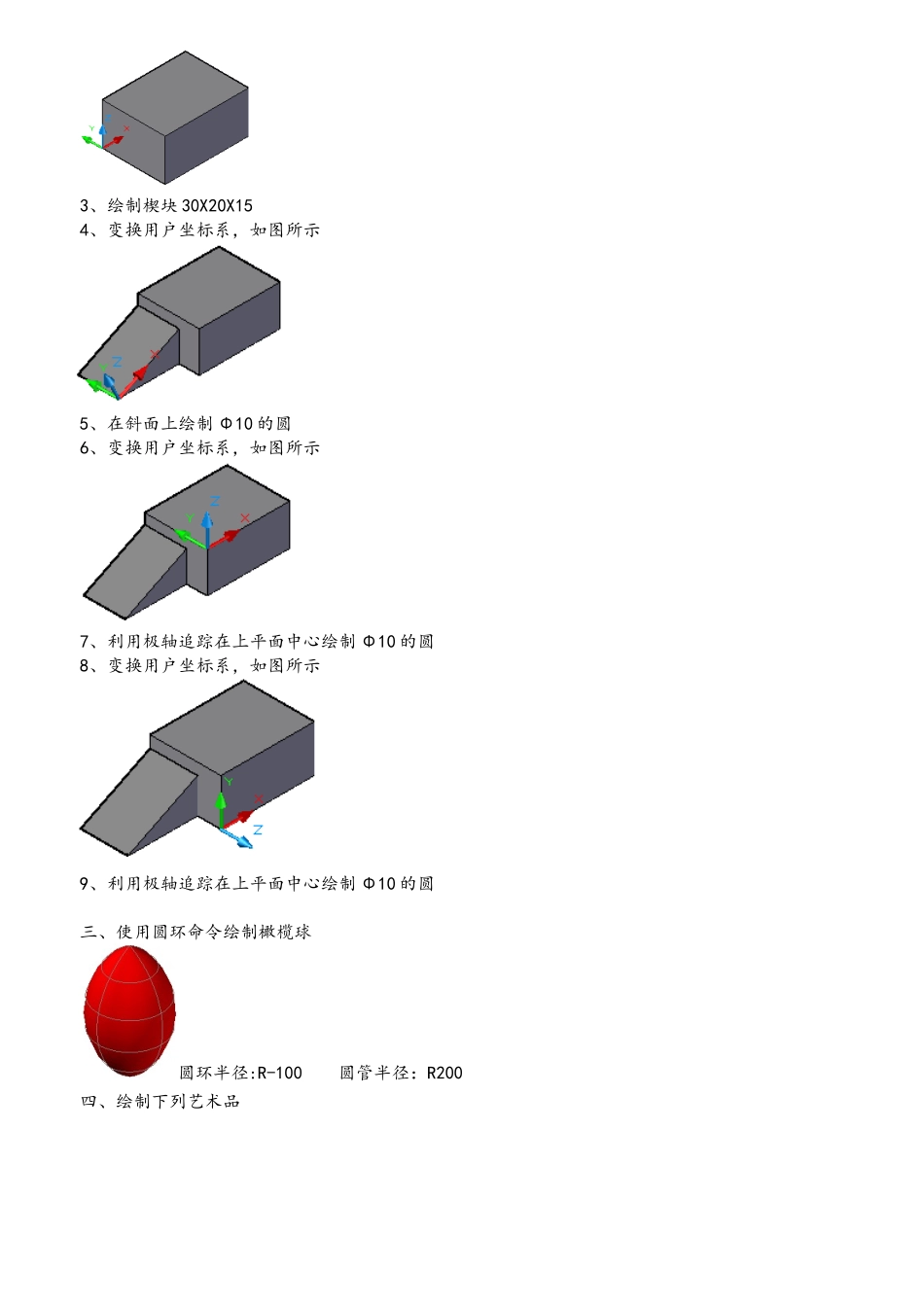

AutoCAD 上机练习十六 艺术品(实体造型)训练目标:1、会用基本实体构建三维模型2、熟练应用 UCS 坐标的三维变换3、掌握绘制基本三维几何体的技巧练习题:一、按要求绘制下列支座 底板规格：200X180X10 球体 R40，距离底板上表面中心 90 圆柱 R5X350倾斜 45º 圆锥 R15X80，圆锥底面中心距底板上表面中心 250圆环：环体 R60，圆管 R2 圆环底板中心与圆柱体底面中心重合西南等轴测效果 东南等轴测效果 东北等轴测效果主要步骤如下:1、绘制 200X180X10 的长方体2、创建新的用户坐标，坐标原点在长方体上平面右下角点2、在上平面中心处绘制 R5X350 的圆柱〈相对于新的用户坐标，圆心坐标为(100，90，0）〉3 、 创 建 R40 的 球 体 ， 球 心 距 离 长 方 体 上 平 面 中 心 90 〈 相 对 于 新 的 用 户 坐 标 ， 球 心 坐 标 为(100，90，90）>4、创建新的用户坐标：坐标原点距离长方体上平面中心 250，坐标系绕 Y 轴旋转 45 度5、创建 R15X80 的圆锥,圆锥底面中心点坐标(-15,0，0）6、创建新的用户坐标：坐标原点位于圆锥顶尖处7、创建圆环：圆环体半径 R60,圆管半径 R2，圆环中心坐标（-60，0，0）二、按所给尺寸绘制下列实体绘制步骤:1、绘制长方体 40X30X202、创建新的用户坐标，坐标原点位于长方体左下角3、绘制楔块 30X20X154、变换用户坐标系，如图所示5、在斜面上绘制 Φ10 的圆6、变换用户坐标系，如图所示7、利用极轴追踪在上平面中心绘制 Φ10 的圆8、变换用户坐标系，如图所示9、利用极轴追踪在上平面中心绘制 Φ10 的圆三、使用圆环命令绘制橄榄球圆环半径:R-100 圆管半径：R200四、绘制下列艺术品正八棱柱：底面外接圆半径 R100，高度 200 圆环：圆环体半径 60，圆管半径 10五、根据尺寸绘制下列实体六、绘制如下所示的图形球体:R30圆锥体：R30X60圆柱：R4X190球中心点距离圆锥中心轴线为 80圆柱体中心线经过球心和圆锥轴线的中心七、绘制下列图形长方体:480X480X200圆柱体:R150X450面板：740X740X20面板上平面与圆柱上端面重合
