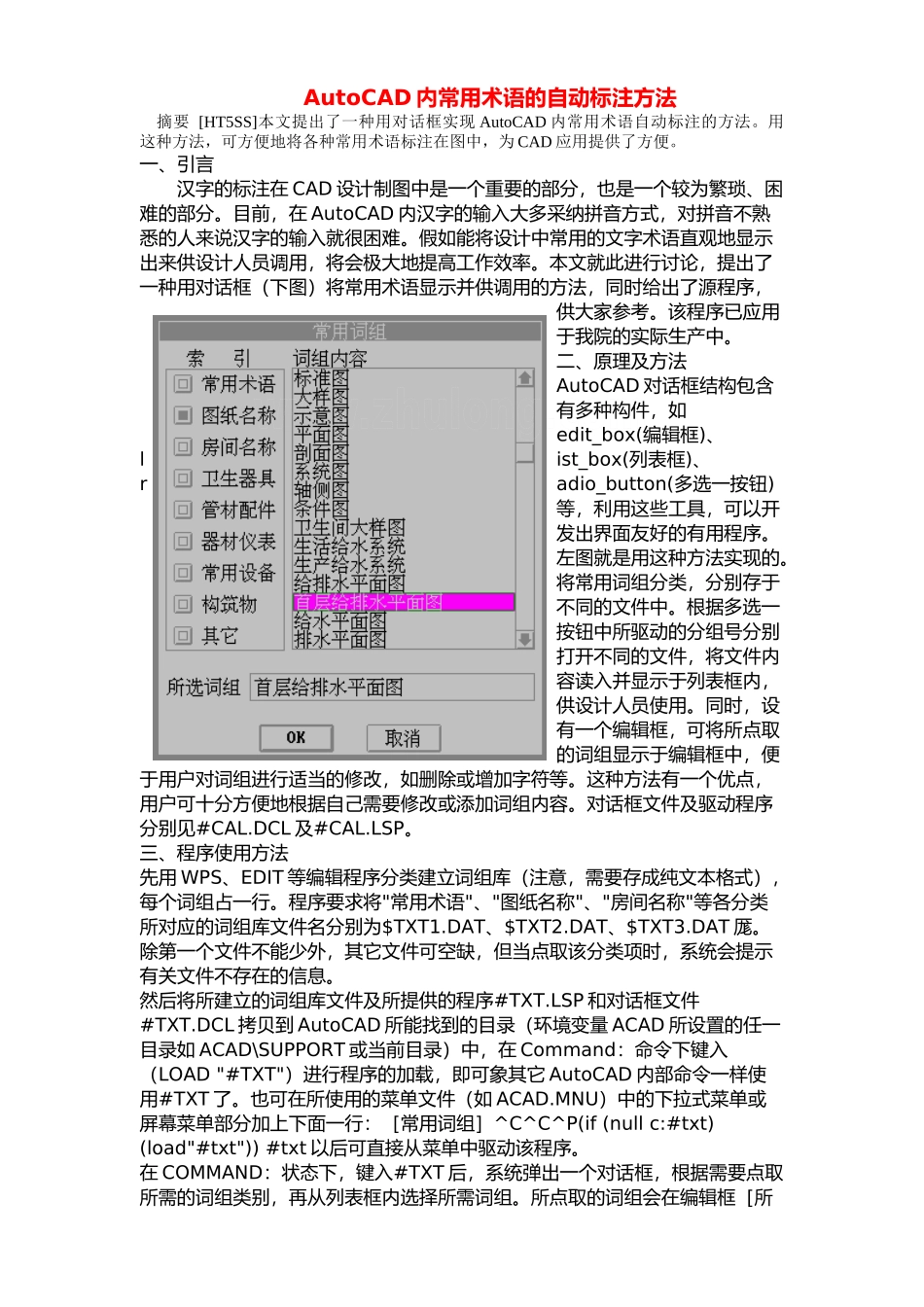

AutoCAD 内常用术语的自动标注方法 摘要 [HT5SS]本文提出了一种用对话框实现 AutoCAD 内常用术语自动标注的方法。用这种方法，可方便地将各种常用术语标注在图中，为 CAD 应用提供了方便。 一、引言 汉字的标注在 CAD 设计制图中是一个重要的部分，也是一个较为繁琐、困难的部分。目前，在 AutoCAD 内汉字的输入大多采纳拼音方式，对拼音不熟悉的人来说汉字的输入就很困难。假如能将设计中常用的文字术语直观地显示出来供设计人员调用，将会极大地提高工作效率。本文就此进行讨论，提出了一种用对话框（下图）将常用术语显示并供调用的方法，同时给出了源程序，供大家参考。该程序已应用于我院的实际生产中。二、原理及方法 AutoCAD 对话框结构包含有多种构件，如edit_box(编辑框)、list_box(列表框)、radio_button(多选一按钮)等，利用这些工具，可以开发出界面友好的有用程序。 左图就是用这种方法实现的。将常用词组分类，分别存于不同的文件中。根据多选一按钮中所驱动的分组号分别打开不同的文件，将文件内容读入并显示于列表框内，供设计人员使用。同时，设有一个编辑框，可将所点取的词组显示于编辑框中，便于用户对词组进行适当的修改，如删除或增加字符等。这种方法有一个优点，用户可十分方便地根据自己需要修改或添加词组内容。对话框文件及驱动程序分别见#CAL.DCL 及#CAL.LSP。三、程序使用方法 先用 WPS、EDIT 等编辑程序分类建立词组库（注意，需要存成纯文本格式），每个词组占一行。程序要求将"常用术语"、"图纸名称"、"房间名称"等各分类所对应的词组库文件名分别为$TXT1.DAT、$TXT2.DAT、$TXT3.DAT 厖。除第一个文件不能少外，其它文件可空缺，但当点取该分类项时，系统会提示有关文件不存在的信息。然后将所建立的词组库文件及所提供的程序#TXT.LSP 和对话框文件#TXT.DCL 拷贝到 AutoCAD 所能找到的目录（环境变量 ACAD 所设置的任一目录如 ACAD\SUPPORT 或当前目录）中，在 Command：命令下键入（LOAD "#TXT"）进行程序的加载，即可象其它 AutoCAD 内部命令一样使用#TXT 了。也可在所使用的菜单文件（如 ACAD.MNU）中的下拉式菜单或屏幕菜单部分加上下面一行：［常用词组］^C^C^P(if (null c:#txt) (load"#txt")) #txt 以后可直接从菜单中驱动该程序。在 COMMAND：状态下，键入#TXT 后，系统弹出一个对话框，根据需要点取所需的词组类别，再从列表框内选择所需词组。所点取的词组会...
