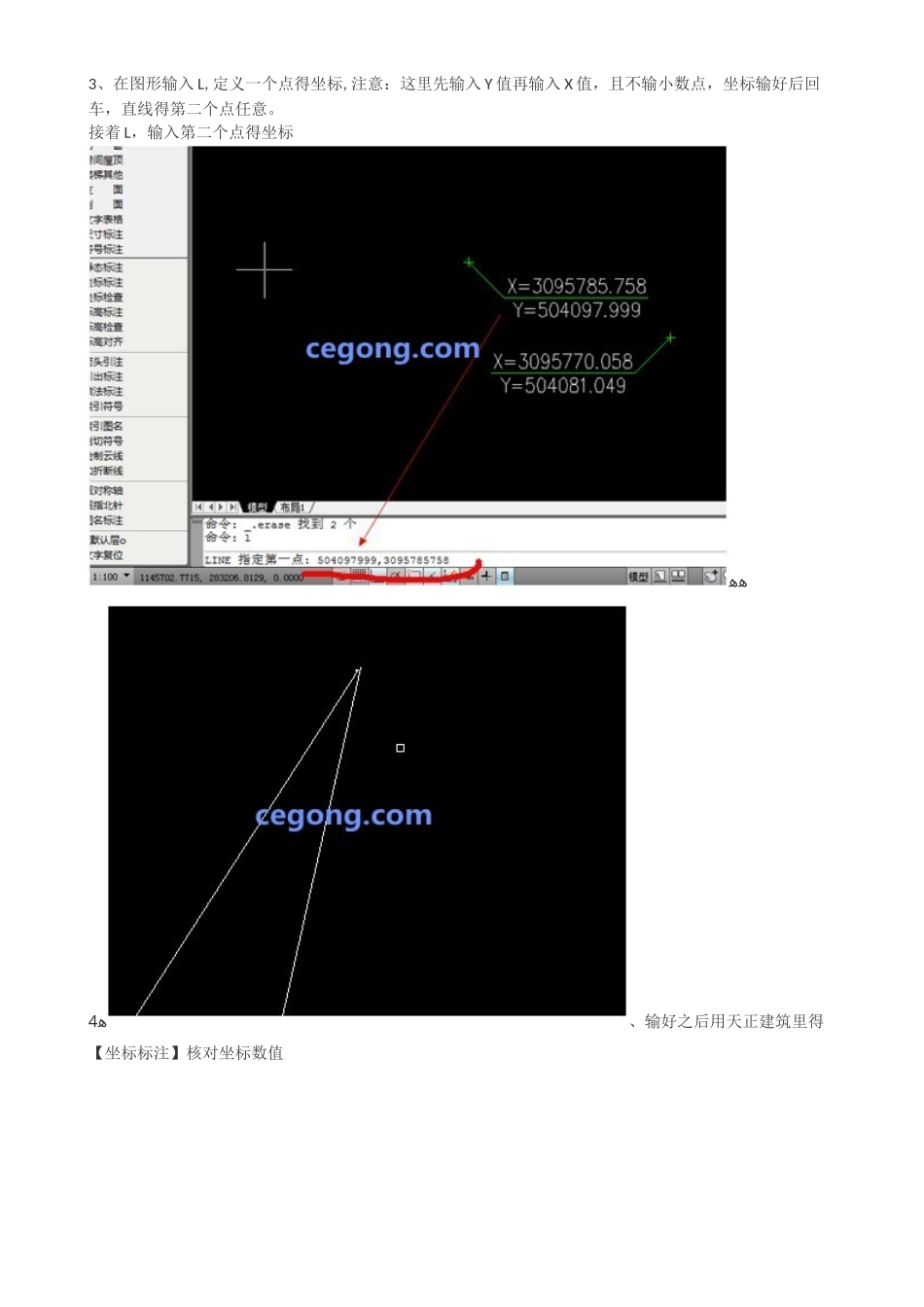

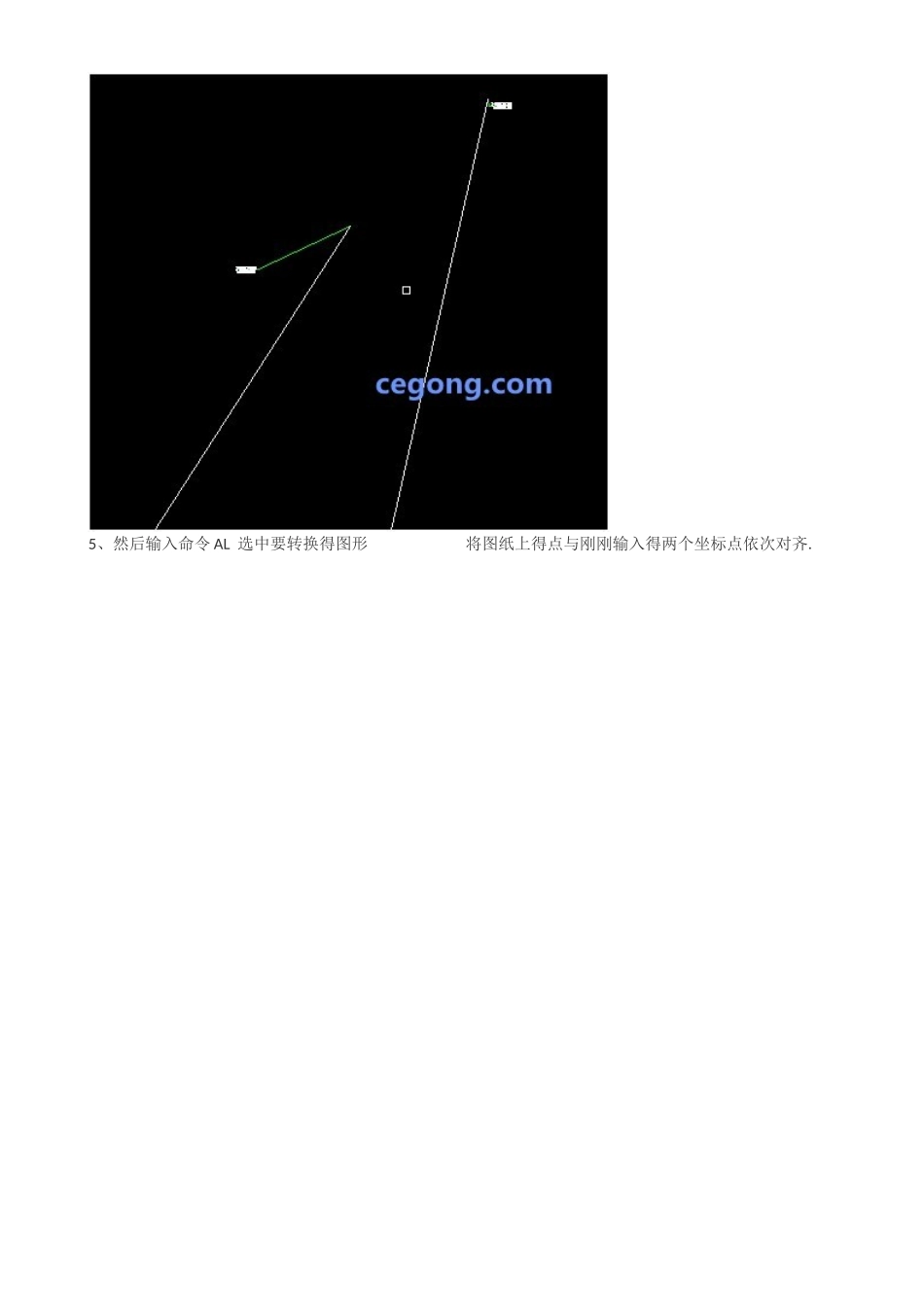

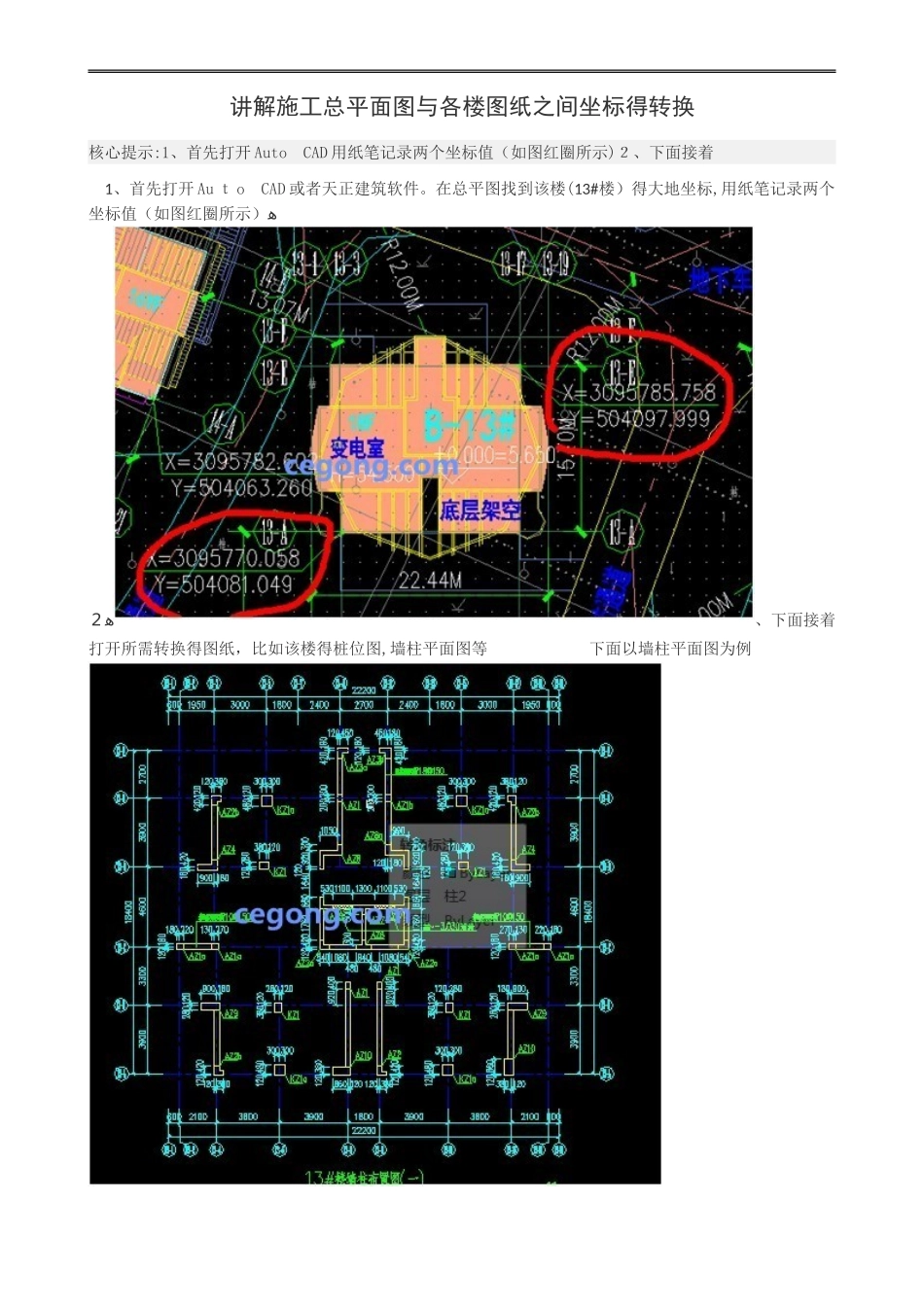

讲解施工总平面图与各楼图纸之间坐标得转换 核心提示:1、首先打开 Auto CAD 用纸笔记录两个坐标值（如图红圈所示)２、下面接着 1、首先打开 Au ｔ o CAD 或者天正建筑软件。在总平图找到该楼(13#楼）得大地坐标,用纸笔记录两个坐标值（如图红圈所示）ﻫﻫ２、下面接着打开所需转换得图纸，比如该楼得桩位图,墙柱平面图等 下面以墙柱平面图为例3、在图形输入 L,定义一个点得坐标,注意：这里先输入 Y 值再输入 X 值，且不输小数点，坐标输好后回车，直线得第二个点任意。接着 L，输入第二个点得坐标ﻫﻫﻫ4、输好之后用天正建筑里得【坐标标注】核对坐标数值5、然后输入命令 AL 选中要转换得图形 将图纸上得点与刚刚输入得两个坐标点依次对齐.就 OK 了ﻫﻫﻫ6 、将图纸上对应得点与刚刚输入得两个坐标点依次对齐。图形对齐完毕ﻫ7、下图为已经转换好得坐标图,可以用坐标标注任意一点得坐标值ﻫ
