CNCKAD数控编程软件安装流程说明书样本

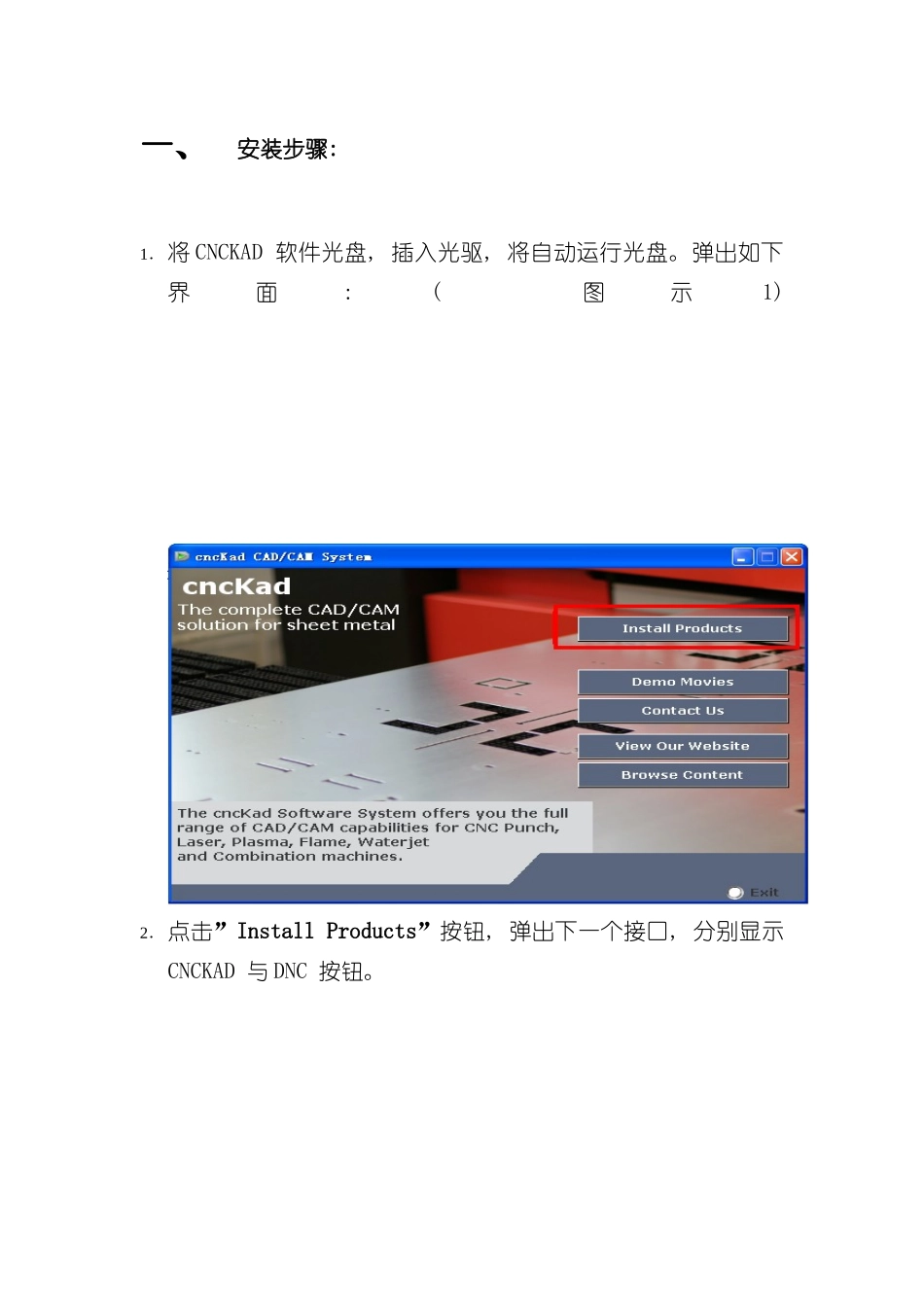

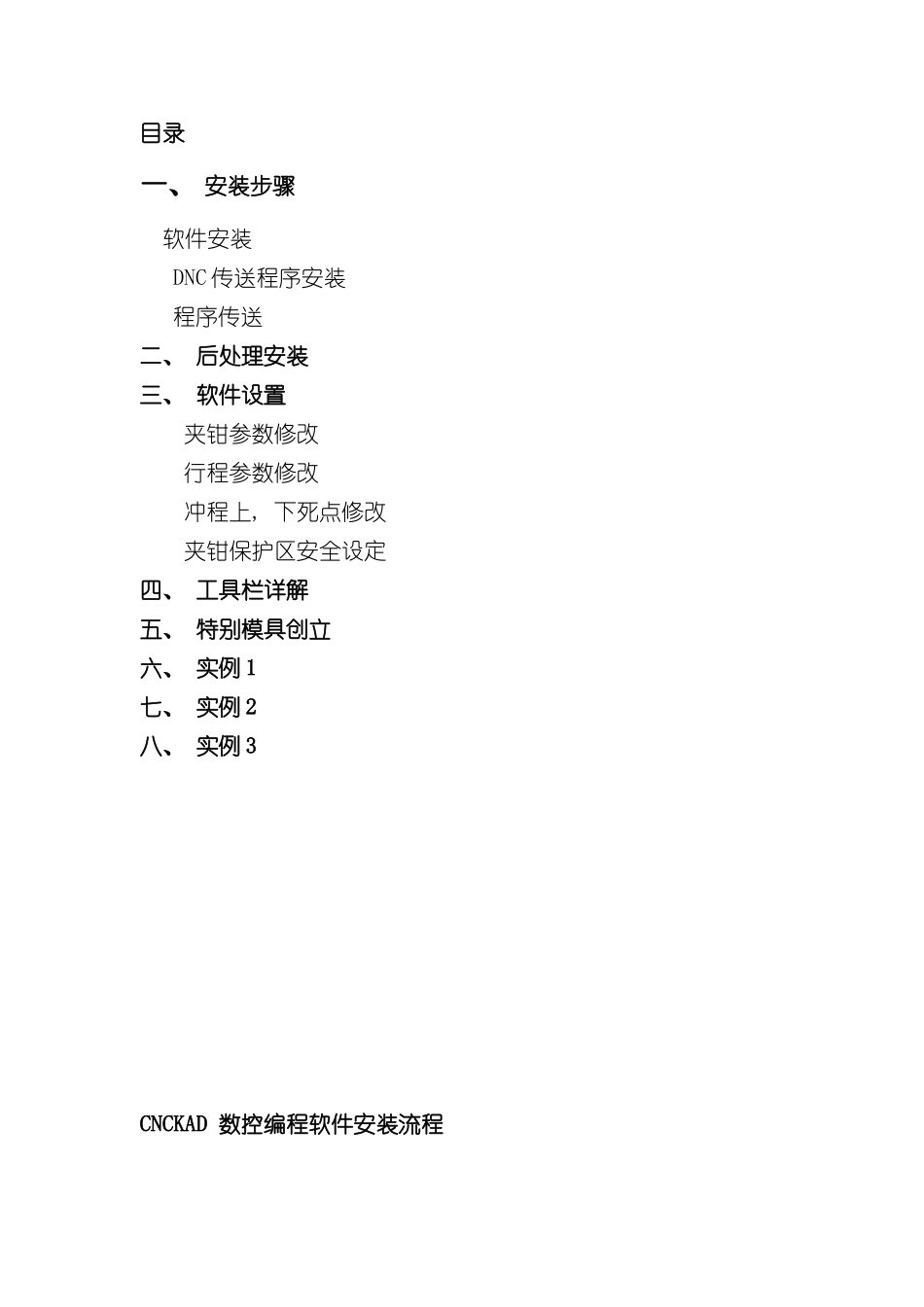

数冲入门编程手册 目录一、 安装步骤 软件安装DNC 传送程序安装程序传送二、 后处理安装三、 软件设置夹钳参数修改行程参数修改冲程上, 下死点修改夹钳保护区安全设定四、 工具栏详解五、 特别模具创立六、 实例 1七、 实例 2八、 实例 3CNCKAD 数控编程软件安装流程一、安装步骤: 1． 将 CNCKAD 软件光盘, 插入光驱, 将自动运行光盘。弹出如下界面: ( 图示1) 2． 点击”Install Products”按钮, 弹出下一个接口, 分别显示CNCKAD 与 DNC 按钮。 3． 点击”CNCKAD”开始安装程序, 将弹出如图标接口, 4． 此时点击”Next”按钮继续安装程序, 5． 紧接着下一个接口是软件安装路径( 默认) 或者更改其路径。一直点击”Next”直至安装完成。点击”Finish”结束安装。DNC 程序安装: 6． 点 击 ” DNC” 传 输 程 序 安 装 , 弹 出 安 装 接 口 , 如 图 标 : 点击”Next”弹出下一个接口, 图标: 此 处 可 点 击 ” Browse” 按 钮 进 行 安 装 路 径 更 改 。 或 者 点击”NEXT”继续安装, 等待数秒, 安装完成。7、 软件设定与机械相结合点击 CNCKAD 图标打开软件, 如下图所示操作先点击菜单”设置”--------”机器设置”---------------”机器 设 置 ” -------” 制 造 商 ” -----------” 机 器 型号”----------点击”添加”到已选用机器。二、后处理文件1、 导入软件后处理文件, 将四个檔( LF30.TRT 、 T3.MDL、 NC-LFK.HDR 、 NC-LFK.END) 复 制 到 默 认 路 径 ( c:\Metalix\Machines\目录下面即可。三、后处理参数设定1、夹钳个数更改打开机器设置, 在编辑机器文件选择”T3.MDL”点击”编辑”文件将以写字板方式打开此文件, 找到夹钳参数。( 如图示) 根据机床上夹钳数量设置更改红色框中的数位。2、行程更改根据机械工作范围设置( 如: X 轴= , Y 轴=1270) 3、上, 下死点参数更改( 如图所示) 4、夹钳保护区设定( 如图所示) 保护范围: 1: 代表 A 工位 X=170 Y=40 2: 代表 B 工位 X=200 Y=503: 代表 C 工位 X=240 Y=804: 代表 D 工位 X=280 Y=90 程序传送1．个人计算机直接传送程序至机床点击桌面 DNC 图标, 打开传送软件, 进行传送程序的设置, 接口参数设置: 输入机器名称 设备类型 RS232 波特率: 9600 数据位: 7 校验: EVEN 停止位: 2 握手方式: XON/XOFF...
