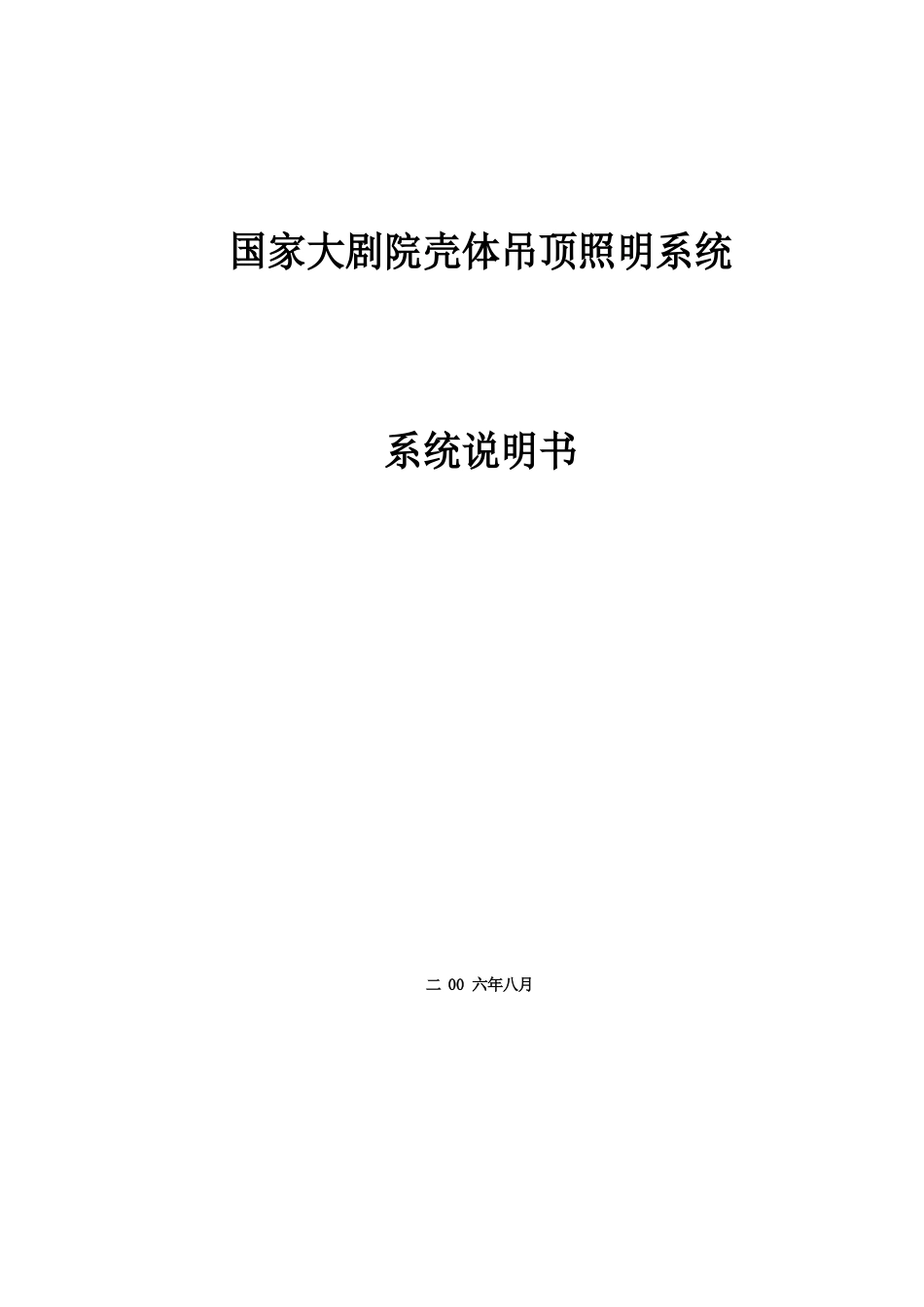

E5大剧院壳体照明控制系统使用说明书

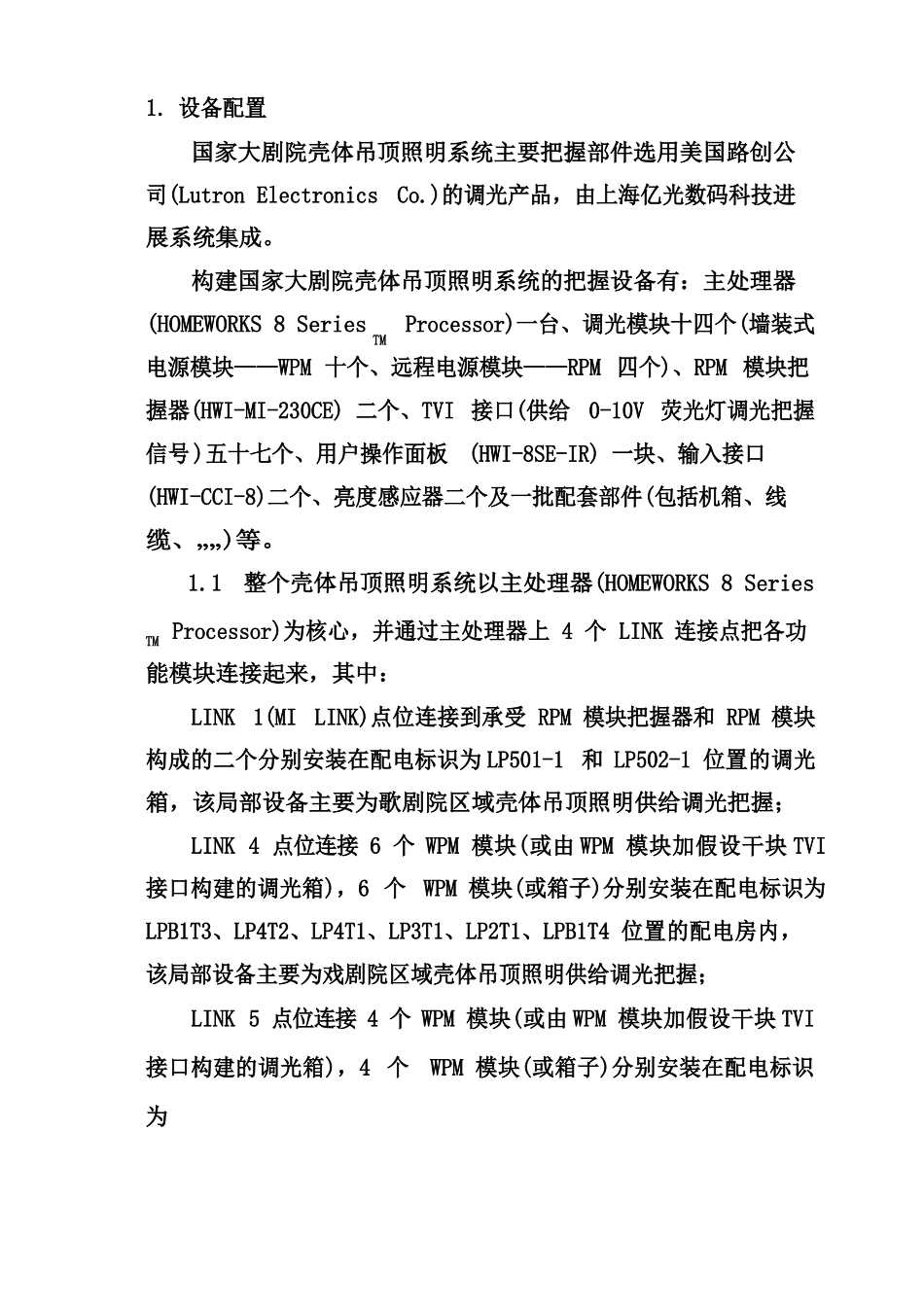

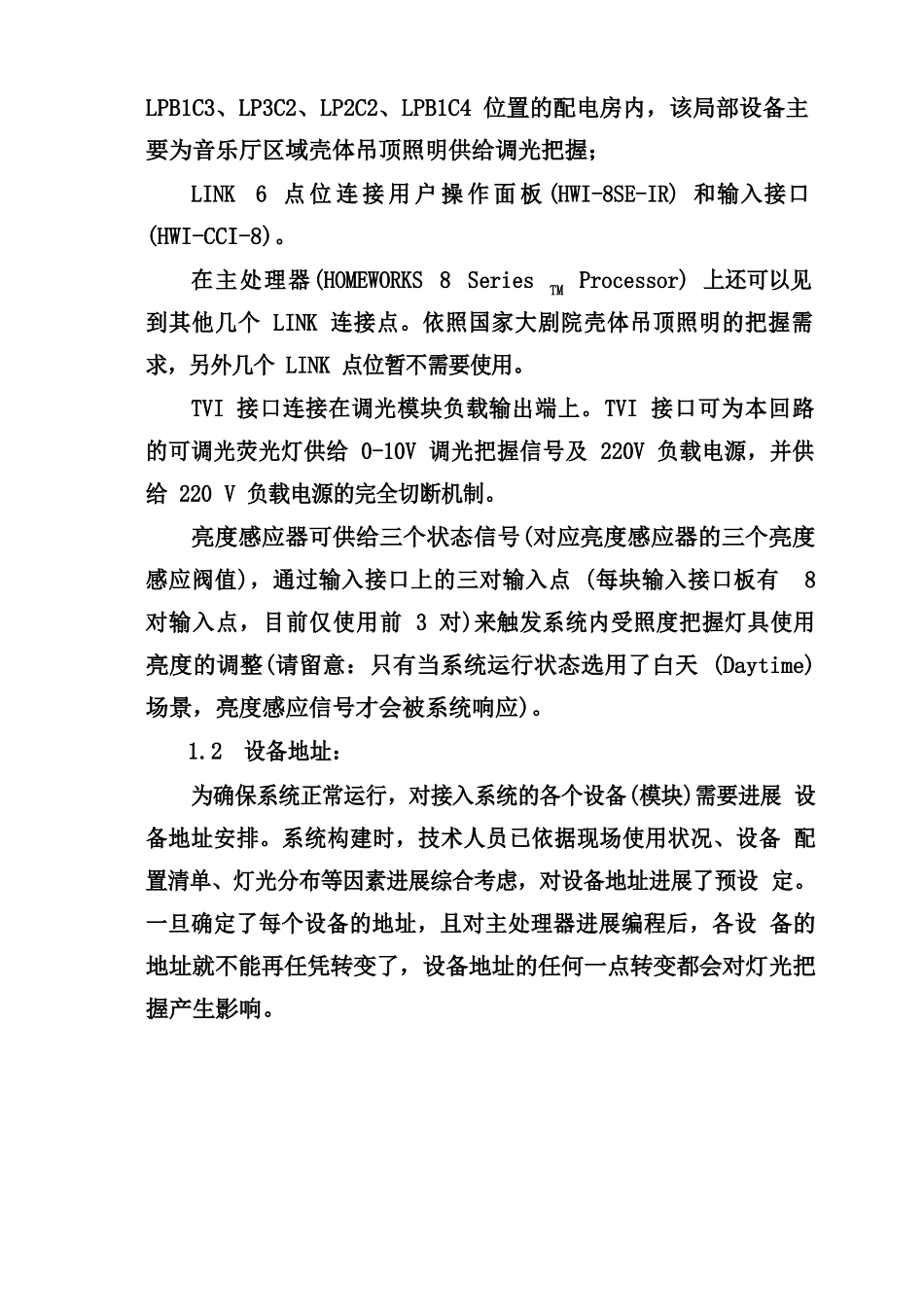

国家大剧院壳体吊顶照明系统系统说明书二 00 六年八月TMTM1. 设备配置国家大剧院壳体吊顶照明系统主要把握部件选用美国路创公司(Lutron Electronics Co.)的调光产品，由上海亿光数码科技进展系统集成。构建国家大剧院壳体吊顶照明系统的把握设备有：主处理器(HOMEWORKS 8 SeriesProcessor)一台、调光模块十四个(墙装式电源模块——WPM 十个、远程电源模块——RPM 四个)、RPM 模块把握器(HWI-MI-230CE) 二个、TVI 接口(供给 0-10V 荧光灯调光把握信号 )五十七个、用户操作面板 (HWI-8SE-IR) 一块、输入接口(HWI-CCI-8)二个、亮度感应器二个及一批配套部件(包括机箱、线 缆、„„)等。1.1整个壳体吊顶照明系统以主处理器(HOMEWORKS 8 SeriesProcessor)为核心，并通过主处理器上 4 个 LINK 连接点把各功能模块连接起来，其中：LINK 1(MI LINK)点位连接到承受 RPM 模块把握器和 RPM 模块构成的二个分别安装在配电标识为 LP501-1 和 LP502-1 位置的调光箱，该局部设备主要为歌剧院区域壳体吊顶照明供给调光把握；LINK 4 点位连接 6 个 WPM 模块(或由 WPM 模块加假设干块 TVI 接口构建的调光箱)，6 个 WPM 模块(或箱子)分别安装在配电标识为LPB1T3、LP4T2、LP4T1、LP3T1、LP2T1、LPB1T4 位置的配电房内，该局部设备主要为戏剧院区域壳体吊顶照明供给调光把握；LINK 5 点位连接 4 个 WPM 模块(或由 WPM 模块加假设干块 TVI 接口构建的调光箱)，4 个 WPM 模块(或箱子)分别安装在配电标识为TMLPB1C3、LP3C2、LP2C2、LPB1C4 位置的配电房内，该局部设备主要为音乐厅区域壳体吊顶照明供给调光把握；LINK 6 点 位 连 接 用 户 操 作 面 板 (HWI-8SE-IR) 和输入接口(HWI-CCI-8)。在主处理器(HOMEWORKS 8 Series Processor) 上还可以见到其他几个 LINK 连接点。依照国家大剧院壳体吊顶照明的把握需求，另外几个 LINK 点位暂不需要使用。TVI 接口连接在调光模块负载输出端上。TVI 接口可为本回路的可调光荧光灯供给 0-10V 调光把握信号及 220V 负载电源，并供给 220 V 负载电源的完全切断机制。亮度感应器可供给三个状态信号(对应亮度感应器的三个亮度感应阀值)，通过输入接口上的三对输入点 (每块输入接口板有 8 对输入点，目前仅使用前 3 对)来触发系统内受照度把握灯具使用亮度的调整(请留意：只有当系统运行状态选用了白天 (Daytime) 场景，亮度感应信号...
