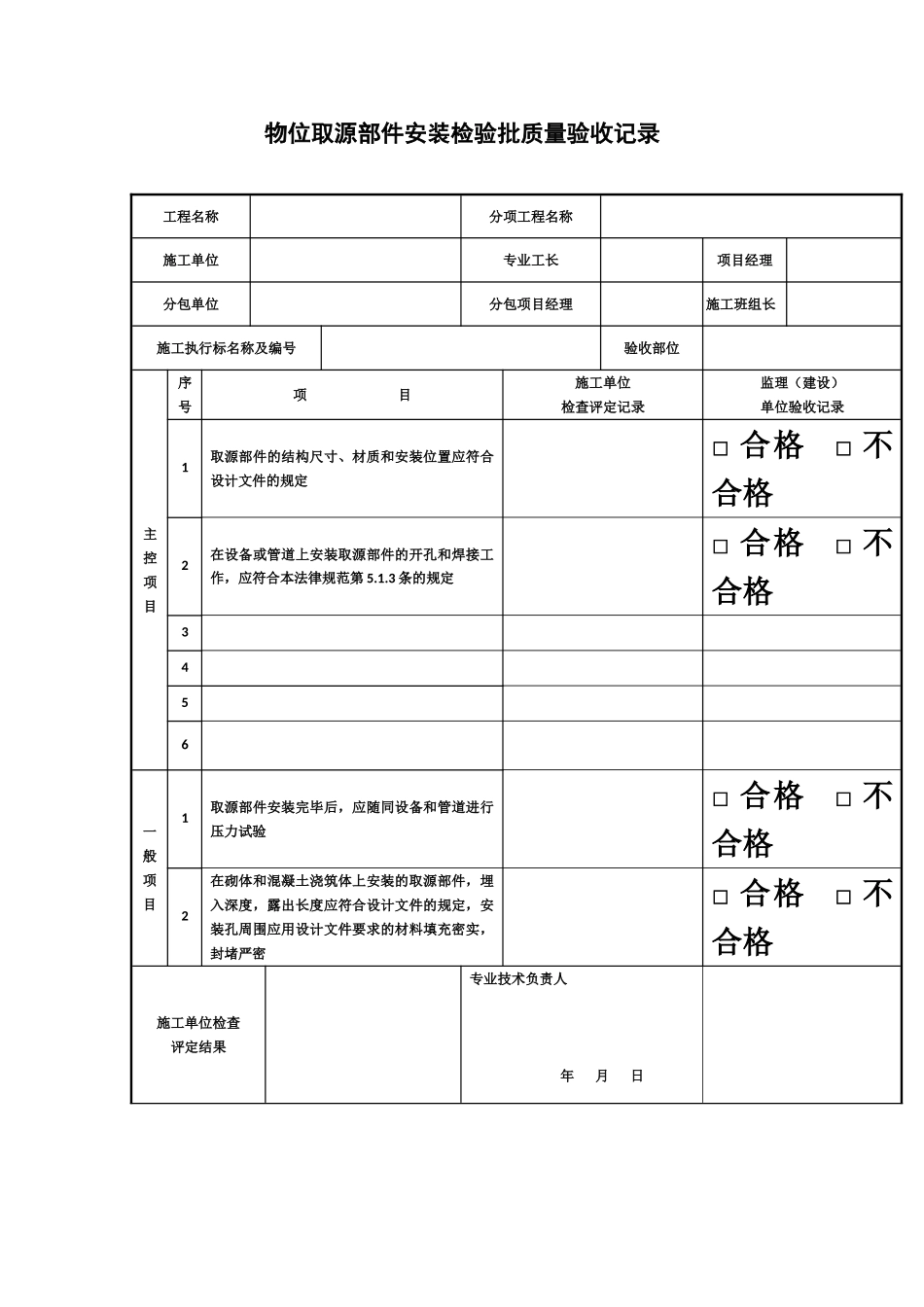

GB50093-自动化仪表工程施工及质量验收法律规范配套表格物位取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项 目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□ 合格 □ 不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本法律规范第 5.1.3 条的规定□ 合格 □ 不合格3456一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□ 合格 □ 不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度，露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实，封堵严密□ 合格 □ 不合格施工单位检查评定结果专业技术负责人 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人） 年 月 日压力取源部件安装检验批质量验收记录工程名称分项工程名称施工单位专业工长项目经理分包单位分包项目经理施工班组长施工执行标名称及编号验收部位主控项目序号项 目施工单位检查评定记录监理（建设）单位验收记录1取源部件的结构尺寸、材质和安装位置应符合设计文件的规定□ 合格 □ 不合格2在设备或管道上安装取源部件的开孔和焊接工作，应符合本法律规范第 5.1.3 条的规定□ 合格 □ 不合格3压力取源部件的安装位置应在介质流束稳定的位置□ 合格 □ 不合格4压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件上游侧□ 合格 □ 不合格5压力取源部件的端部不应超出设备或管道的内壁□ 合格 □ 不合格6当检测带有灰尘、固体颗粒或沉淀物等混浊物料的压力时，取源部件的安装应符合本法律规范第 5.3.4 条的规定□ 合格 □ 不合格7在水平和倾斜管道上安装压力取源部件时，取压点的方位应符合本法律规范第 5.3.5 条的规定□ 合格 □ 不合格一般项目1取源部件安装完毕后，应随同设备和管道进行压力试验□ 合格 □ 不合格2在砌体和混凝土浇筑体上安装的取源部件，埋入深度、露出长度应符合设计文件的规定，安装孔周围应用设计文件要求的材料填充密实、封堵严密□ 合格 □ 不合格施工单位检查评定结果专业技术负责人 年 月 日质量检查员 年 月 日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人） 年 月 日流量取源部件安装检验批质量验收记...
