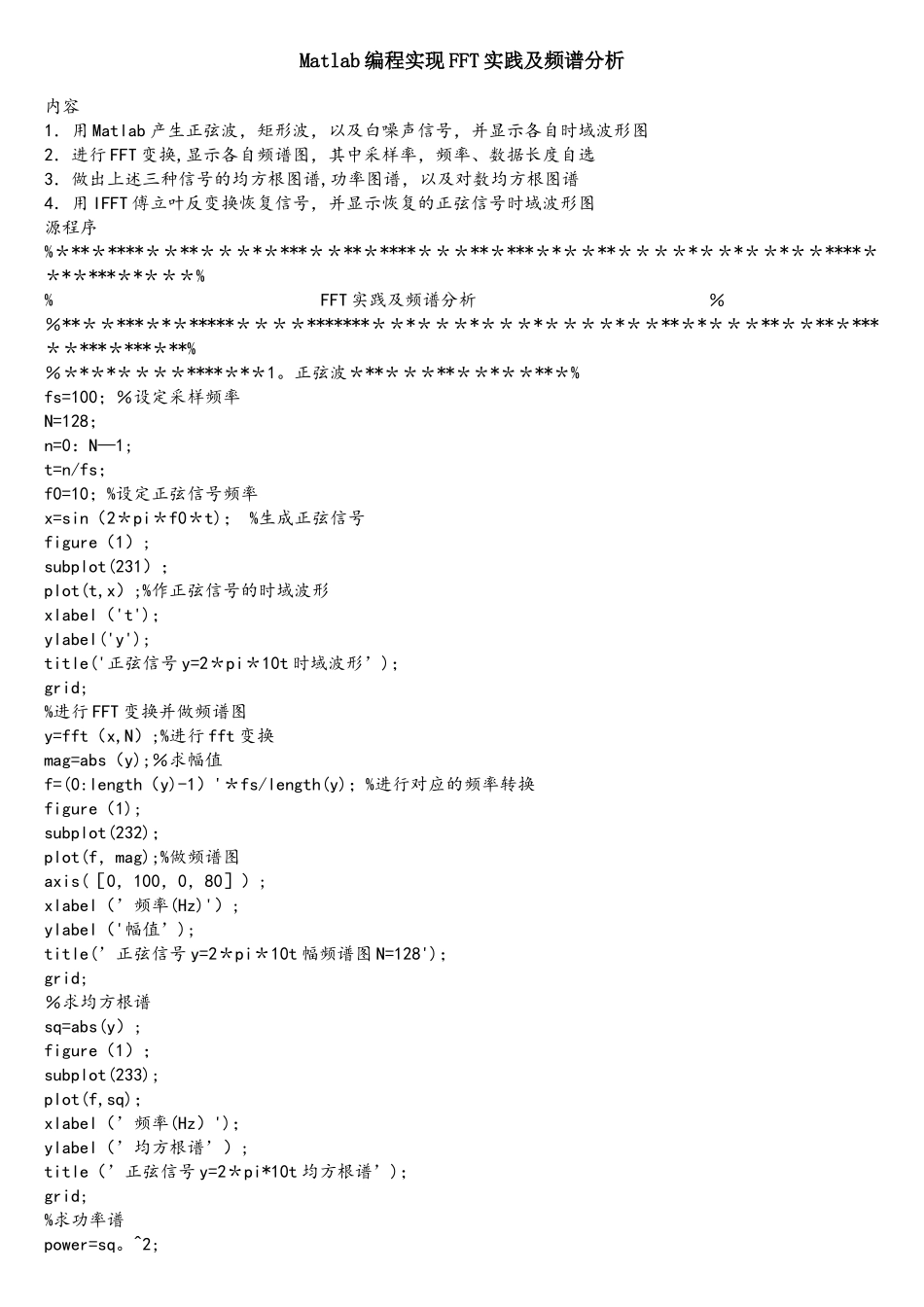

Matlab编程实现FFT实践及频谱分析VIP专享

Matlab 编程实现 FFT 实践及频谱分析内容1．用 Matlab 产生正弦波，矩形波，以及白噪声信号，并显示各自时域波形图2．进行 FFT 变换,显示各自频谱图，其中采样率，频率、数据长度自选3．做出上述三种信号的均方根图谱,功率图谱，以及对数均方根图谱4．用 IFFT 傅立叶反变换恢复信号，并显示恢复的正弦信号时域波形图源程序%＊**＊****＊＊**＊＊＊*＊***＊＊**＊****＊＊＊**＊***＊*＊＊**＊＊＊＊*＊＊*＊＊*＊＊****＊＊*＊***＊*＊＊＊%% FFT 实践及频谱分析 ％％**＊＊***＊*＊*****＊＊＊＊*******＊＊*＊＊＊*＊＊＊*＊＊＊＊*＊＊**＊*＊＊＊**＊＊**＊***＊＊***＊***＊**%％＊*＊*＊＊＊＊****＊*＊1。正弦波＊**＊＊＊**＊＊*＊＊**＊%fs=100；％设定采样频率N=128；n=0：N—1;t=n/fs；f0=10；%设定正弦信号频率x=sin（2＊pi＊f0＊t)； %生成正弦信号figure（1）;subplot(231）；plot(t,x）;%作正弦信号的时域波形xlabel（'t')；ylabel('y');title('正弦信号 y=2＊pi＊10t 时域波形’)；grid;%进行 FFT 变换并做频谱图y=fft（x,N）;%进行 fft 变换mag=abs（y);％求幅值f=(0:length（y)-1）'＊fs/length(y)；%进行对应的频率转换figure（1);subplot(232)；plot(f，mag);%做频谱图axis(［0，100，0，80］）;xlabel（’频率(Hz)'）;ylabel（'幅值’);title(’正弦信号 y=2＊pi＊10t 幅频谱图 N=128')；grid;％求均方根谱sq=abs(y）;figure（1）；subplot(233);plot(f,sq)；xlabel（’频率(Hz）')；ylabel（’均方根谱’）;title（’正弦信号 y=2＊pi*10t 均方根谱’)；grid;%求功率谱power=sq。^2;figure(1)；subplot（234)；plot(f，power）；xlabel('频率(Hz）’）;ylabel（'功率谱’）;title('正弦信号 y=2＊pi＊10t 功率谱’）；grid；％求对数谱ln=log（sq）;figure（1);subplot（235）;plot（f,ln);xlabel(’频率(Hz）’);ylabel（’对数谱’)；title('正弦信号 y=2＊pi*10t 对数谱’);grid;%用 IFFT 恢复原始信号xifft=ifft(y)；magx=real（xifft)；ti=[0：length(xifft)—1]/fs；figure（1）;subplot（236）;plot(ti，magx）;xlabel(’t');ylabel（'y')；title(’通过 IFFT 转换的正弦信号波形'）;grid；％**＊**＊**＊＊＊＊＊＊*＊2.矩形波*＊****＊*＊*＊*＊＊＊*％fs=10；％设定采样频率t=-5：0.1:5；x=rectpuls（t,2）;x=x（1：99)；figure(2);subplot(231)；plot(t（1：99)，x)；%作矩形波...
