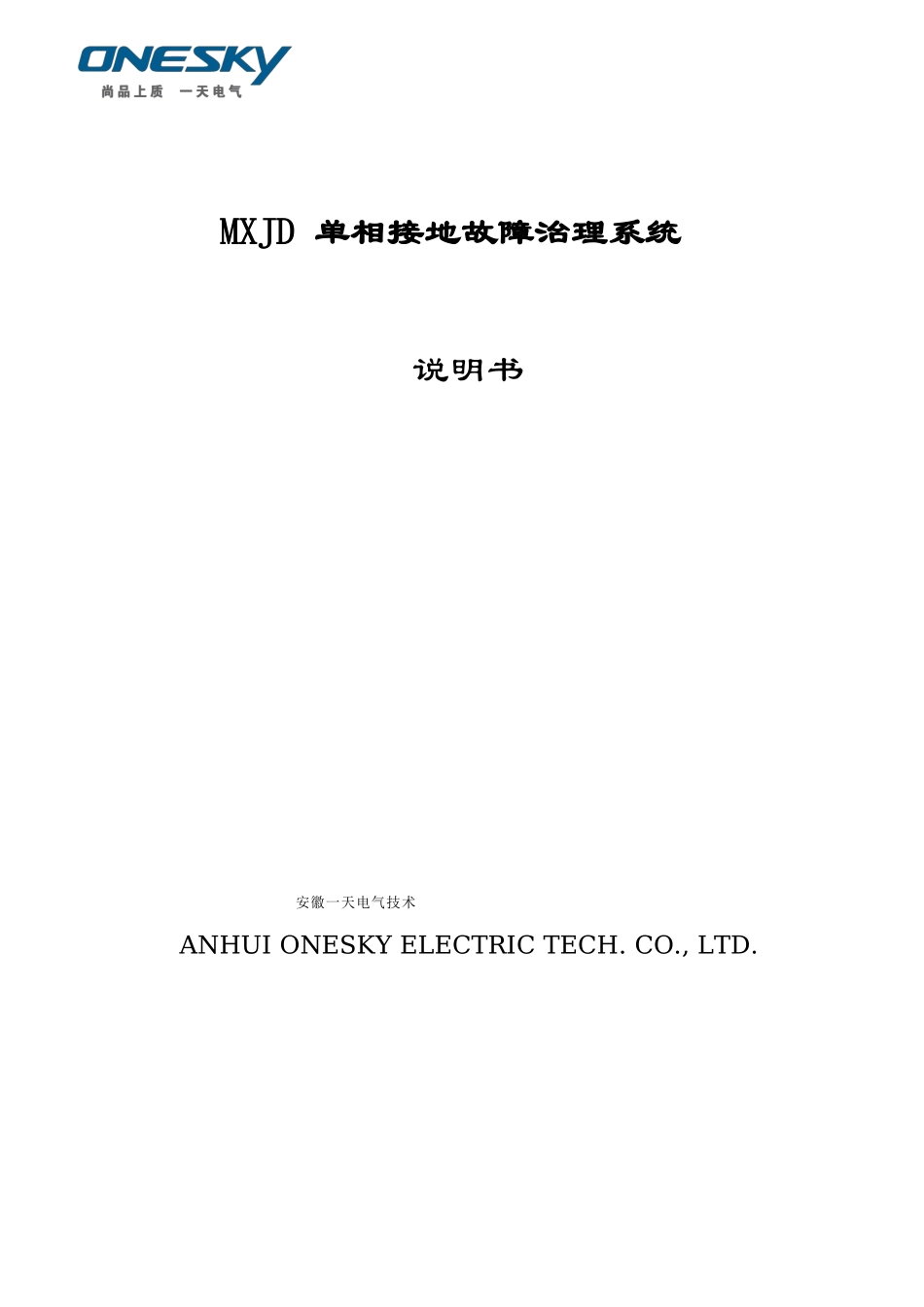

MJD单相接地故障管理系统技术说明书

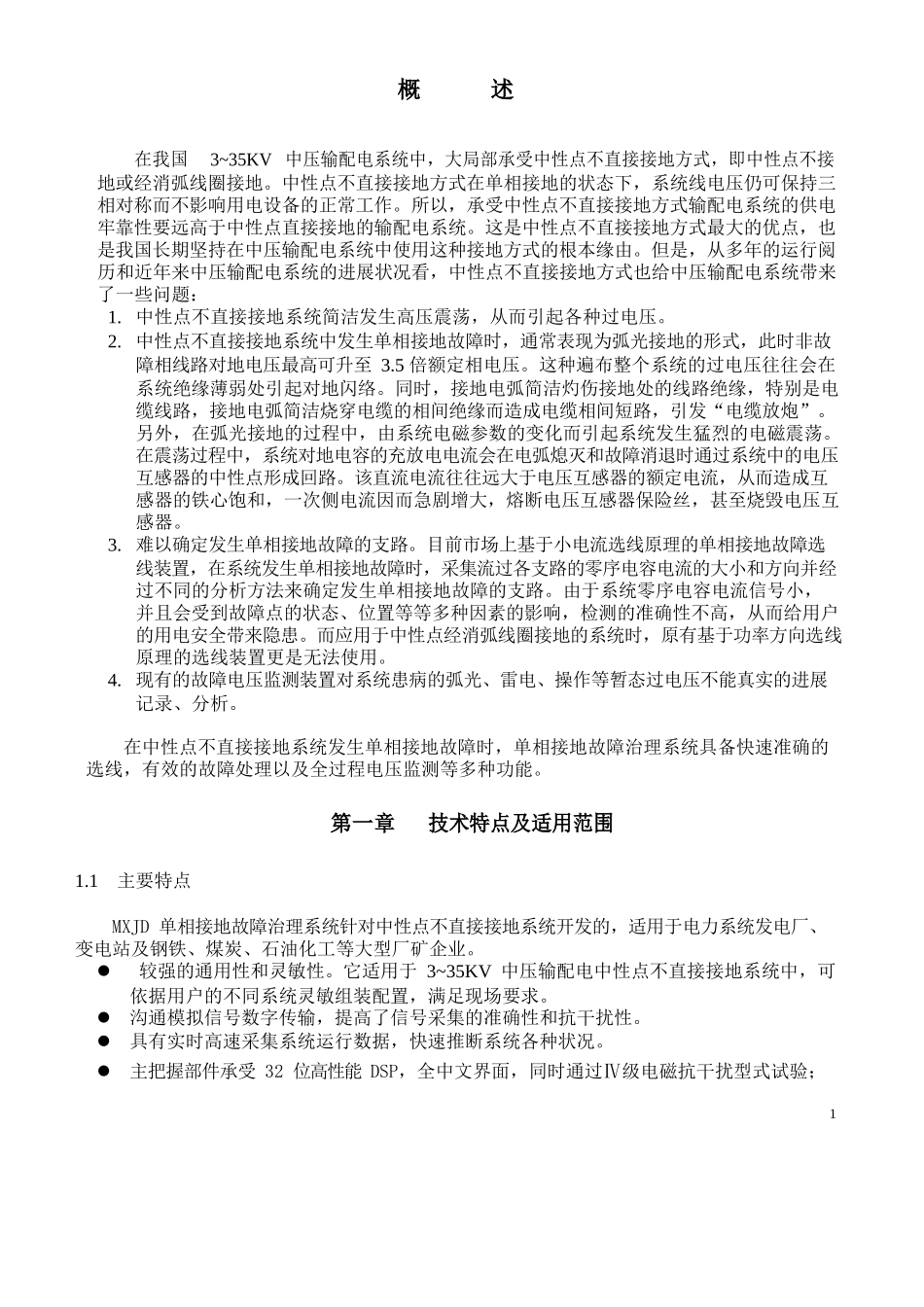

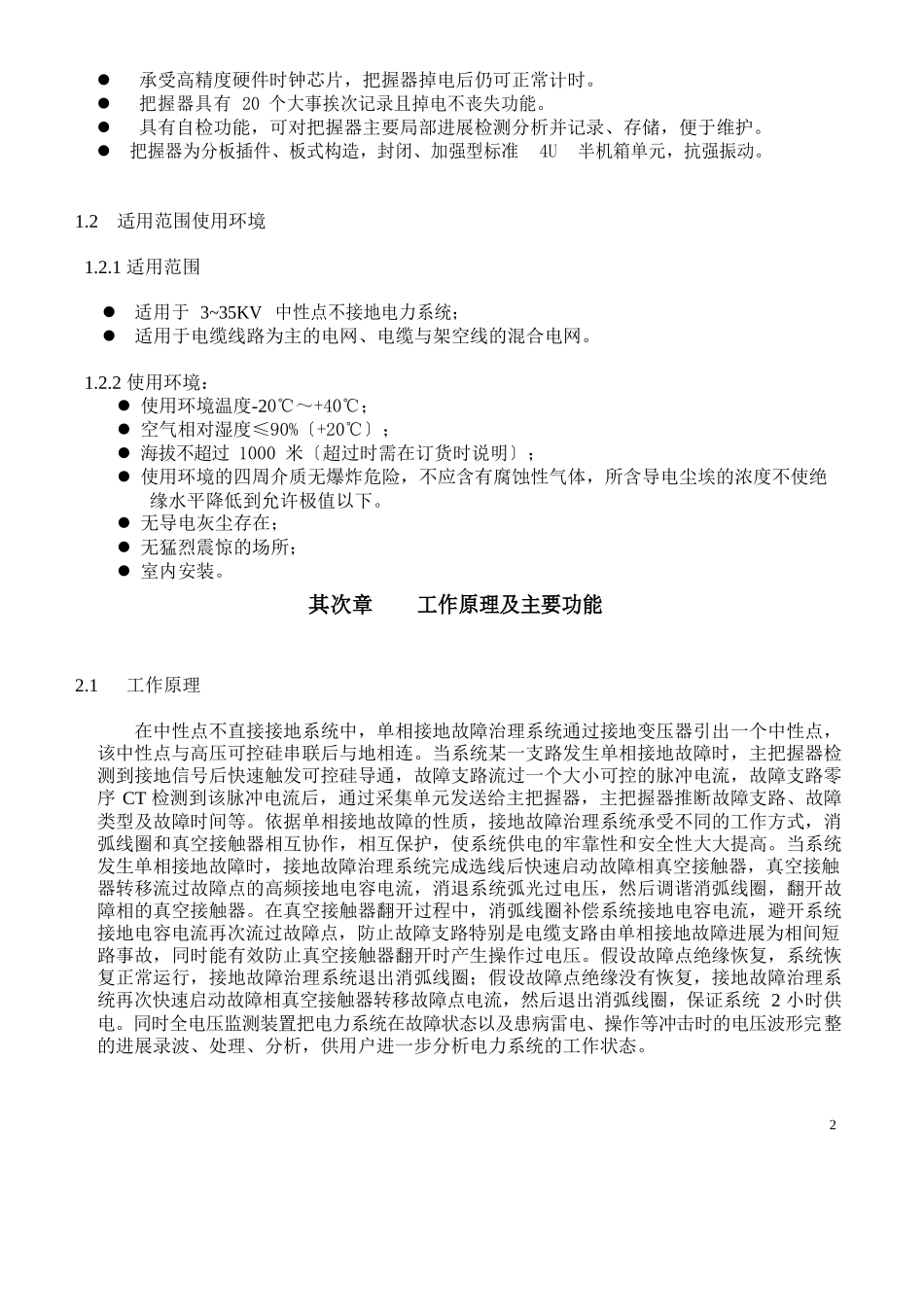

MXJD 单相接地故障治理系统说明书 安徽一天电气技术ANHUI ONESKY ELECTRIC TECH. CO., LTD.概述在我国 3~35KV 中压输配电系统中，大局部承受中性点不直接接地方式，即中性点不接地或经消弧线圈接地。中性点不直接接地方式在单相接地的状态下，系统线电压仍可保持三相对称而不影响用电设备的正常工作。所以，承受中性点不直接接地方式输配电系统的供电牢靠性要远高于中性点直接接地的输配电系统。这是中性点不直接接地方式最大的优点，也是我国长期坚持在中压输配电系统中使用这种接地方式的根本缘由。但是，从多年的运行阅历和近年来中压输配电系统的进展状况看，中性点不直接接地方式也给中压输配电系统带来了一些问题：1. 中性点不直接接地系统简洁发生高压震荡，从而引起各种过电压。2. 中性点不直接接地系统中发生单相接地故障时，通常表现为弧光接地的形式，此时非故障相线路对地电压最高可升至 3.5 倍额定相电压。这种遍布整个系统的过电压往往会在系统绝缘薄弱处引起对地闪络。同时，接地电弧简洁灼伤接地处的线路绝缘，特别是电缆线路，接地电弧简洁烧穿电缆的相间绝缘而造成电缆相间短路，引发“电缆放炮”。另外，在弧光接地的过程中，由系统电磁参数的变化而引起系统发生猛烈的电磁震荡。在震荡过程中，系统对地电容的充放电电流会在电弧熄灭和故障消退时通过系统中的电压互感器的中性点形成回路。该直流电流往往远大于电压互感器的额定电流，从而造成互感器的铁心饱和，一次侧电流因而急剧增大，熔断电压互感器保险丝，甚至烧毁电压互感器。3. 难以确定发生单相接地故障的支路。目前市场上基于小电流选线原理的单相接地故障选线装置，在系统发生单相接地故障时，采集流过各支路的零序电容电流的大小和方向并经过不同的分析方法来确定发生单相接地故障的支路。由于系统零序电容电流信号小， 并且会受到故障点的状态、位置等等多种因素的影响，检测的准确性不高，从而给用户的用电安全带来隐患。而应用于中性点经消弧线圈接地的系统时，原有基于功率方向选线原理的选线装置更是无法使用。4. 现有的故障电压监测装置对系统患病的弧光、雷电、操作等暂态过电压不能真实的进展记录、分析。在中性点不直接接地系统发生单相接地故障时，单相接地故障治理系统具备快速准确的选线，有效的故障处理以及全过程电压监测等多种功能。第一章技术特点及适用范围1.1主要特点MXJD 单相接地故障治理系统针对中性点不直接接地系统开发的...
