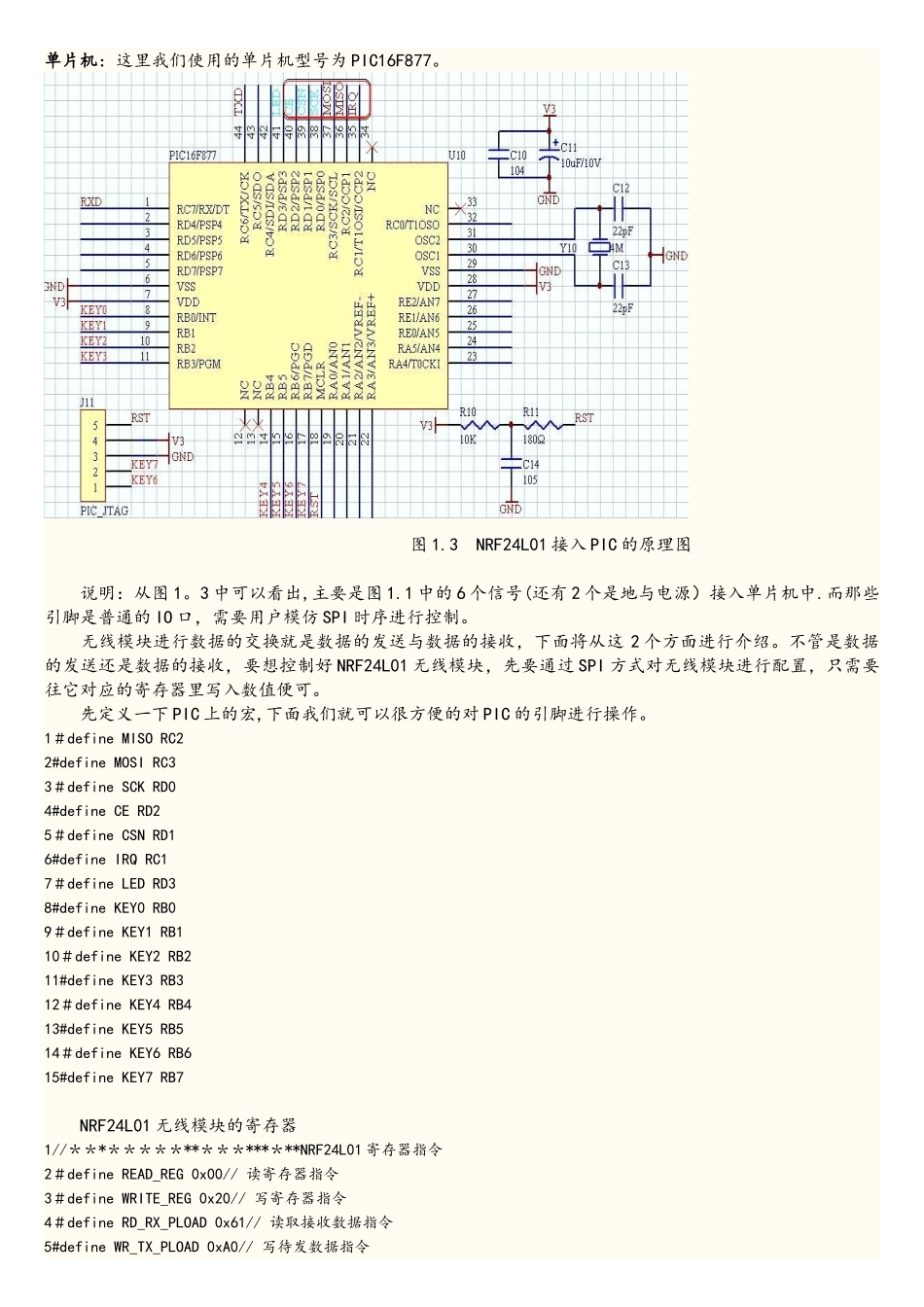

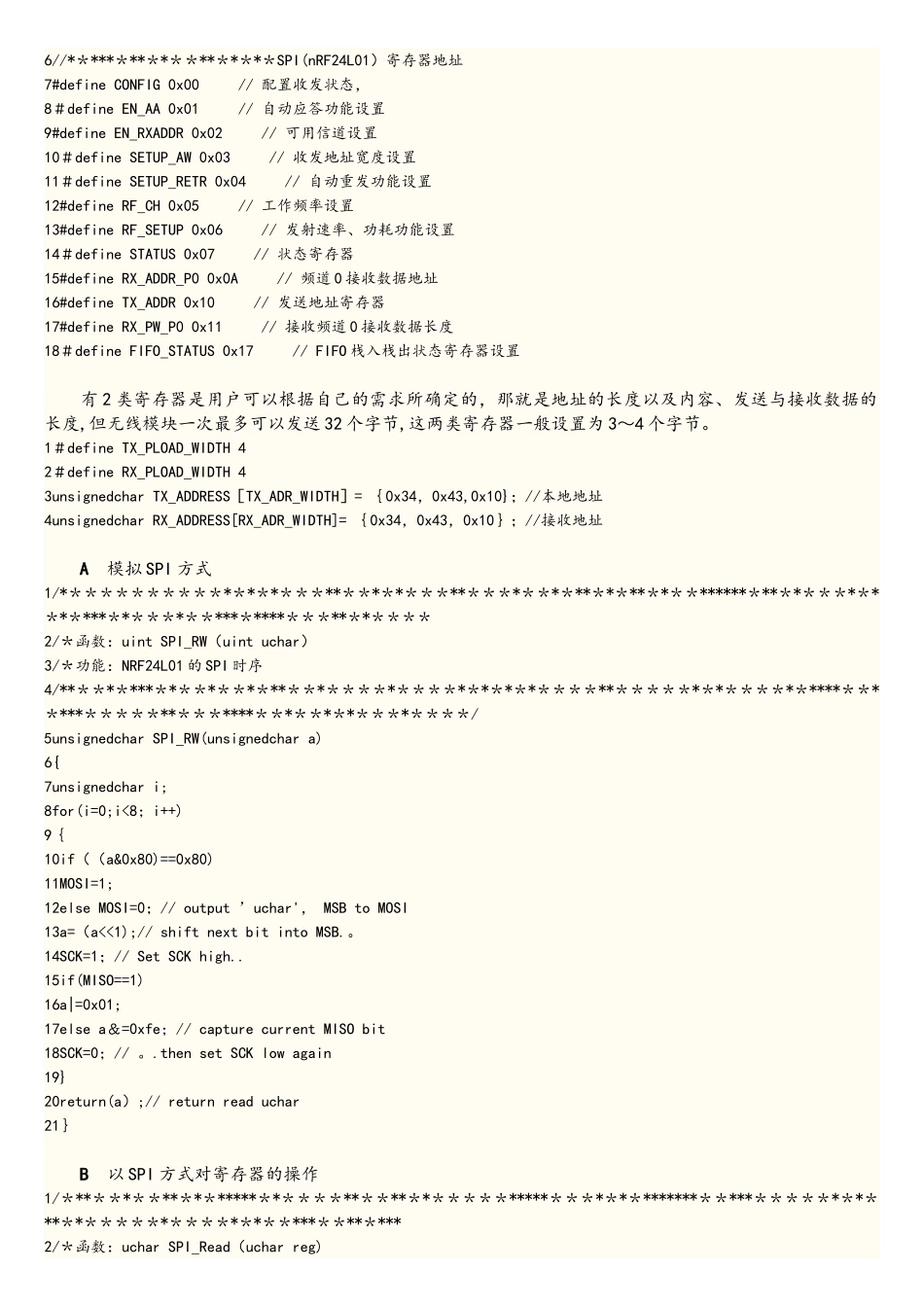

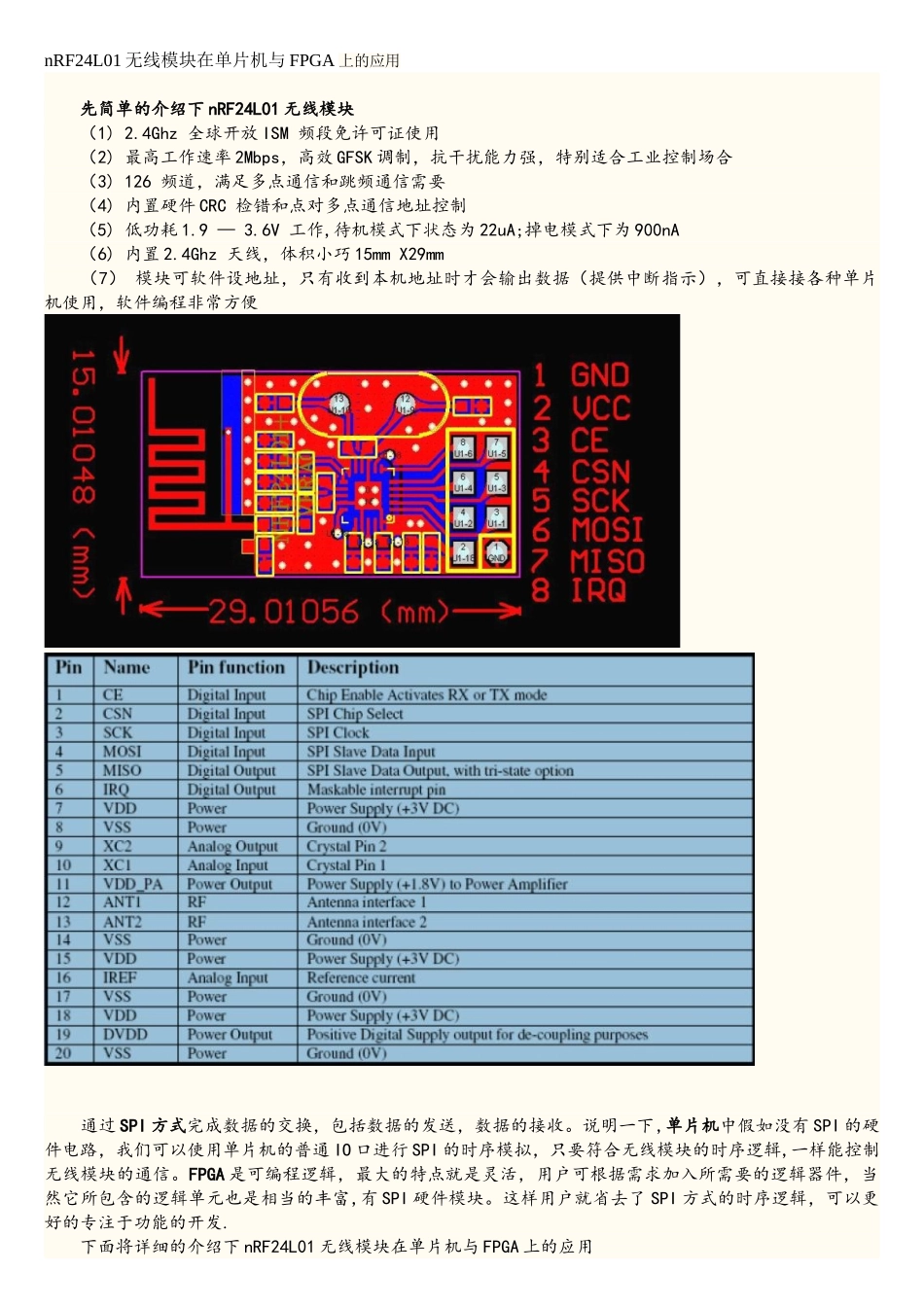

nRF24L01 无线模块在单片机与 FPGA 上的应用 先简单的介绍下 nRF24L01 无线模块 （1) 2.4Ghz 全球开放 ISM 频段免许可证使用 （2) 最高工作速率 2Mbps，高效 GFSK 调制，抗干扰能力强，特别适合工业控制场合 （3) 126 频道，满足多点通信和跳频通信需要 （4) 内置硬件 CRC 检错和点对多点通信地址控制 （5) 低功耗 1.9 — 3.6V 工作,待机模式下状态为 22uA;掉电模式下为 900nA （6) 内置 2.4Ghz 天线，体积小巧 15mm X29mm （7） 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示），可直接接各种单片机使用，软件编程非常方便 通过 SPI 方式完成数据的交换，包括数据的发送，数据的接收。说明一下,单片机中假如没有 SPI 的硬件电路，我们可以使用单片机的普通 IO 口进行 SPI 的时序模拟，只要符合无线模块的时序逻辑,一样能控制无线模块的通信。FPGA 是可编程逻辑，最大的特点就是灵活，用户可根据需求加入所需要的逻辑器件，当然它所包含的逻辑单元也是相当的丰富,有 SPI 硬件模块。这样用户就省去了 SPI 方式的时序逻辑，可以更好的专注于功能的开发. 下面将详细的介绍下 nRF24L01 无线模块在单片机与 FPGA 上的应用单片机：这里我们使用的单片机型号为 PIC16F877。 图 1.3 NRF24L01 接入 PIC 的原理图 说明：从图 1。3 中可以看出,主要是图 1.1 中的 6 个信号(还有 2 个是地与电源）接入单片机中.而那些引脚是普通的 IO 口，需要用户模仿 SPI 时序进行控制。 无线模块进行数据的交换就是数据的发送与数据的接收，下面将从这 2 个方面进行介绍。不管是数据的发送还是数据的接收，要想控制好 NRF24L01 无线模块，先要通过 SPI 方式对无线模块进行配置，只需要往它对应的寄存器里写入数值便可。 先定义一下 PIC 上的宏,下面我们就可以很方便的对 PIC 的引脚进行操作。1＃define MISO RC22#define MOSI RC33＃define SCK RD04#define CE RD25＃define CSN RD16#define IRQ RC17＃define LED RD38#define KEY0 RB09＃define KEY1 RB110＃define KEY2 RB211#define KEY3 RB312＃define KEY4 RB413#define KEY5 RB514＃define KEY6 RB615#define KEY7 RB7 NRF24L01 无线模块的寄存器1//＊＊*＊＊＊＊＊**＊＊＊***＊**NRF24L01 寄存器指令2＃define READ_REG 0x00// 读寄存器指令3＃define WRITE_R...
